Instalar um adaptador de energia (montagem em rack)

Siga as instruções nesta seção para instalar adaptadores de energia no gabinete.

Sobre esta tarefa

  • S002
    disconnect all power
    CUIDADO
    O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.
Atenção
CUIDADO

Os adaptadores de energia no nó devem ser da mesma marca, classificação de energia, voltagem ou nível de eficiência.

Em conformidade com o Regulamento (UE) 2019/424 da Comissão, de 1º de março de 2020, que define os requisitos de projeto ecológico para servidores e dispositivos de armazenamento de dados (lote 9 do ErP).
Fonte de alimentação externa ThinkEdge 300 W 230 V/115 V

Informações publicadas

Valor e precisão

Unidade

Nome do fabricante

Lenovo

-

Identificador do modelo

Adaptador

-

Voltagem de entrada

100-240

V

Frequência CA de entrada

50-60

Hz

Voltagem de saída

28.=,0

V

Corrente de saída

  • 3 portas: 3,57
  • 2 portas: 5,0

A

Energia de saída

  • 3 portas: 300,0
  • 2 portas: 280,0

W

Eficiência ativa média

  • FSP:
    • 3 portas: 90,0 / 91,0
    • 2 portas: 88,5 / 89,5
  • Delta:
    • 3 portas: 91,5 / 90,7
    • 2 portas: 91,8 / 91,1

%

Eficiência em carga baixa (10%)

  • FSP:
    • 3 portas: 78,0 / 80,0
    • 2 portas: 77,0 / 79,0
  • Delta:
    • 3 portas: 78,9 / 78,3
    • 2 portas: 80,9 / 81,6

%

Consumo de energia sem carga

  • FSP: 0,20 / 0,28
  • Delta: 0,25 / 0,16

W

Procedimento

Nota
  • Dependendo do modelo, o gabinete pode parecer um pouco diferente das ilustrações desta seção.
  • ThinkEdge SE100 Gabinete 1U2N e 1U3N compatível somente com adaptador de energia de 300 W.

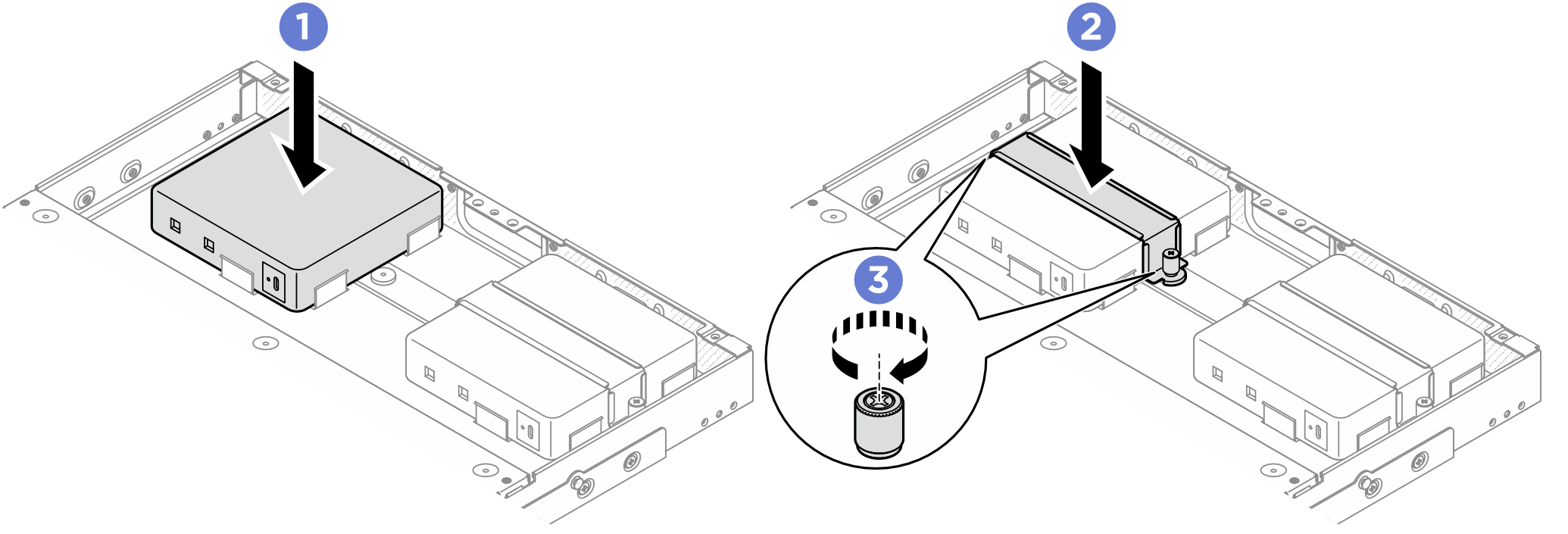

  1. Instale o adaptador de energia.
    1. Instale o adaptador de energia no gabinete.
    2. Abaixe o suporte do adaptador de energia na parte superior do adaptador de energia.
    3. Aperte os dois parafusos prisioneiros nos dois lados do suporte do adaptador de energia para prender o adaptador de energia.
      Figura 1. Instalando o adaptador de energia

  2. Conecte o cabo de alimentação ao nó.
    1. Alinhe os furos dos parafusos e instale o cabo de alimentação no nó.
    2. Aperte o parafuso e confira se o cabo de alimentação está bem travado.
      Nota
      Para conectar o adaptador de energia ao nó, o gabinete 1U2N precisa de 2 cabos de alimentação de saída USB-C, enquanto o gabinete 1U3N precisa de 3 cabos de alimentação de saída USB-C. Conecte o cabo de alimentação adicional ao adaptador de energia para gabinete 1U3N. Para obter mais detalhes sobre o roteamento de cabos, consulte Guia de roteamento de cabos internos do gabinete ThinkEdge SE100.
      Figura 2. Instalando o cabo de alimentação

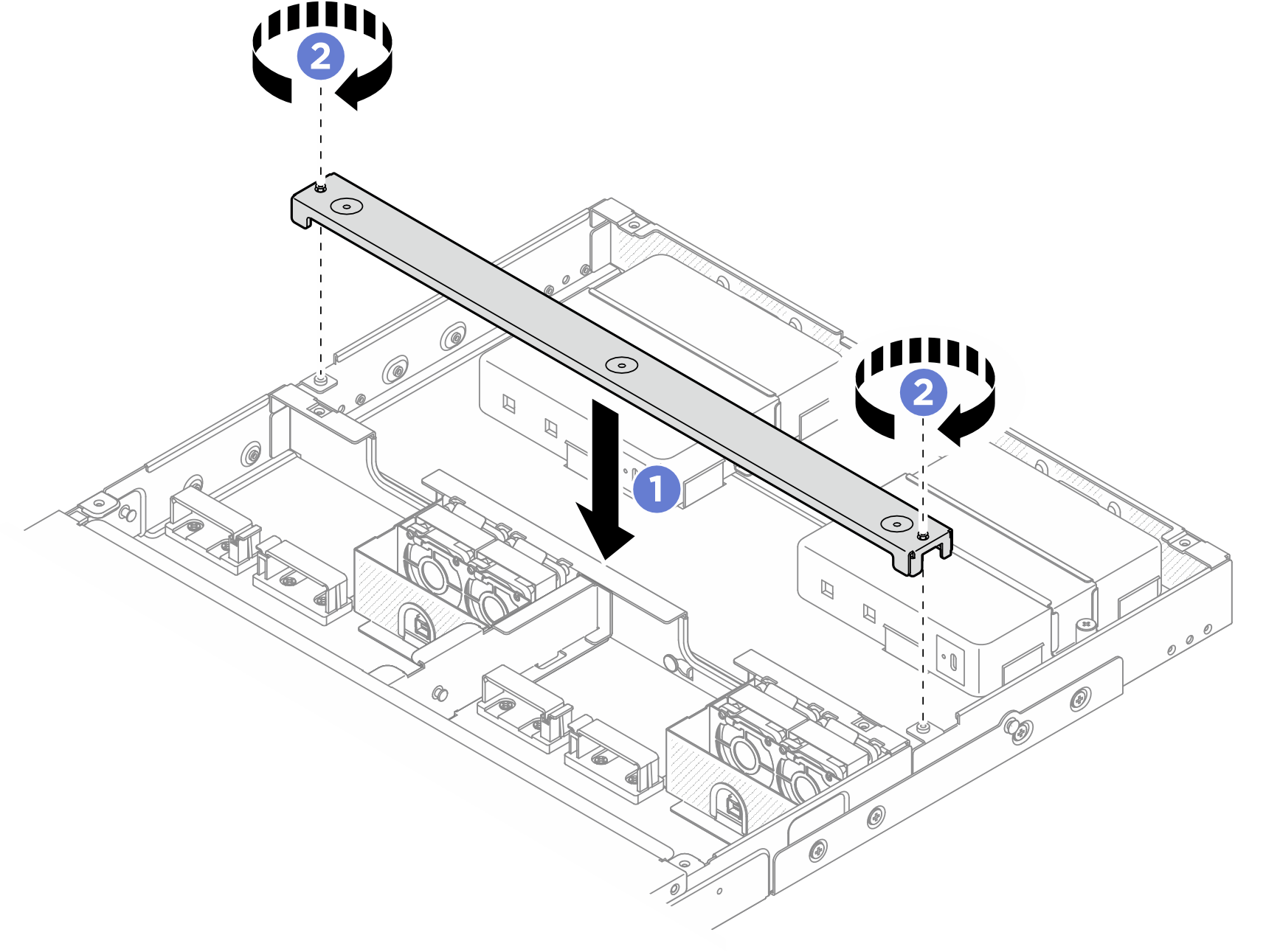

  3. Instale a barra transversal.
    1. Alinhe a barra transversal com os orifícios dos parafusos no gabinete. Em seguida, abaixe a barra transversal no gabinete. Certifique-se de que todos os cabos estejam roteados corretamente sob a barra transversal.
    2. Aperte os dois parafusos prisioneiros para prender a barra transversal.
      Figura 3. Instalação da barra transversal

Depois de concluir

  1. Instale o defletor de ar. Consulte Instalar o defletor de ar.
  2. Instale a tampa superior traseira. Consulte Instalar a tampa superior traseira.
  3. Instale a tampa superior central. Consulte Instalar a tampa superior central.
  4. Reinstale o gabinete no rack. Consulte Configuração de montagem em rack.
  5. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
