Netzteil installieren (Rackmontage)

Führen Sie die Anweisungen in diesem Abschnitt aus, um ein Netzteil im Gehäuse zu installieren.

Zu dieser Aufgabe

S002
disconnect all power
VORSICHT
Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

  • Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.

VORSICHT

Netzteile im Knoten müssen dieselbe Marke, Nennleistung, Wattleistung oder Effizienzstufe aufweisen.

Anmerkung
  • Je nach Modell weicht das Gehäuse möglicherweise leicht von den Abbildungen in diesem Abschnitt ab.
  • ThinkEdge SE100 1U2N und 1U3N Gehäuse unterstützen nur 300-W-Netzteile. Informationen zu unterstützten Netzteilen finden Sie unter Lenovo ServerProven-Website.
Gemäß der VERORDNUNG (EU) 2019/424 DER KOMMISSION vom 1. März 2020 zur Festlegung von Ökodesign-Anforderungen an Server und Speicherprodukte (ErP-Lot 9).
ThinkEdge externes Netzteil mit 300 W 230 V/115 V

Veröffentlichte Angaben

Wert und Genauigkeit

Einheit

Name des Herstellers

Lenovo

-

Modellkennung

Adapter

-

Eingangsspannung

100-240

V

Eingangswechselstromfrequenz

50-60

Hz

Ausgangsspannung

28,0

V

Ausgangsstrom

  • 3 Anschlüsse: 3,57
  • 2 Anschlüsse: 5,0

A

Ausgangsleistung

  • 3 Anschlüsse: 300,0
  • 2 Anschlüsse: 280,0

W

Durchschnittliche Effizienz im Betrieb

  • FSP:
    • 3 Anschlüsse: 90,0 / 91,0
    • 2 Anschlüsse: 88,5 / 89,5
  • Delta:
    • 3 Anschlüsse: 91,5 / 90,7
    • 2 Anschlüsse: 91,8 / 91,1

%

Effizienz bei geringer Last (10 %)

  • FSP:
    • 3 Anschlüsse: 78,0 / 80,0
    • 2 Anschlüsse: 77,0 / 79,0
  • Delta:
    • 3 Anschlüsse: 78,9 / 78,3
    • 2 Anschlüsse: 80,9 / 81,6

%

Leistungsaufnahme bei Nulllast

  • FSP: 0,20 / 0,28
  • Delta: 0,25 / 0,16

W

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie die mittlere Abdeckung. Siehe Mittlere obere Abdeckung entfernen.
    2. Entfernen Sie die hintere Abdeckung. Siehe Hintere obere Abdeckung entfernen.
    3. Entfernen Sie die Luftführung. Siehe Luftführung entfernen.
    4. Entfernen Sie die Querstrebe.
      1. Lösen Sie die zwei unverlierbaren Schrauben, mit denen die Querstrebe befestigt ist.
      2. Halten Sie die Querstrebe und entfernen Sie sie aus dem Gehäuse.
      Abbildung 1. Entfernen der Querstrebe

  2. Installieren Sie das Netzteil.
    1. Installieren Sie das Netzteil im Gehäuse.
    2. Senken Sie die Netzteilhalterung auf die Oberseite des Netzteils ab.
    3. Ziehen Sie die zwei unverlierbaren Schrauben auf beiden Seiten der Netzteilhalterung fest, um das Netzteil zu befestigen.

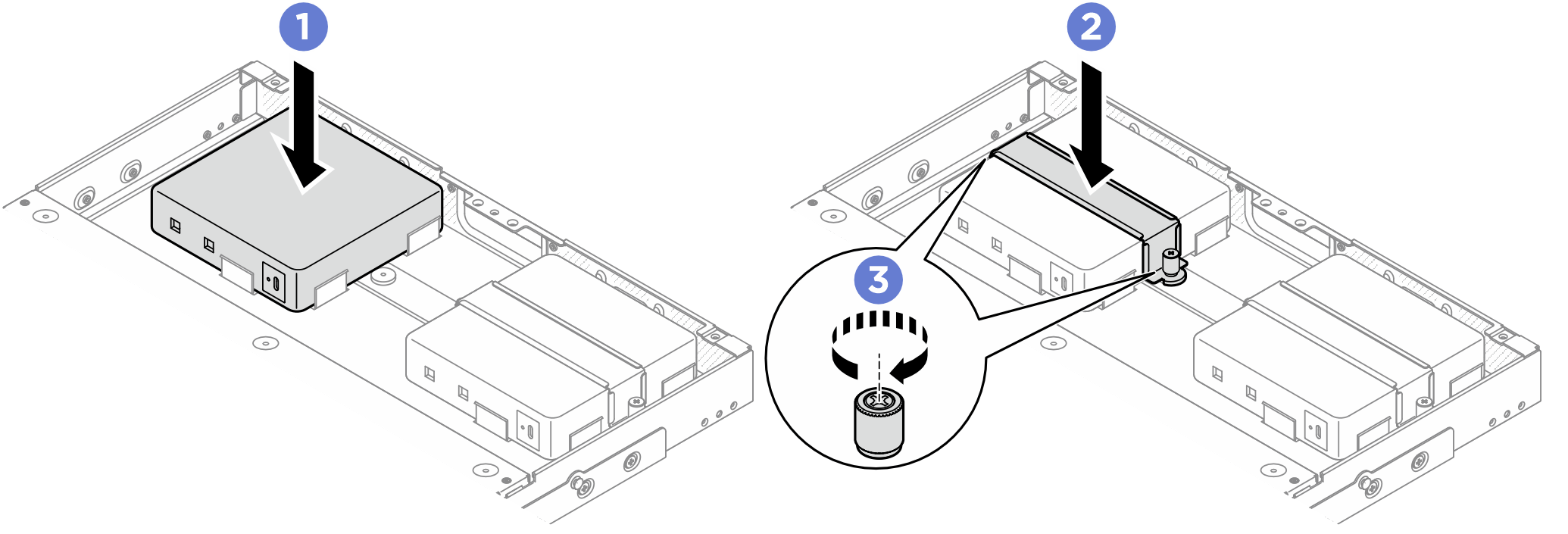

      Abbildung 2. Installieren des Netzteils

  3. Schließen Sie das Netzkabel an den Knoten an.
    1. Richten Sie die Schraubenlöcher aus und bringen Sie das Netzkabel am Knoten an.
    2. Ziehen Sie die Schraube fest und stellen Sie sicher, dass das Netzkabel sicher befestigt ist.
      Anmerkung
      Um das Netzteil mit dem Knoten zu verbinden, werden für das 1U2N Gehäuse zwei USB-C-Ausgangsnetzkabel pro Netzteil benötigt, während für das 1U3N Gehäuse drei USB-C-Ausgangsnetzkabel pro Netzteil erforderlich sind. Schließen Sie das zusätzliche Netzkabel an das Netzteil an, das in einem 1U3N Gehäuse installiert ist. Weitere Informationen zur Kabelführung finden Sie unter Interne Kabelführung.
      Abbildung 3. Anschließen des Netzkabels

Nach dieser Aufgabe

  1. Installieren Sie die Luftführung. Siehe Luftführung installieren.
  2. Installieren Sie die mittlere obere Abdeckung. Siehe Mittlere obere Abdeckung installieren

  3. Installieren Sie die Querstrebe.
    1. Richten Sie die Querstrebe an den Schraubenlöchern am Gehäuse aus. Senken Sie dann die Querstrebe auf das Gehäuse ab. Stellen Sie sicher, dass alle Kabel ordnungsgemäß unter der Querstrebe verlegt sind.
    2. Ziehen Sie die zwei unverlierbaren Schrauben fest, um die Querstrebe zu befestigen.

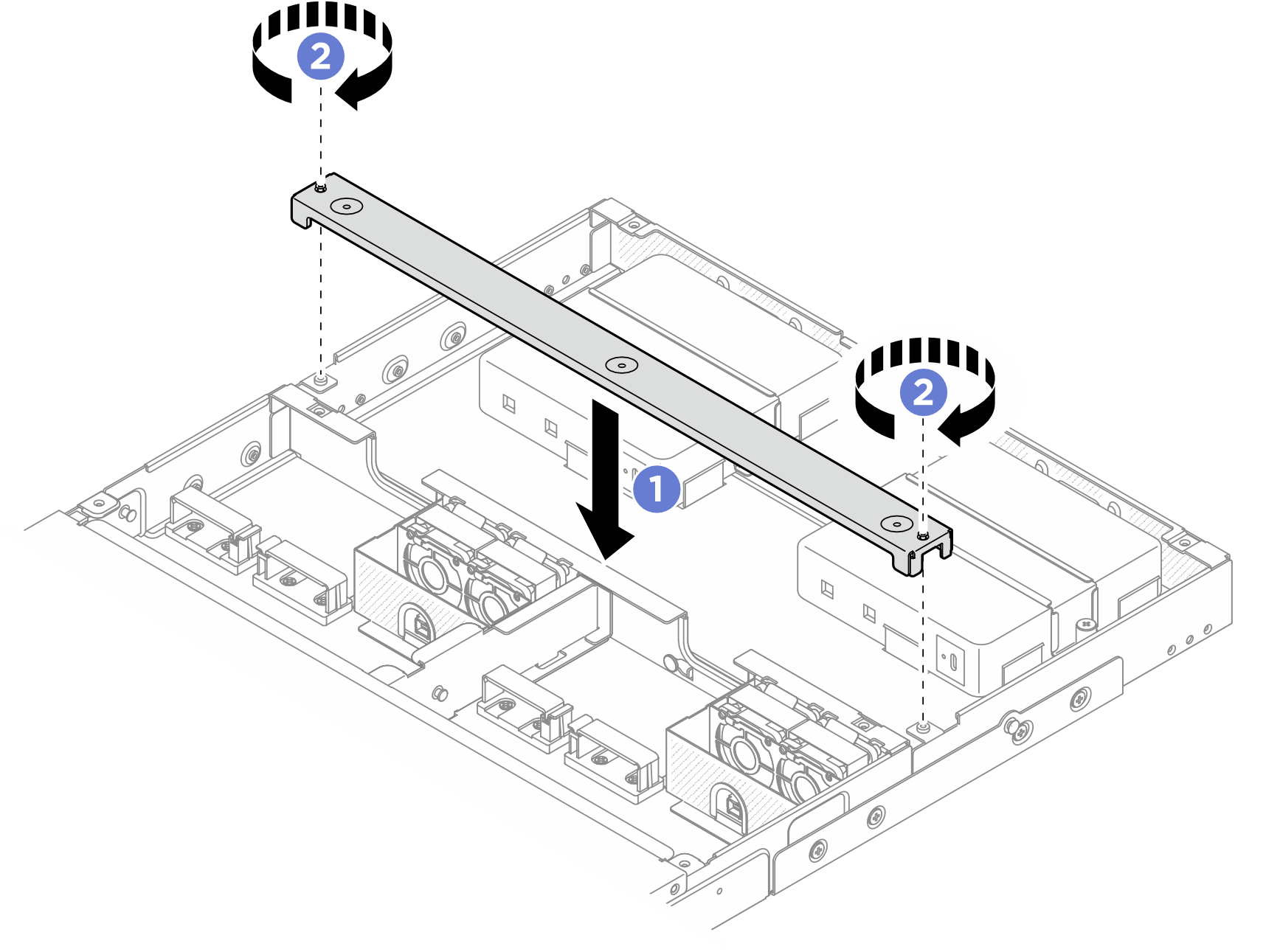

    Abbildung 4. Installieren der Querstrebe

  4. Installieren Sie die hintere obere Abdeckung. Siehe Hintere obere Abdeckung installieren.
  5. Installieren Sie das Gehäuse wieder im Rack. Siehe Knoten im Rack installieren.

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an
