Instalación de un adaptador de alimentación (montaje en bastidor)

Siga las instrucciones que aparecen en esta sección para instalar un adaptador de alimentación en el alojamiento.

Acerca de esta tarea

S002

PRECAUCIÓN

El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

• Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.

PRECAUCIÓN

Los adaptadores de alimentación para el nodo deben ser de la misma marca, valor nominal de energía, voltaje o nivel de eficiencia.

Nota

• En función del modelo, el aspecto del alojamiento puede ser ligeramente diferente de las ilustraciones de esta sección.
• ThinkEdge SE100 Alojamiento 1U2N y 1U3N solo admite adaptadores de alimentación de 300 W. Para saber cuáles son los adaptadores de alimentación compatibles, consulte Sitio web de Lenovo ServerProven.

Procedimiento

1. Prepárese para esta tarea.
   1. Quite la cubierta central. Consulte Extracción de la cubierta superior central.
   2. Quite la cubierta posterior. Consulte Extracción de la cubierta superior posterior.
   3. Quite el deflector de aire. Consulte Extracción del deflector de aire.

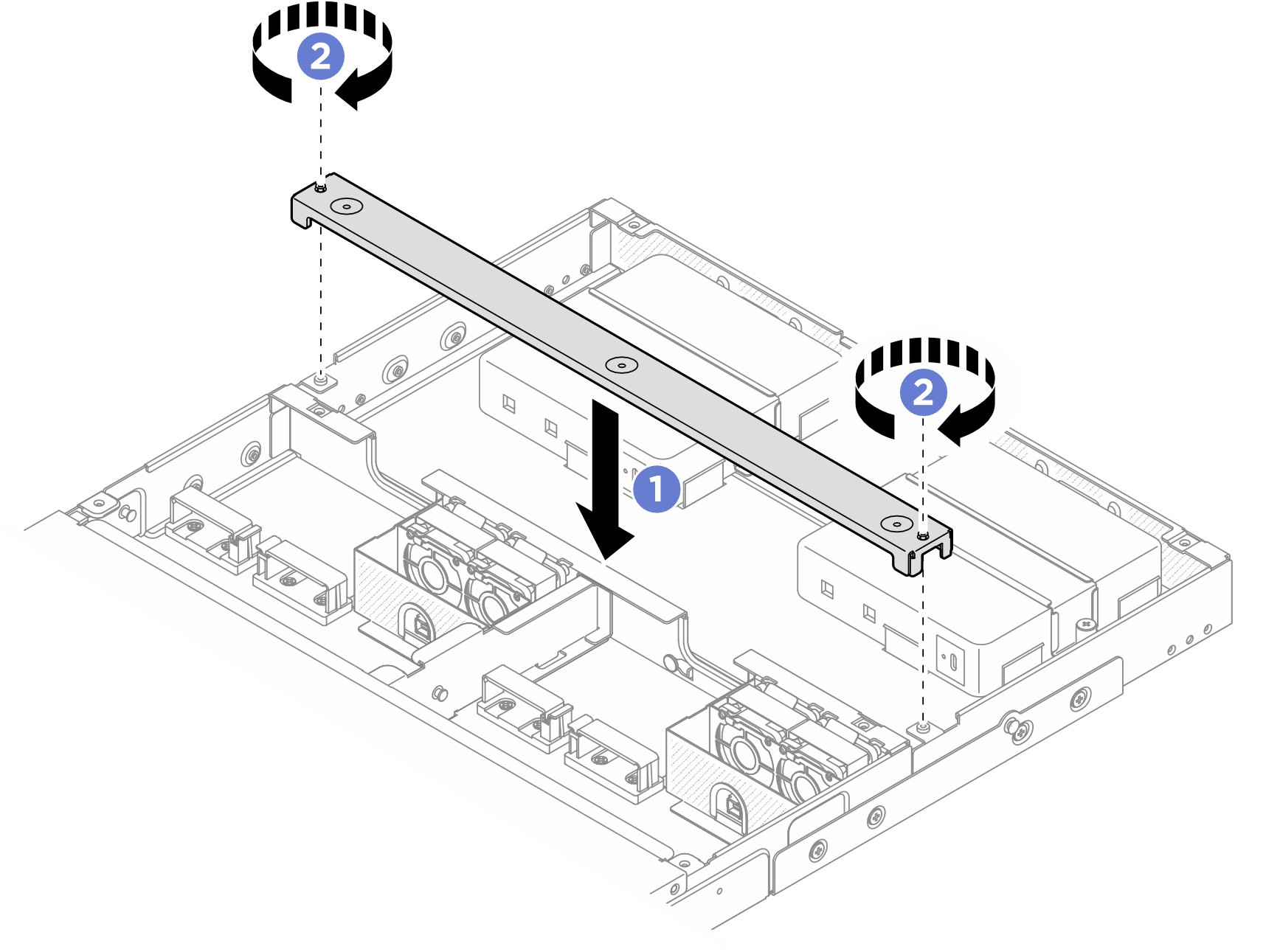

   4. Quite la barra cruzada.
      1. Suelte los dos tornillos de fijación que fijan la barra cruzada.
      2. Sujete la barra cruzada y quítela del alojamiento.

      Figura 1. Extracción de la barra cruzada


2. Instalación del adaptador de alimentación.
   1. Instale el adaptador de alimentación en el alojamiento.
   2. Baje el soporte del adaptador de alimentación a la parte superior del adaptador de alimentación.
   3. Apriete los dos tornillos de fijación en ambos lados del soporte del adaptador de alimentación para fijar el adaptador de alimentación.
      Figura 2. Instalación del adaptador de alimentación


3. Conecte el cable de alimentación al nodo.
   1. Alinee los orificios de tornillos e instale el cable de alimentación al nodo.
   2. Apriete el tornillo y asegúrese de que el cable de alimentación esté bien bloqueado.
      Nota

      Para conectar el adaptador de alimentación al nodo, el alojamiento 1U2N necesita dos cables de alimentación de salida USB-C para un adaptador de alimentación y el alojamiento 1U3N necesita tres cables de alimentación de salida USB-C para un adaptador de alimentación. Conecte el cable de alimentación adicional al adaptador de alimentación que está instalado en un alojamiento 1U3N. Para obtener información más detallada sobre la disposición de los cables, consulte Disposición interna de los cables.

      Figura 3. Instalación del cable de alimentación
