Instalación de la cubierta superior central
Siga las instrucciones que aparecen en esta sección para instalar la cubierta superior central.
Acerca de esta tarea
Atención
Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.
Asegúrese de que todos los componentes se hayan vuelto a montar correctamente y de que no haya quedado ninguna herramienta ni ningún tornillo flojo en el interior del servidor.
Asegúrese de que todos los cables internos se han dispuesto correctamente. Consulte Guía de disposición interna de los cables del alojamiento ThinkEdge SE100.
Procedimiento
Instale la cubierta superior central.
Instalación de la cubierta superior central del alojamiento 1U2N
Coloque la cubierta superior central encima de la parte superior del alojamiento con ambos lados alineados.

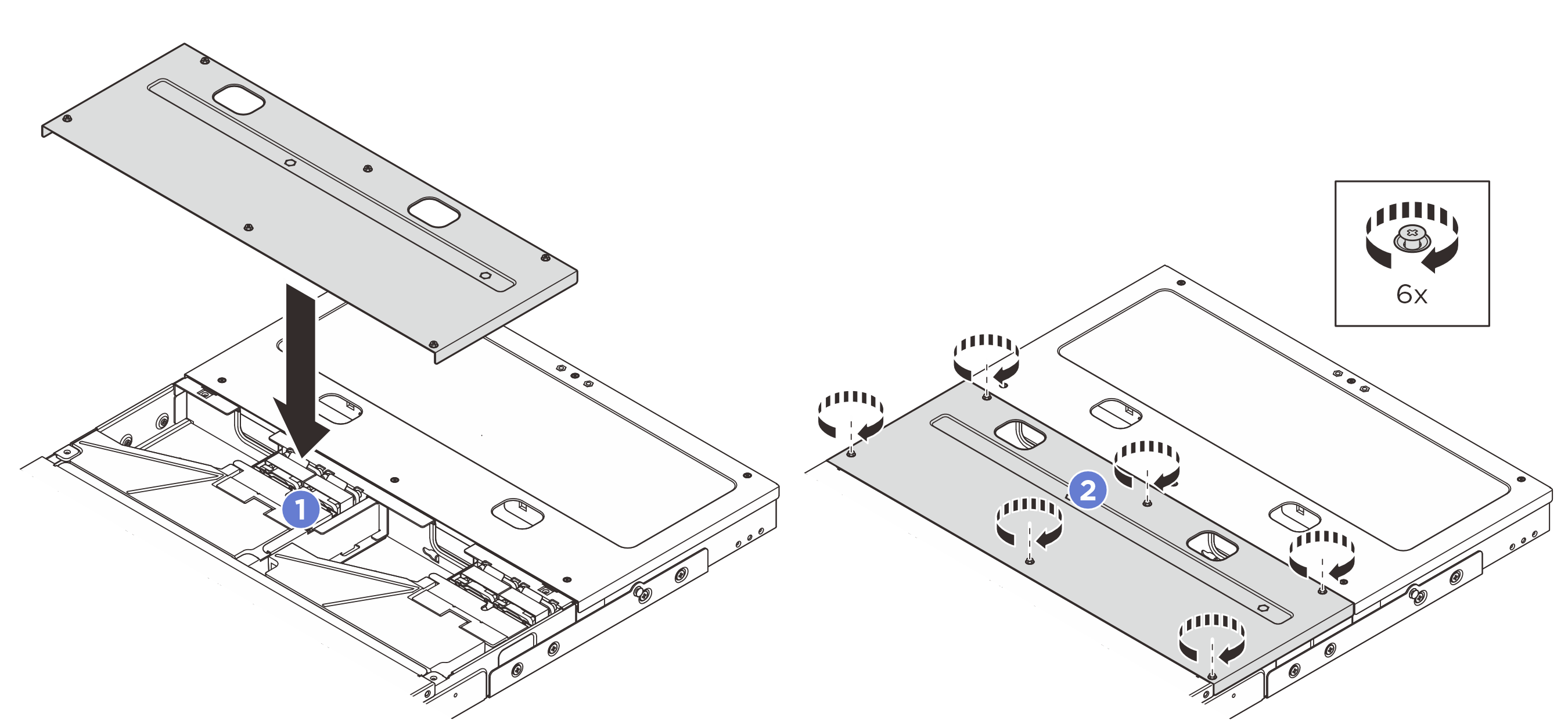

Apriete los seis tornillos de fijación para fijar la cubierta superior central.Figura 1. Instalación de la cubierta superior central del alojamiento 1U2N
Instalación de la cubierta superior central del alojamiento 1U3N
- Coloque la cubierta superior central encima de la parte superior del alojamiento con ambos lados alineados.

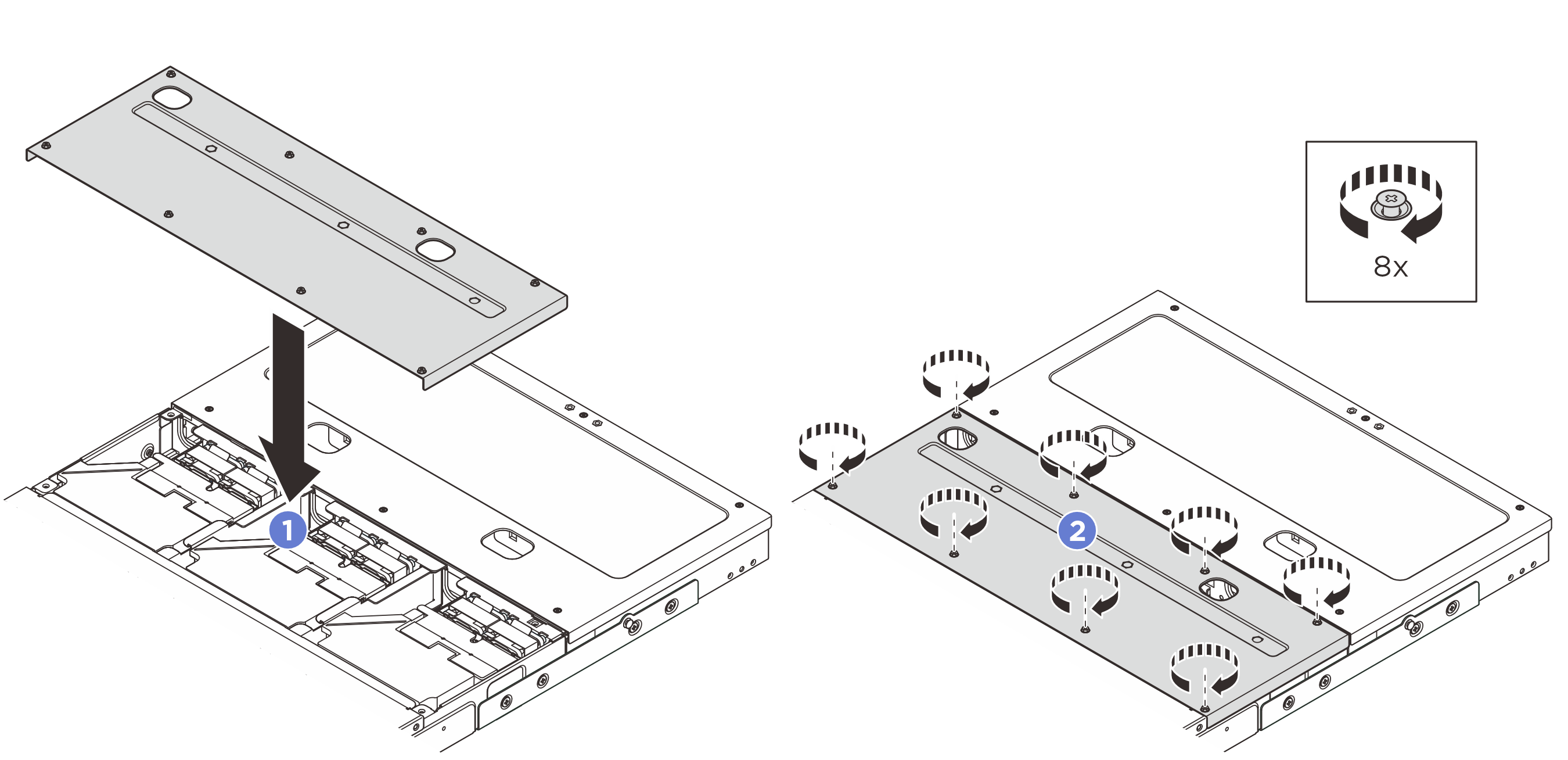

- Apriete los ocho tornillos de fijación para fijar la cubierta superior central.Figura 2. Instalación de la cubierta superior central del alojamiento 1U3N
Después de finalizar
- Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
- Instale el alojamiento en el bastidor. Consulte Instalación de un nodo en el bastidor.
