ติดตั้งอุปกรณ์แปลงไฟ (ติดตั้งบนแร็ค)

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งอุปกรณ์แปลงไฟเข้ากับช่องใส่

เกี่ยวกับงานนี้

S002

ข้อควรระวัง

ปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว

ข้อควรสนใจ

อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต

ข้อควรระวัง

อุปกรณ์แปลงไฟสำหรับโหนดต้องมีแบรนด์ กำลังไฟ ปริมาณวัตต์ หรือระดับประสิทธิภาพเดียวกัน

หมายเหตุ

ช่องใส่อาจดูแตกต่างไปจากภาพประกอบในส่วนนี้เล็กน้อย ทั้งนี้ขึ้นอยู่กับรุ่น
ThinkEdge SE100 ช่องใส่ 1U2N และ 1U3N รองรับเฉพาะอุปกรณ์แปลงไฟขนาด 300W เท่านั้น สำหรับอุปกรณ์แปลงไฟที่รองรับ โปรดดู เว็บไซต์ Lenovo ServerProven

ตามที่กำหนดโดย COMMISSION REGULATION (EU) 2019/424 ลงวันที่ 1 มีนาคม 2020 มีการประกาศใช้ข้อกำหนดการออกแบบเพื่อสิ่งแวดล้อมสำหรับเซิร์ฟเวอร์และผลิตภัณฑ์จัดเก็บข้อมูล (ErP lot 9)

แหล่งจ่ายไฟภายนอก ThinkEdge 300W 230V/115V
ข้อมูลที่เผยแพร่	ค่าและความเที่ยงตรง	หน่วย
ชื่อผู้ผลิต	Lenovo	-
ตัวระบุรุ่น	อะแดปเตอร์	-
แรงดันไฟฟ้าขาเข้า	100-240	V
ความถี่ AC ขาเข้า	50-60	Hz
แรงดันไฟฟ้าขาออก	28.0	V
กระแสไฟฟ้าขาออก	3 พอร์ต: 3.57 2 พอร์ต: 5.0	A
กำลังไฟฟ้าขาออก	3 พอร์ต: 300.0 2 พอร์ต: 280.0	W
ประสิทธิภาพเฉลี่ยขณะใช้งาน	FSP: 3 พอร์ต: 90.0 / 91.0 2 พอร์ต: 88.5 / 89.5 Delta: 3 พอร์ต: 91.5 / 90.7 2 พอร์ต: 91.8 / 91.1	%
ประสิทธิภาพที่โหลดต่ำ (10 %)	FSP: 3 พอร์ต: 78.0 / 80.0 2 พอร์ต: 77.0 / 79.0 Delta: 3 พอร์ต: 78.9 / 78.3 2 พอร์ต: 80.9 / 81.6	%
การใช้พลังงานเมื่อไม่มีโหลด	FSP: 0.20 / 0.28 Delta: 0.25 / 0.16	W

ขั้นตอน

เตรียมการสำหรับงานนี้
1. ถอดฝาครอบตรงกลาง โปรดดู ถอดฝาครอบด้านบนตรงกลางออก
2. ถอดฝาครอบด้านหลัง โปรดดู ถอดฝาครอบด้านบนข้างหลัง
3. ถอดแผ่นกั้นลม โปรดดู ถอดแผ่นกั้นลม
4. ถอดครอสบาร์
  1. คลายสกรูยึดสองตัวที่ยึดครอสบาร์ออก
  2. จับครอสบาร์เอาไว้ แล้วนำออกมาจากช่องใส่
  รูปที่ 1. การถอดครอสบาร์

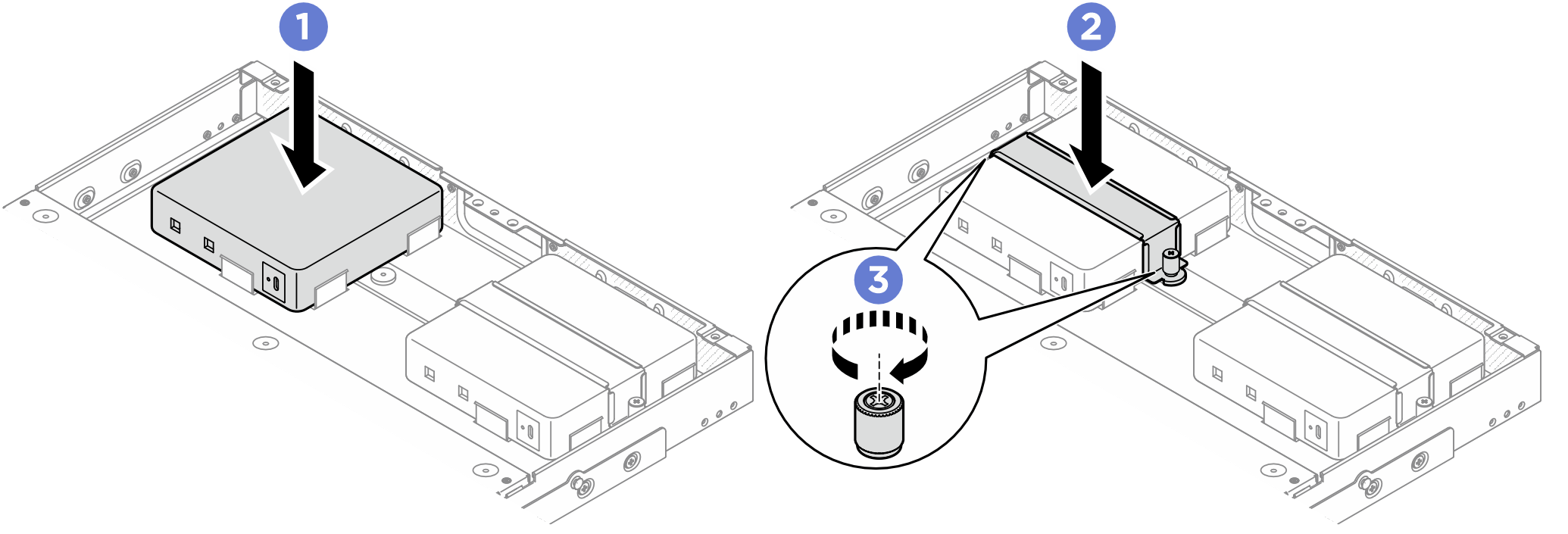

ติดตั้งอุปกรณ์แปลงไฟ
1. ติดตั้งอุปกรณ์แปลงไฟเข้ากับช่องใส่
2. วางโครงยึดอุปกรณ์แปลงไฟบริเวณด้านบนของอุปกรณ์แปลงไฟ
3. ขันสกรูยึดสองตัวบนโครงยึดอุปกรณ์แปลงไฟทั้งสองด้านเพื่อยึดอุปกรณ์แปลงไฟ
  รูปที่ 2. การติดตั้งอุปกรณ์แปลงไฟ
เชื่อมต่อสายไฟเข้ากับโหนด
1. จัดตำแหน่งของรูสกรูและติดตั้งสายไฟเข้ากับโหนด
2. ขันสกรูให้แน่น และตรวจสอบให้แน่ใจว่าสายไฟยึดแน่นดีแล้ว
  หมายเหตุ
  ในการเชื่อมต่ออะแดปเตอร์แปลงไฟเข้ากับโหนด ช่องใส่ 1U2N ต้องการสายไฟเอาต์พุต USB-C สองเส้นสำหรับอะแดปเตอร์แปลงไฟหนึ่งตัว และช่องใส่ 1U3N ต้องการสายไฟเอาต์พุต USB-C สามเส้นสำหรับอะแดปเตอร์แปลงไฟหนึ่งตัว เสียบสายไฟเพิ่มเติมเข้ากับอะแดปเตอร์แปลงไฟที่ติดตั้งในช่องใส่ 1U3N ดูข้อมูลรายละเอียดเกี่ยวกับการเดินสายได้ที่ การเดินสายภายใน
  รูปที่ 3. การติดตั้งสายไฟ

หลังจากดำเนินการเสร็จ

ติดตั้งแผ่นกั้นลม โปรดดู ติดตั้งแผ่นกั้นลม
ติดตั้งฝาครอบด้านบนตรงกลาง โปรดดู ติดตั้งฝาครอบด้านบนตรงกลาง

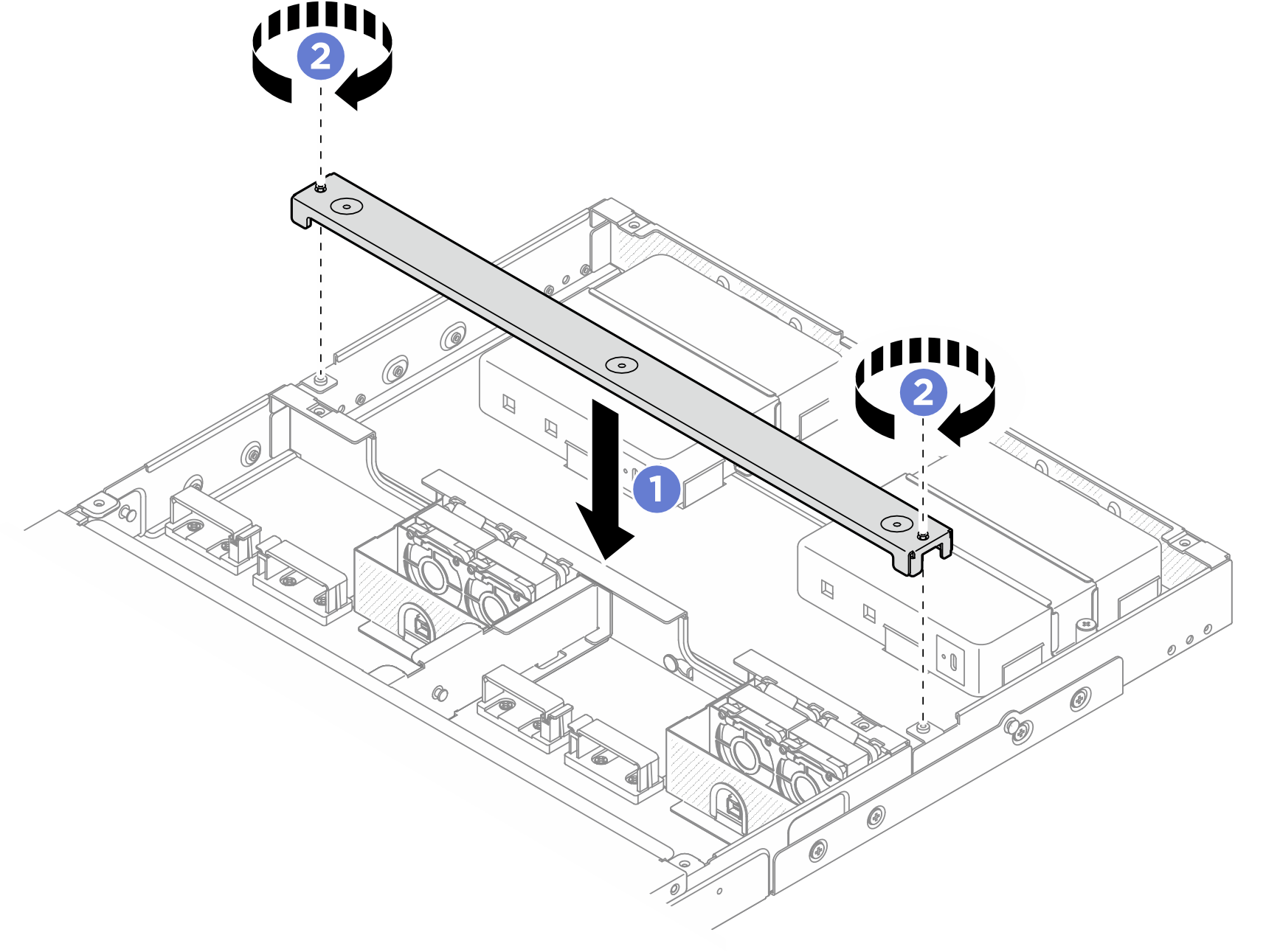

ติดตั้งครอสบาร์
1. จัดแนวครอสบาร์ให้ตรงกับรูสกรูบนช่องใส่ จากนั้นวางครอสบาร์ลงบนช่องใส่ ตรวจสอบให้แน่ใจว่าได้เดินสายทั้งหมดอย่างถูกต้องใต้ครอสบาร์
2. ขันสกรูยึดสองตัวให้แน่นเพื่อยึดครอสบาร์
รูปที่ 4. การติดตั้งครอสบาร์
ติดตั้งฝาครอบด้านบนด้านหลัง โปรดดู ติดตั้งฝาครอบด้านบนข้างหลัง
ติดตั้งช่องใส่ในแร็คกลับเข้าที่ ดูติดตั้งโหนดในแร็ค
