ラックへのノードの取り付け

手順

1. 内部レールを中間レールから取り外します。

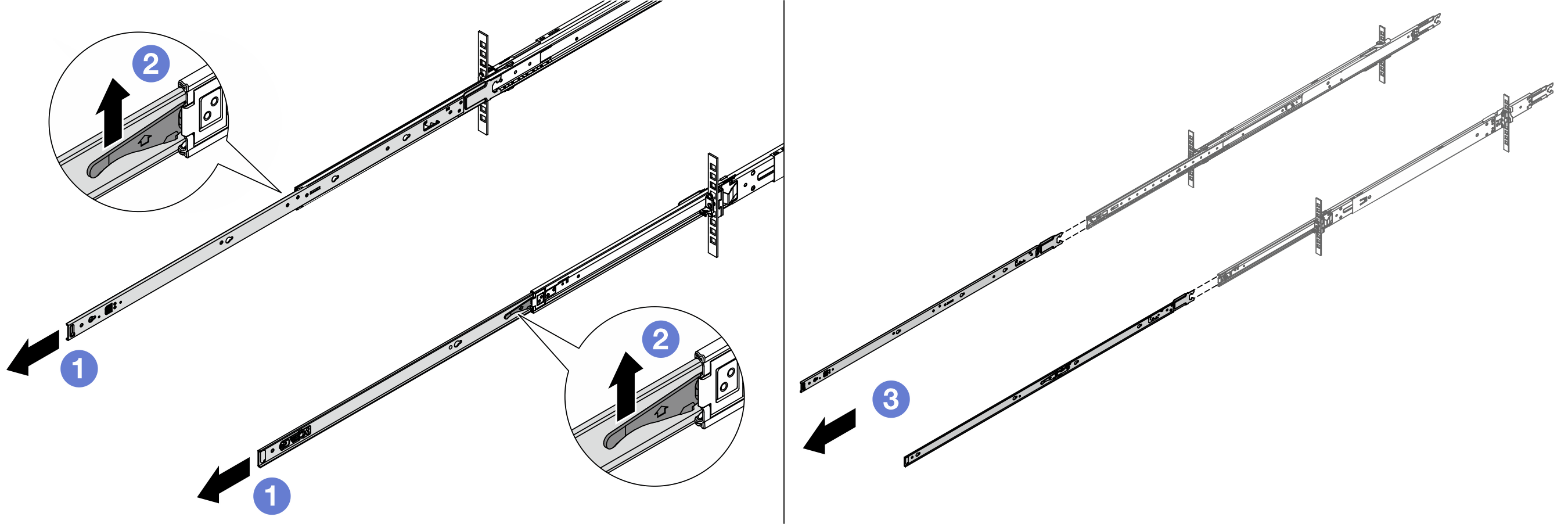

   図 1. 内部レールの取り外し






   1. 内部レールを伸ばします。
   2. ラッチを押し上げて、内部レールを中間レールから外します。
   3. 内部レールを取り外します。
2. 内部レールのスロットを、サーバー側面の対応する T ピンに合わせます。次に、T ピンが所定の位置にロックされるまで内部レールを前方にスライドさせます。
   注

   1. 内部レールをサーバーに組み立てるときは、「Front」のスタンプが常に前を向いていることを確認してください。

   2. 「L」と「R」のスタンプは、レールの左右を示します。

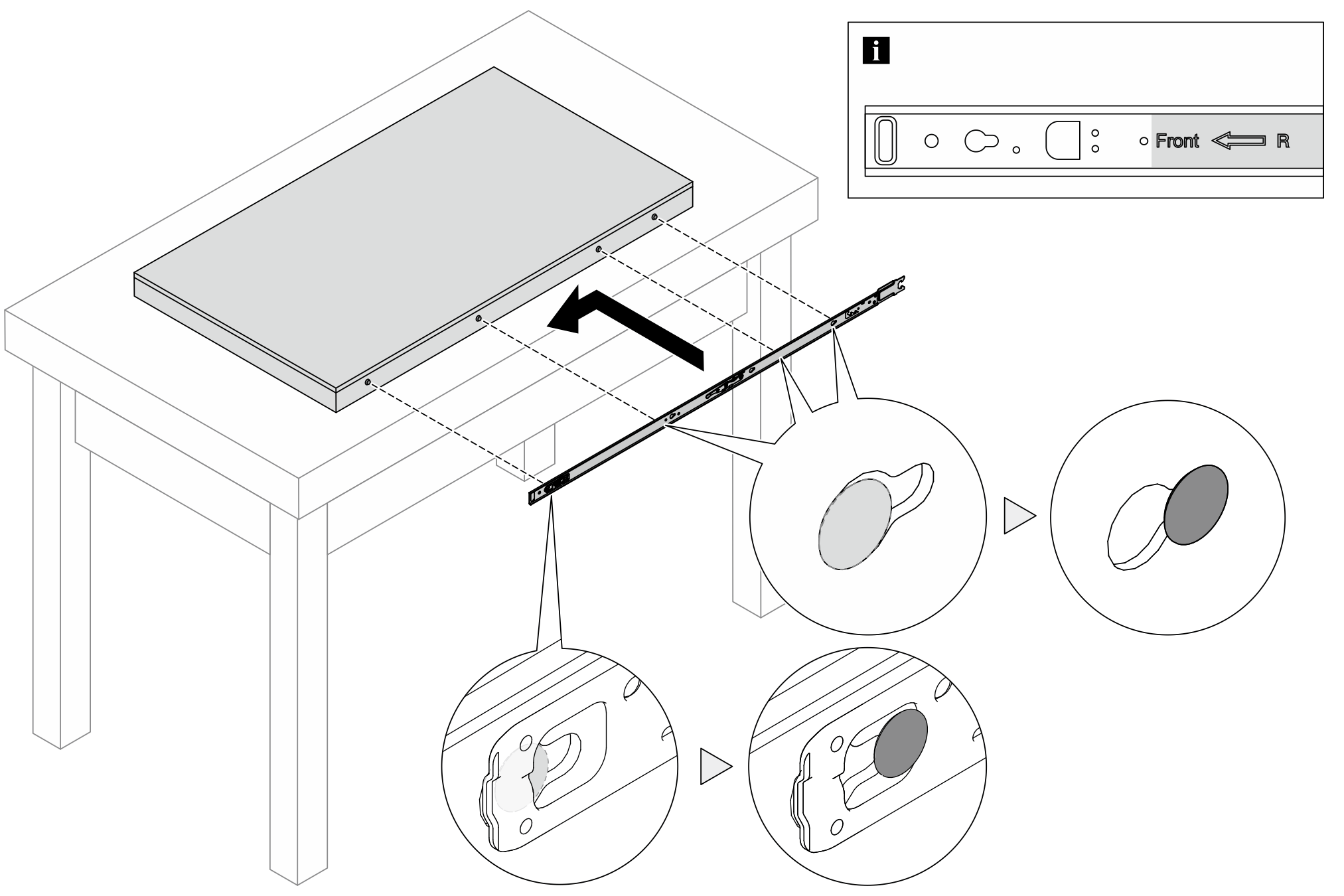

   図 2. サーバーへの内部レールの取り付け






3. 他のレールについても前の手順を繰り返します。
4. 3 人でサーバーを慎重に持ち上げます。
   注意

   1 の持ち上げポイントを持って、必ず 3 人でバーを持ち上げてください。

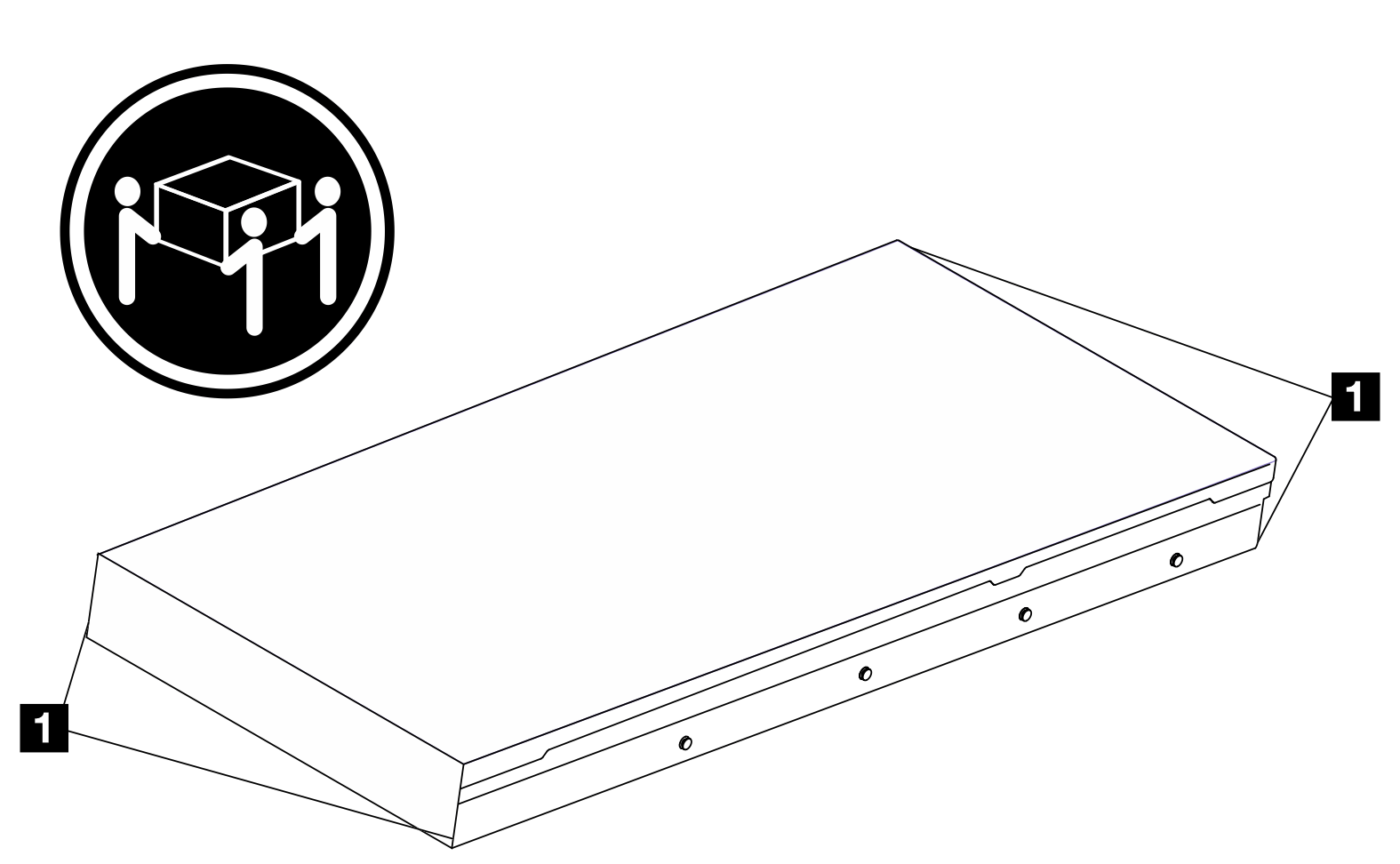

   図 3. サーバーを持ち上げる






5. サーバーをラックに取り付けます。内部レールの後端を両方とも中間レールの開口部に合わせ、2 つのレール・ペアが正しくつながっていることを確認します。
   注

   内部レールを中間レールに取り付ける前に、両側のボール保持器具が一番外側の位置に到達していることを確認します。保持器具の位置が正しくない場合は、止まるまで前面にスライドさせます。

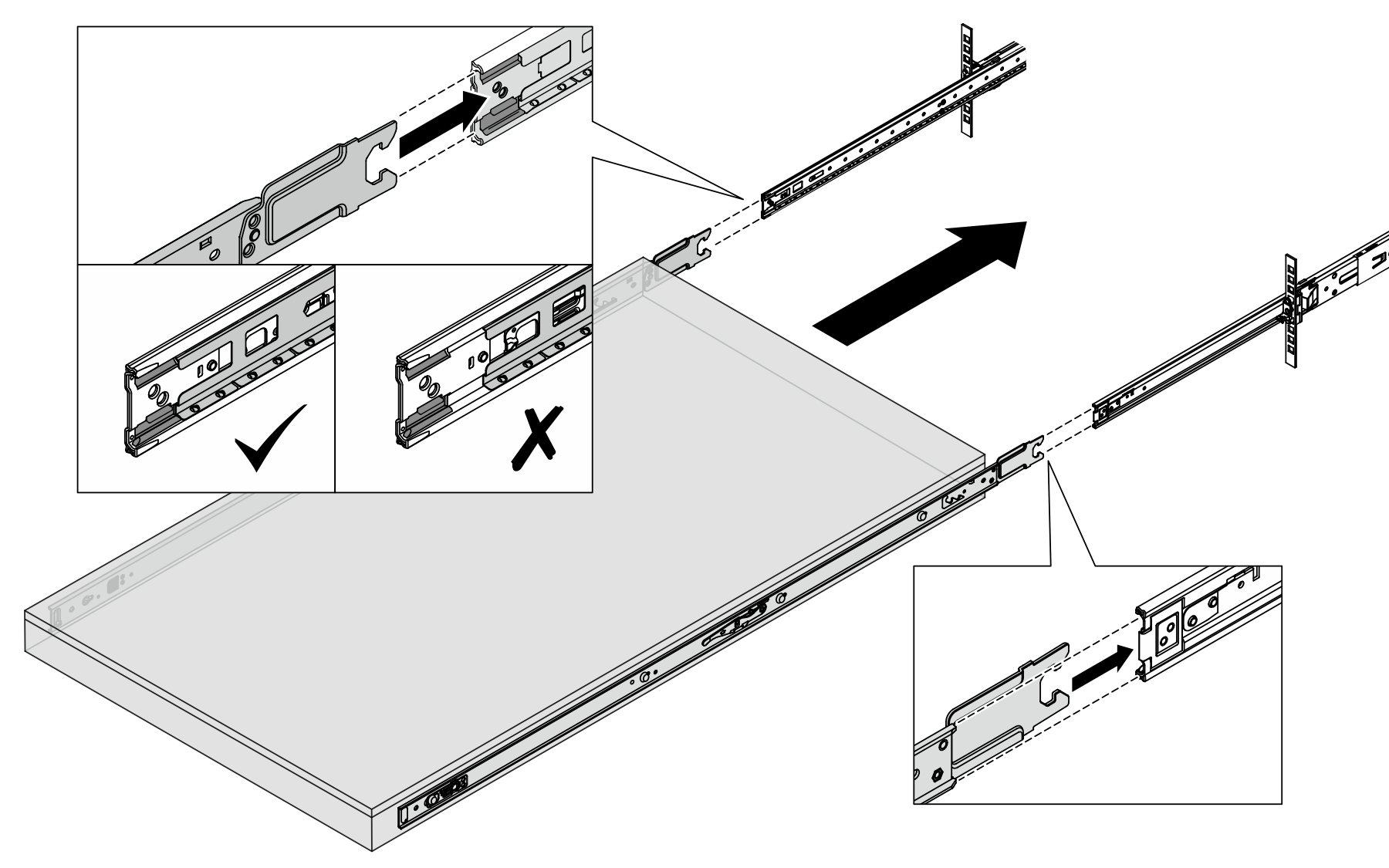

   図 4. サーバーの取り付け






6. ロック・ラッチを持ち上げた後、サーバーを内側にスライドさせます。

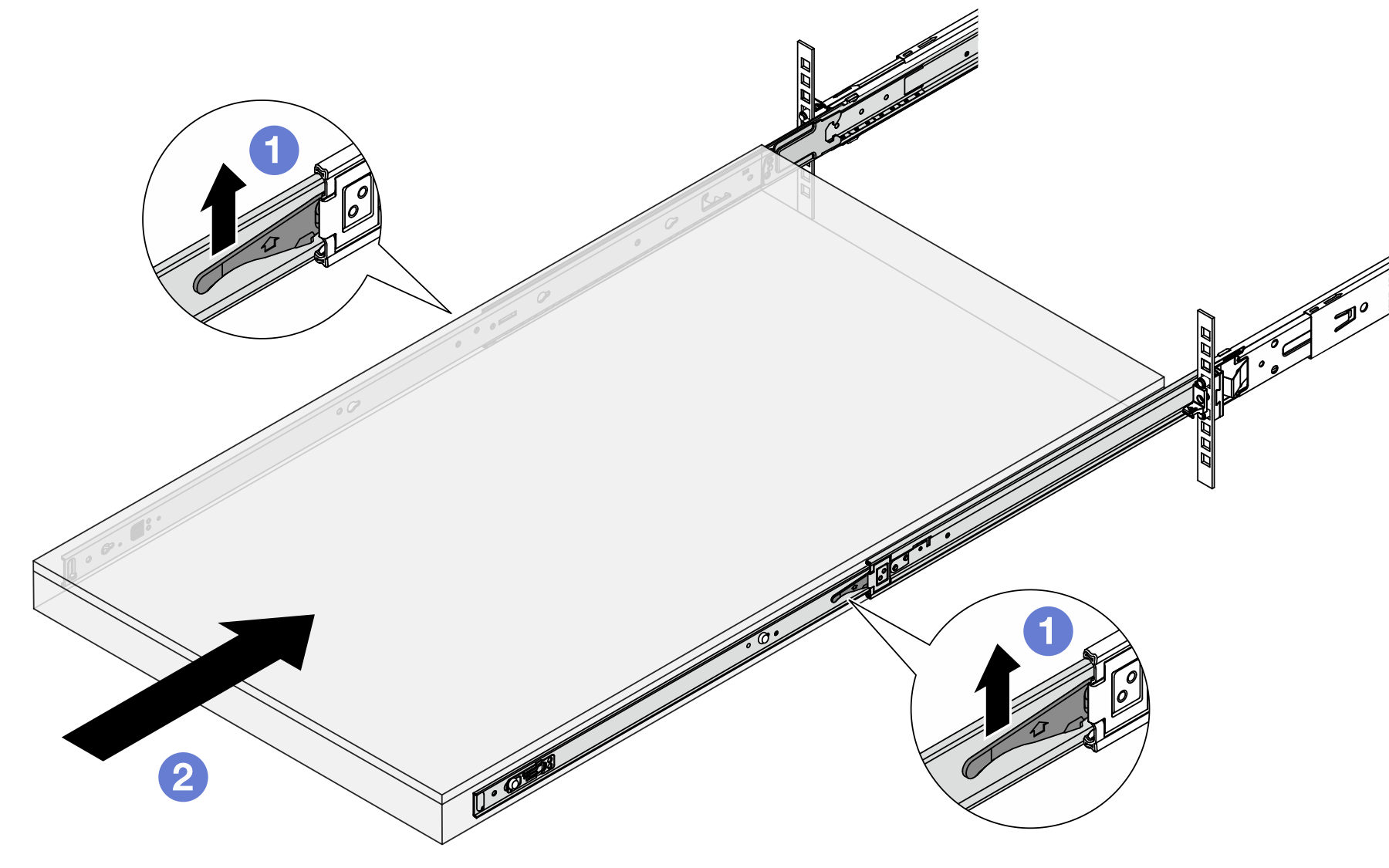

   図 5. ロック・ラッチ






   1. 両側のロック・ラッチを持ち上げます。
   2. 両方のラッチがカチッと音がして所定の位置にロックされるまで、サーバーをラックの奥まで押し込みます。
7. サーバーをラックへ固定します。
   1. サーバーをラックの前面に固定します。ラック・ラッチにある 2 つのねじを固定します。

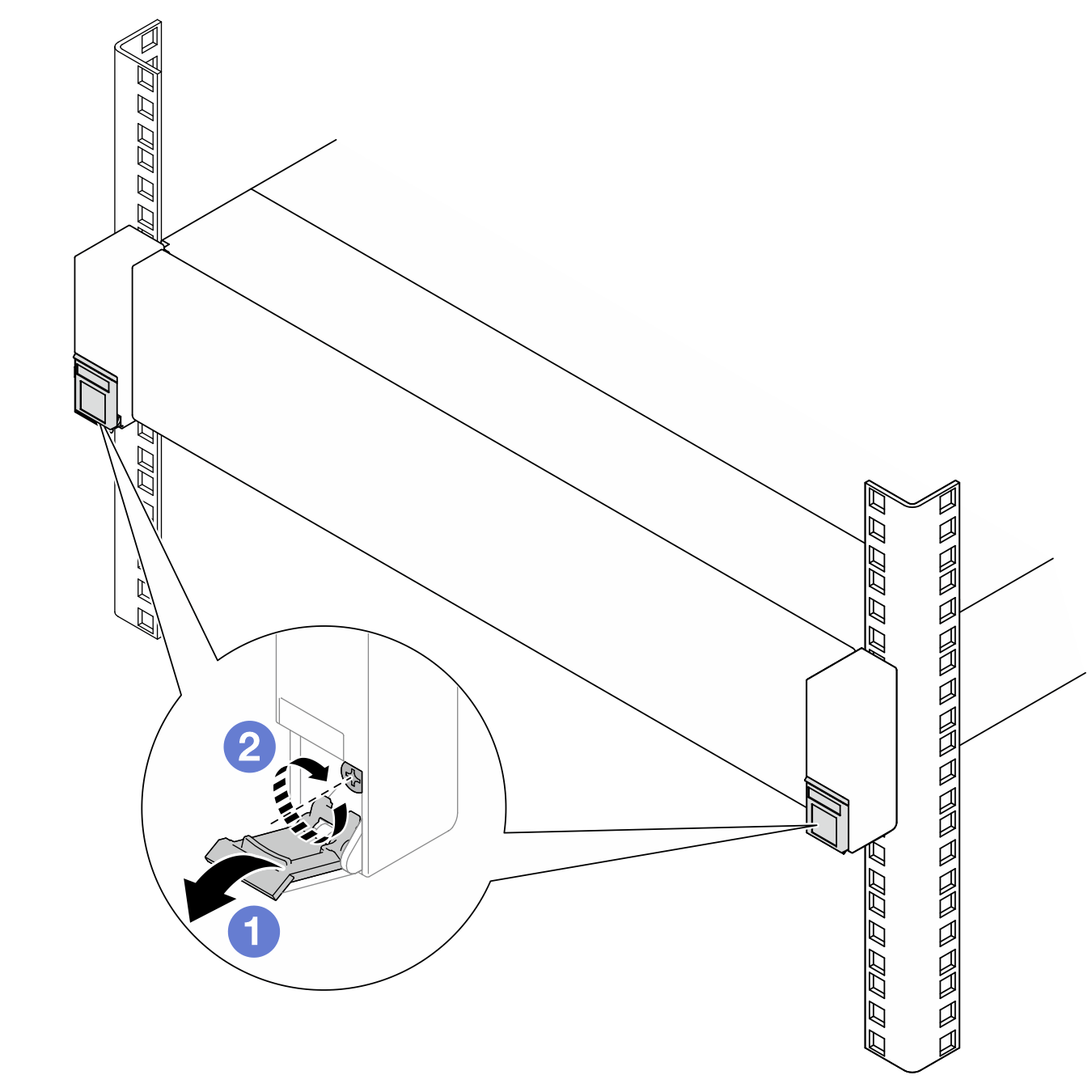

      図 6. サーバーをラックの前面に固定する






      • ラック・ラッチのカバーを下に倒します。
      • ねじを締めてサーバーを固定します。
   2. (オプション) ラックにサーバーが同梱されている場合、または振動しやすい場所に配置されている場合は、各レールに 1 本の M6 ねじを取り付けて、サーバーをラックの背面に固定します。

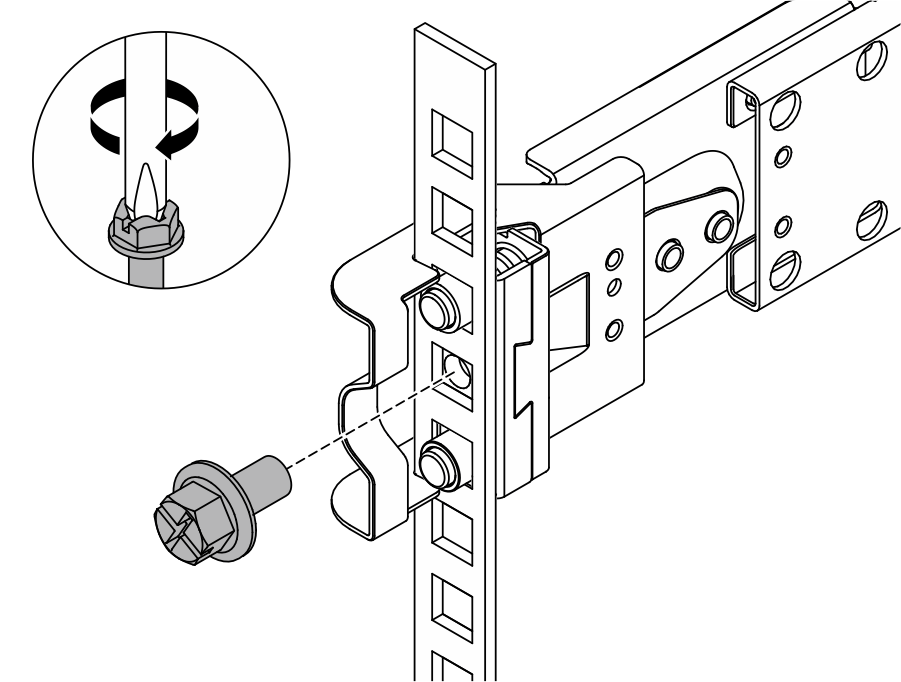

      図 7. サーバーをラックの背面に固定する







手順

1. このタスクの準備をします。
   1. ノードをエンクロージャーに初めて取り付ける場合は、以下の手順を実行します。
      • エンクロージャーの背面のトップ・カバーを取り外します。背面トップ・カバーの取り外し を参照してください。
      • エンクロージャーからクロス・バーを取り外します。電源アダプターの取り外し (ラック・マウント)の手順 2 を参照してください。
      • 電源アダプターを取り付けます。電源アダプターの取り付け (ラック・マウント)の手順 1 を参照してください。
   2. デスクトップ・マウントのファン・シュラウドをノードから取り外します。ファン・シュラウドの取り付け を参照してください。
   3. ノードからファン・モジュールを取り外します。ファン・モジュールの取り付け を参照してください。取り外さないと、エンクロージャーの上部と干渉する可能性があります。
   4. ラック・マウントのファン・シュラウドをノードに取り付けます。ファン・シュラウドの取り付け (ラック・マウント)を参照してください。
2. 以前にノードがエンクロージャーに取り付けられていない場合は、ノードをエンクロージャーに取り付ける前に、適切に動作するようにマシン・タイプを変更してください。エンクロージャーで動作するマシン・タイプの変更 (トレーニングを受けた技術員のみ)を参照してください。
3. ノード・ベイにノード・フィラーが取り付けられている場合は、まず取り外します。
   1. ノード・フィラーを固定している 2 本のねじを緩めます。
   2. ノード・ベイからノード・フィラーを取り外します。ノード・フィラーは、将来の使用に備えて安全な場所に保管します。

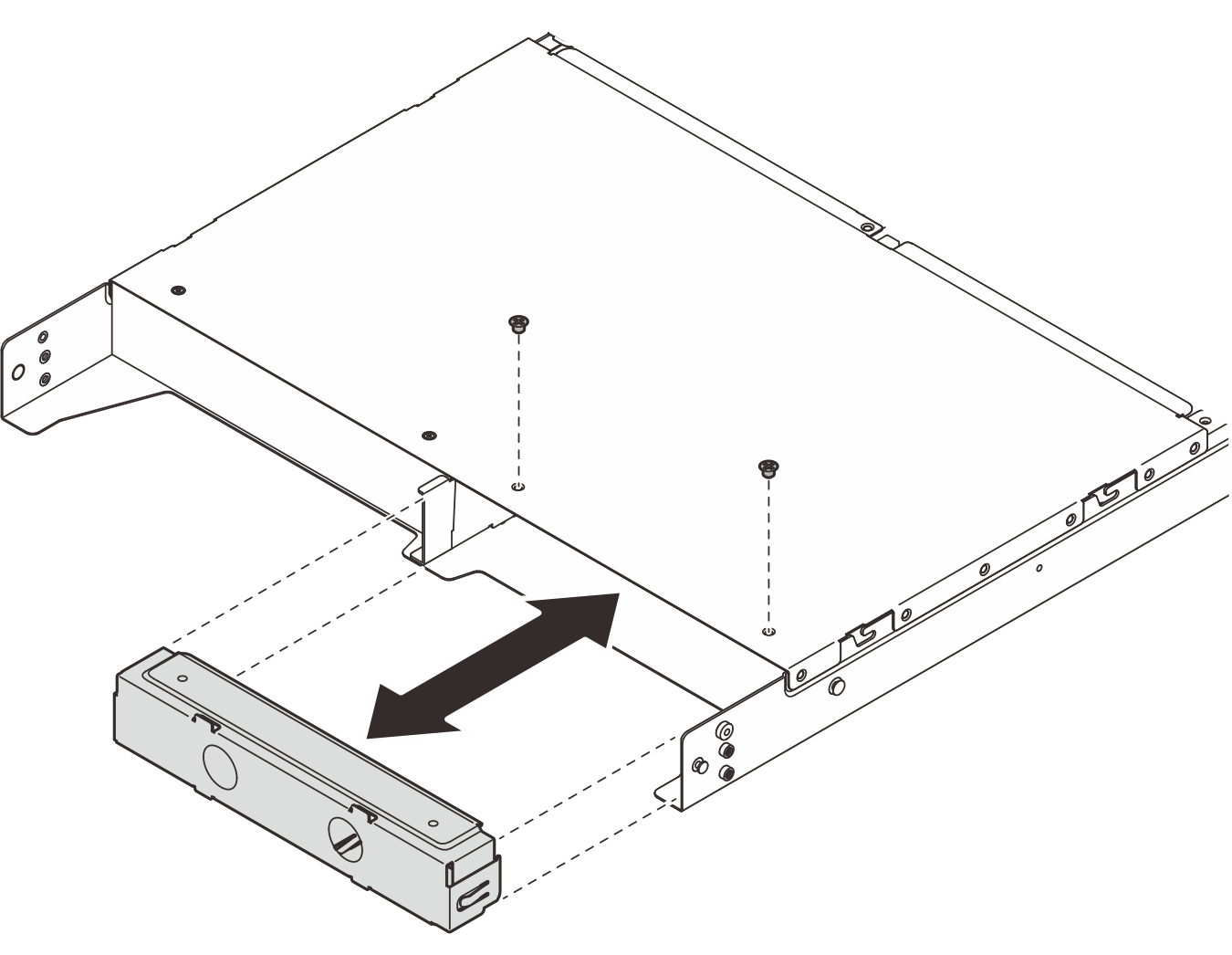

   図 8. ノード・フィラーの取り外し

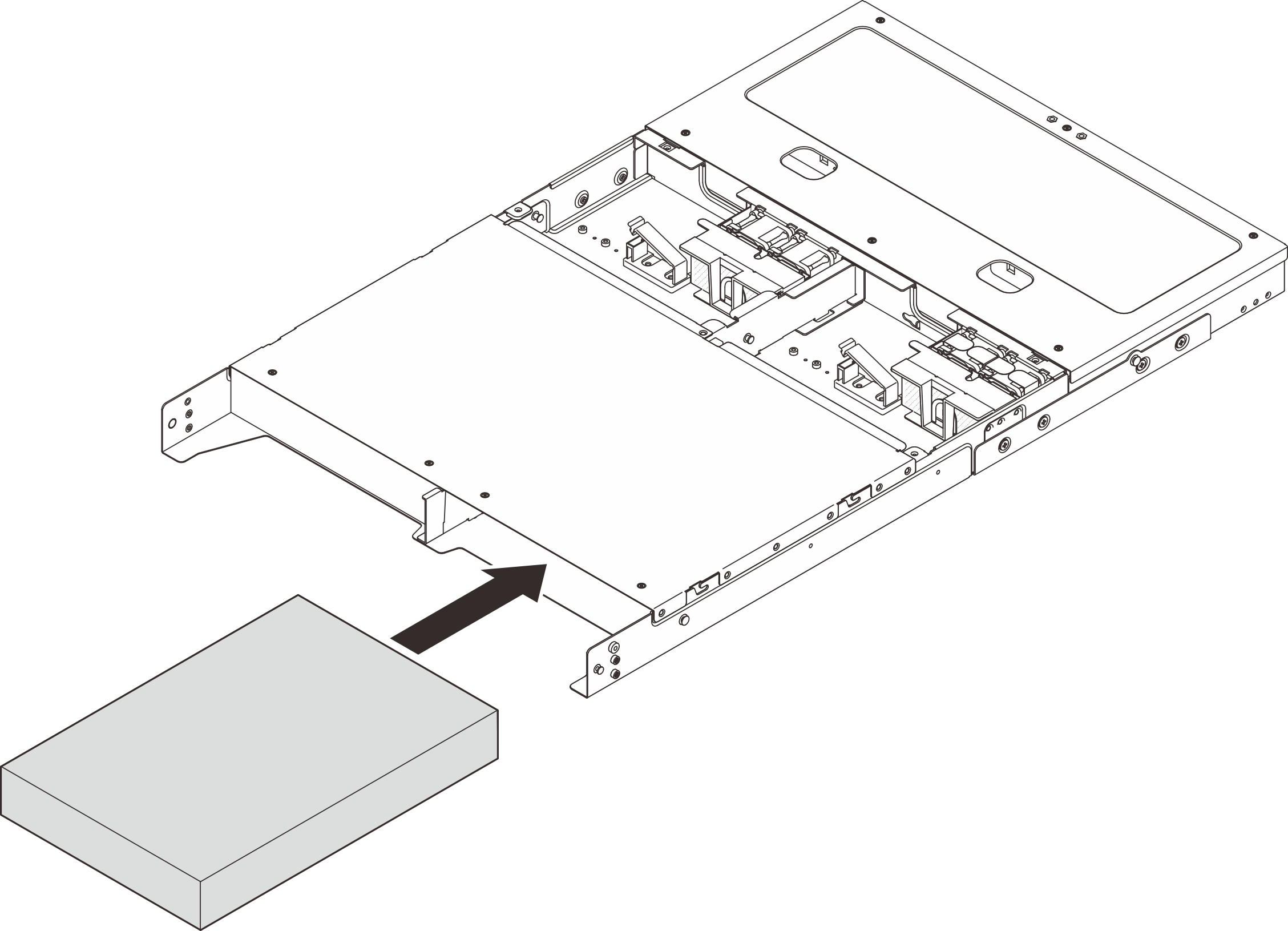

4. ノードをノード・ベイに挿入し、カチッと音がするまでスライドさせます。
   図 9. ノードの取り付け


5. (オプション) エンクロージャーにノードが 1 つだけ取り付けられている場合は、空のノード・ベイにノード・フィラーを取り付けます。
   1. ノード・フィラーをノード・ベイに挿入します。
   2. ノード・フィラーを 2 本のねじで固定します。
   図 10. ノード・フィラーの取り付け


6. すべてのケーブルをノードに接続します。電源アダプターの電源ケーブルについては、電源アダプターの取り付け (ラック・マウント)セクションの手順 2 に進んでください。
   注

   ケーブル配線について詳しくは、ThinkEdge SE100 エンクロージャー用ケーブル配線ガイド を参照してください。

手順

1. 配送用ブラケットの側面にある拘束ねじを図のように押し込んでから、配送用ブラケットをエンクロージャーの方向に押し、しっかりと所定の位置にはめ込みます。

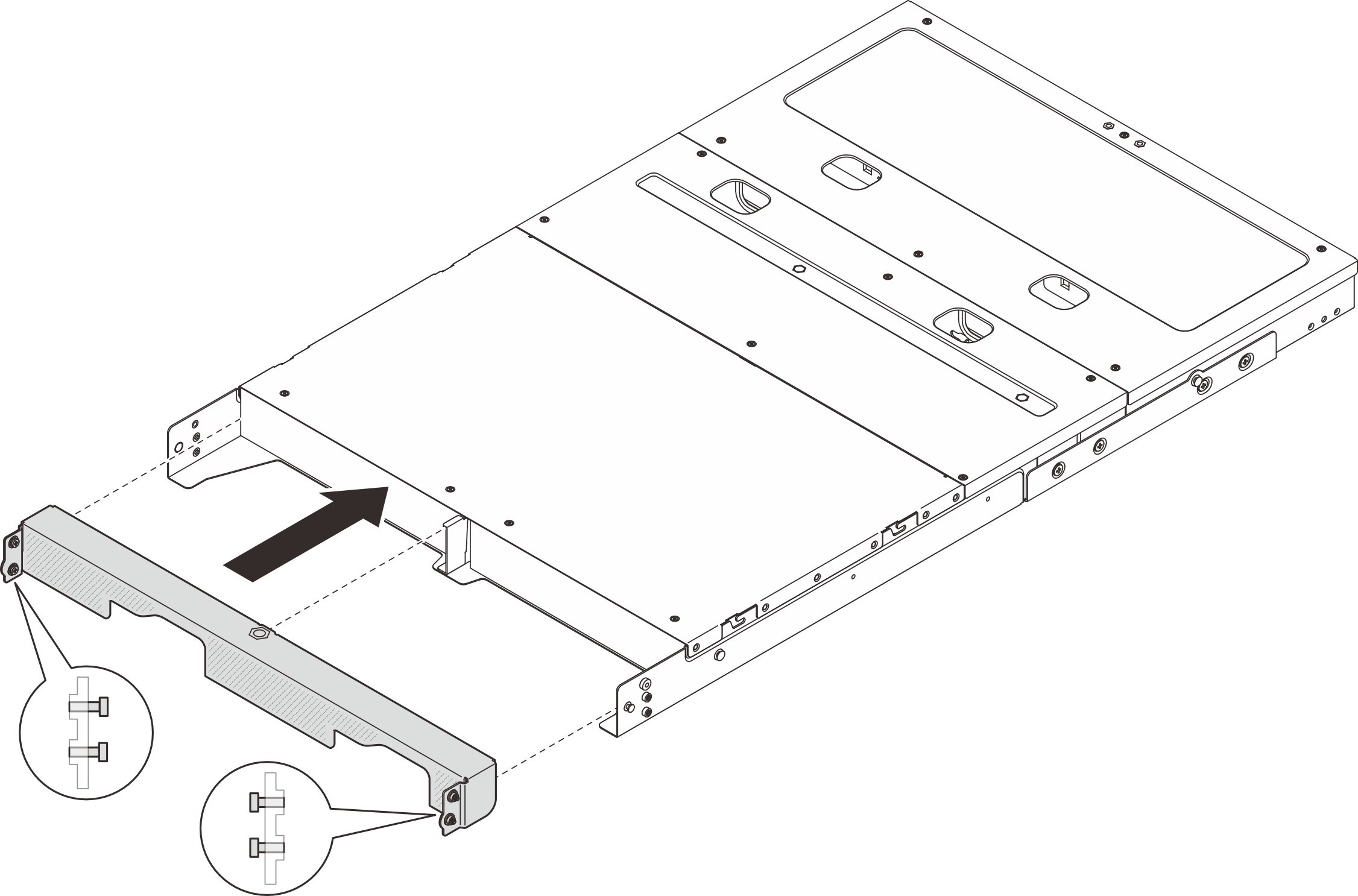

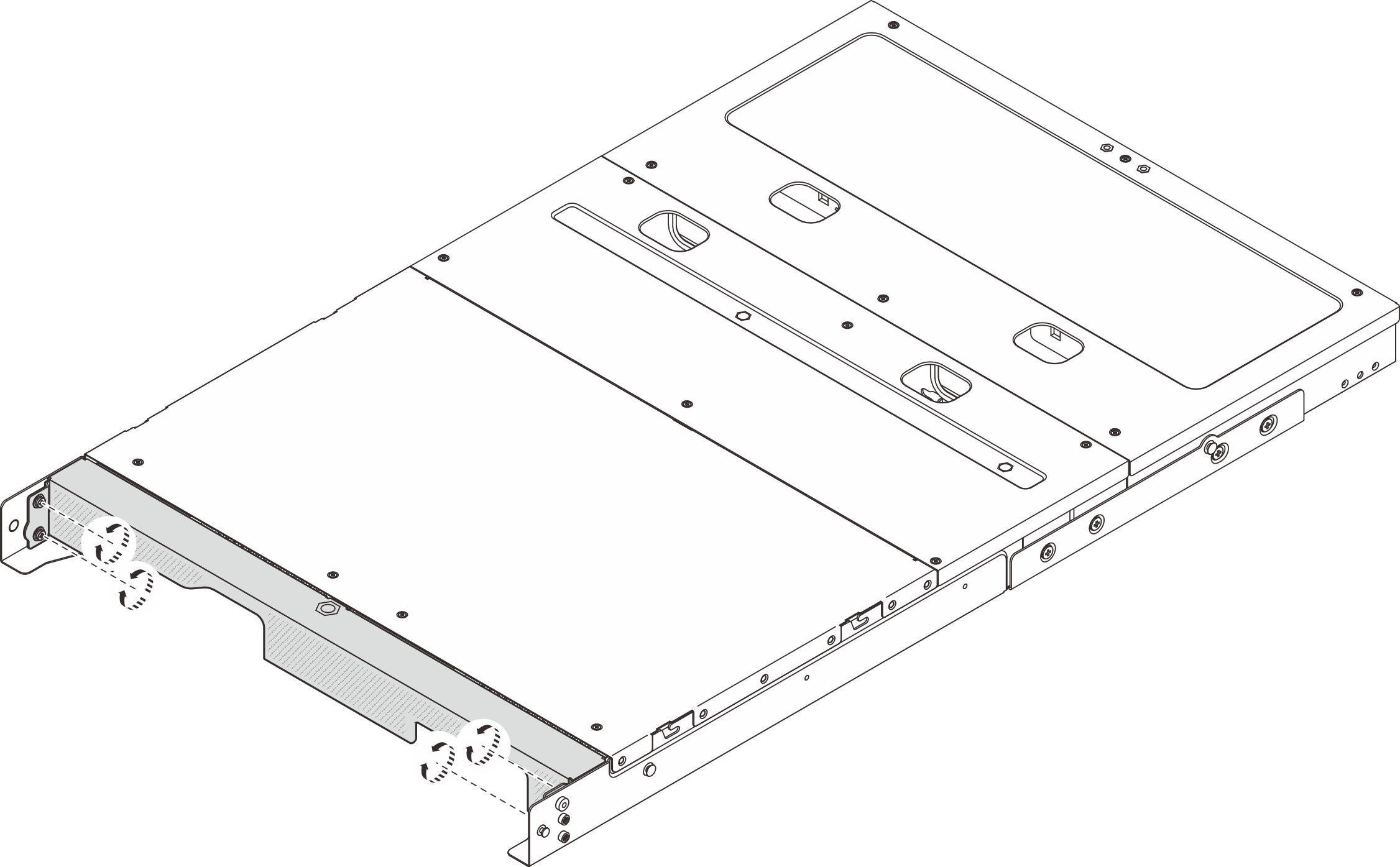

   図 11. 配送用ブラケットの取り付け


2. 配送用ブラケットの両側の 4 本の拘束ねじを締めます。
   図 12. ねじを締める
