エアー・バッフルの取り付け
エアー・バッフルを取り付けるには、このセクションの説明に従ってください。
このタスクについて
重要
安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。
重要
適切な冷却と空気の流れを確保するために、エアー・バッフルを再度取り付けてからサーバーの電源をオンにしてください。エアー・バッフルを取り外したままサーバーを作動させると、サーバーのコンポーネントが損傷する可能性があります。
手順
エアー・バッフルをエンクロージャーのガイド・ピンに合わせます。次に、しっかりと固定されるまでエアー・バッフルを下ろします。

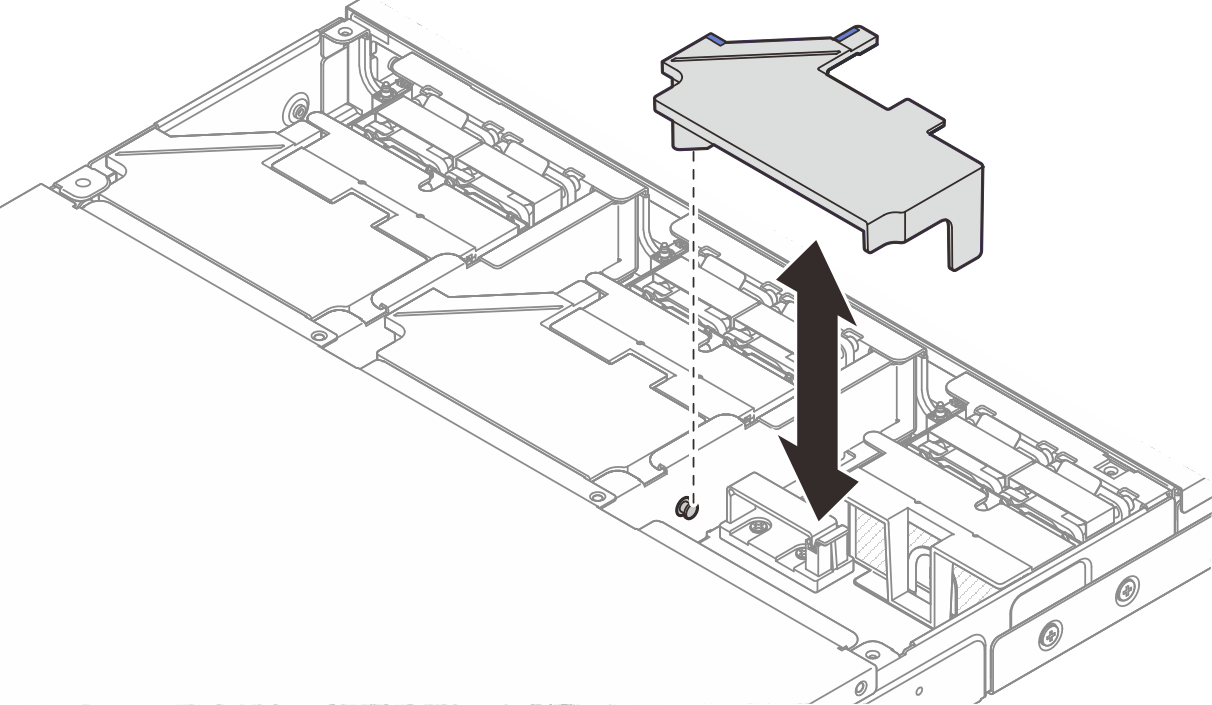

図 1. 1U2N エンクロージャーへのエアー・バッフルの取り付け

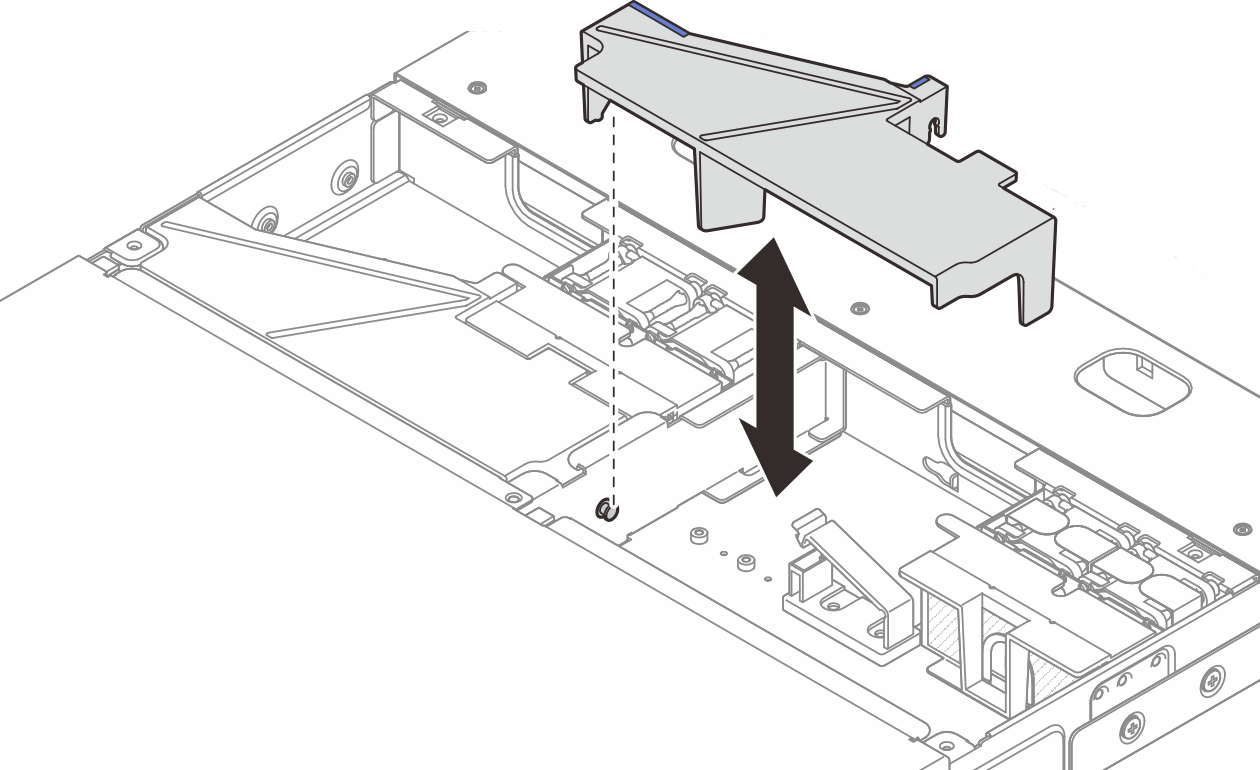

図 2. 1U3N エンクロージャーへのエアー・バッフルの取り付け
完了したら
- 中央トップ・カバーを取り付けます。中央トップ・カバーの取り付けを参照してください。
