Установка узла в стойку

Процедура

1. Снимите внутренние направляющие с промежуточных направляющих.
   Рис. 1. Снятие внутренних направляющих






   1. Вытяните внутренние направляющие.
   2. Поднимите защелки, чтобы отсоединить внутренние направляющие от промежуточных.
   3. Снимите внутренние направляющие.
2. Совместите прорези на внутренней направляющей с соответствующими Т-образными штырьками на боковой стороне корпуса; затем сдвиньте внутреннюю направляющую вперед, чтобы Т-образные штырьки зафиксировались.
   Прим.

   1. При прикреплении внутренних направляющих к корпусу лицевая часть этикетки Front всегда должна быть обращена вперед.

   2. Метки L и R обозначают левую и правую стороны направляющих.

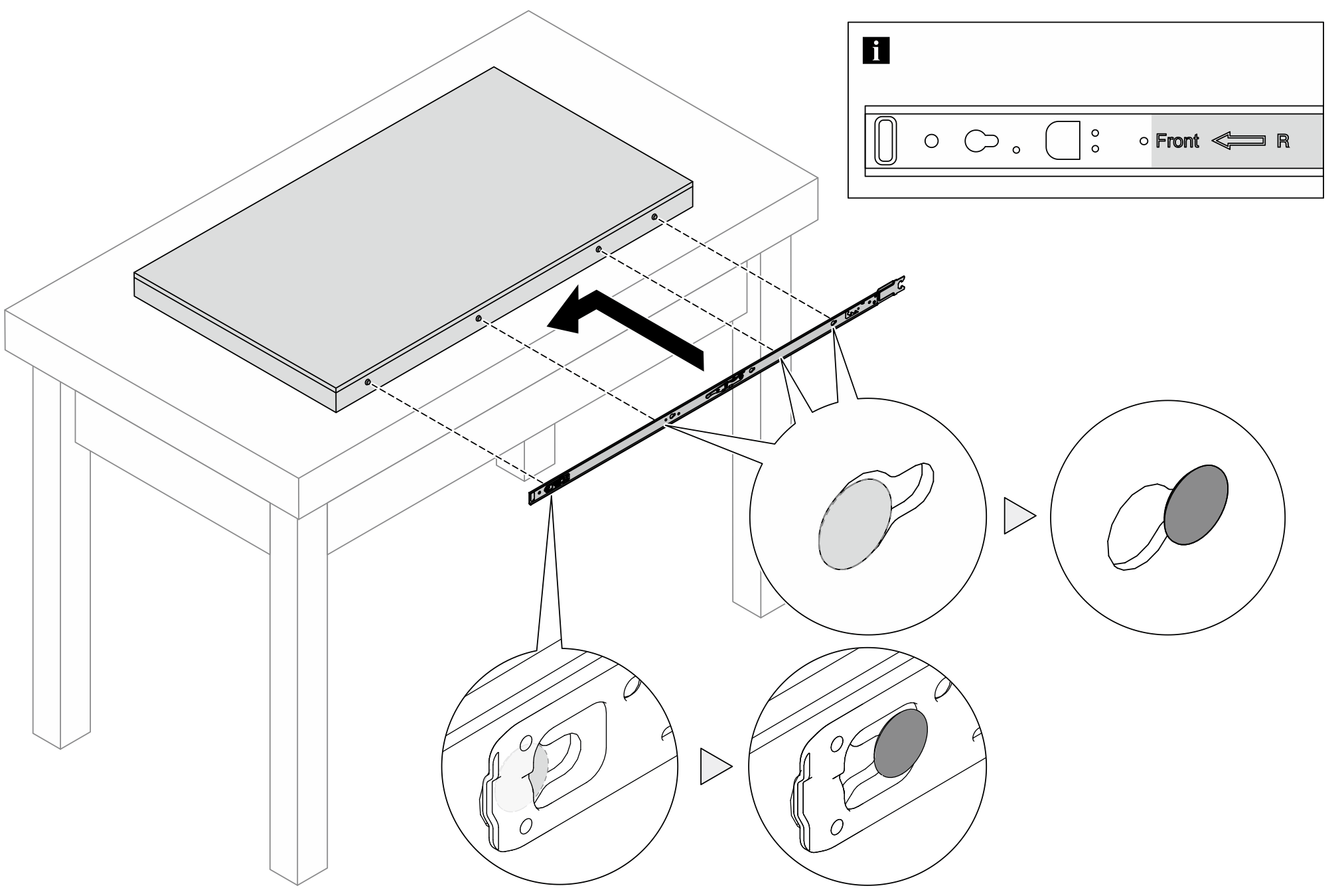

   Рис. 2. Установка внутренней направляющей на корпусе






3. Повторите предыдущий шаг с другой направляющей.
4. Аккуратно поднимите корпус.
5. Установите корпус в стойку. Совместите оба задних конца внутренних направляющих с отверстиями в промежуточных направляющих и убедитесь в правильности совмещения двух пар направляющих.
   Прим.

   Перед установкой внутренних направляющих на промежуточные убедитесь, что шариковые фиксаторы с обеих сторон достигают крайнего положения. Если фиксаторы находятся в неправильном положении, сдвиньте их вперед до упора.

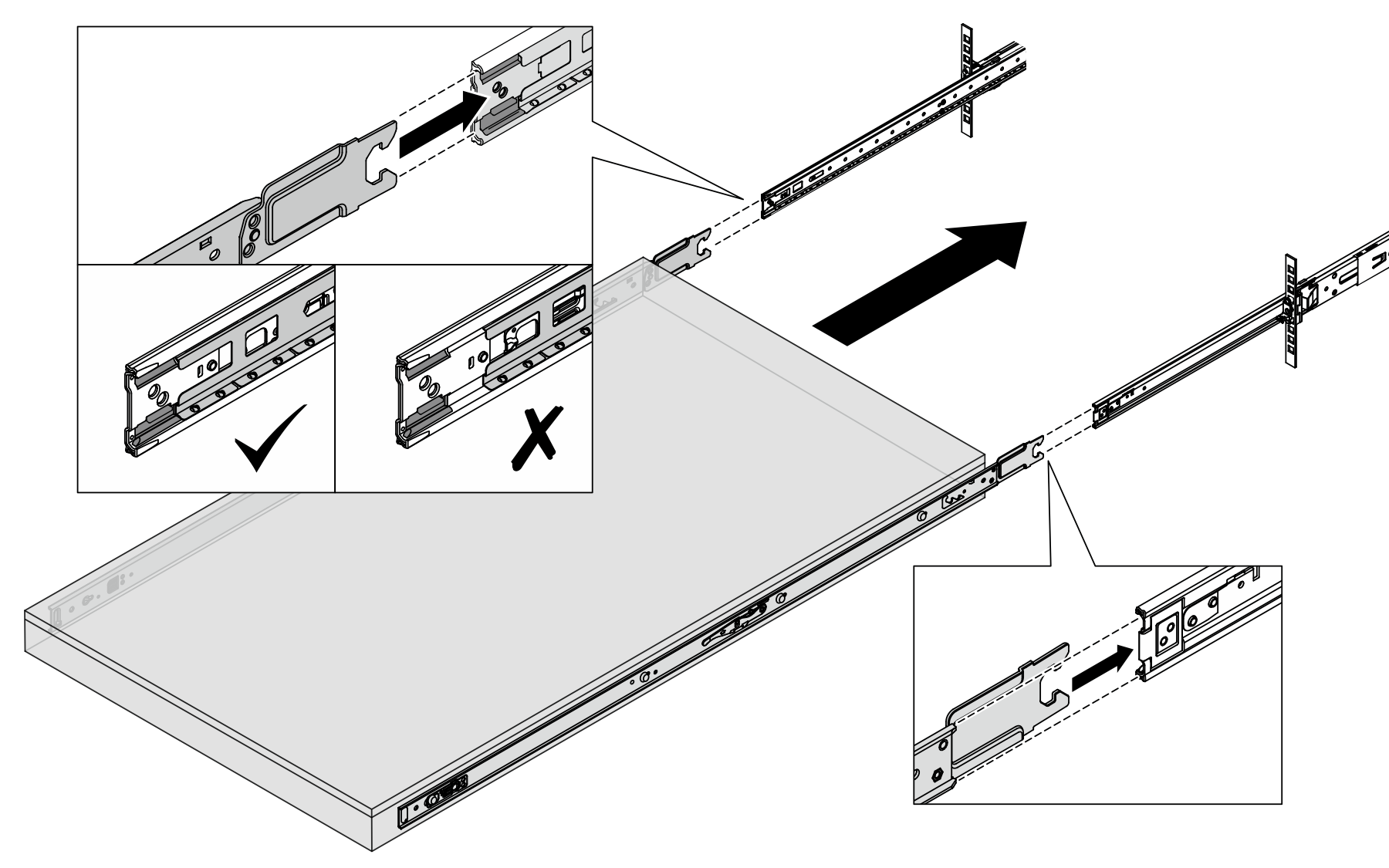

   Рис. 3. Установка корпуса






6. Поднимите защелки, чтобы задвинуть корпус.

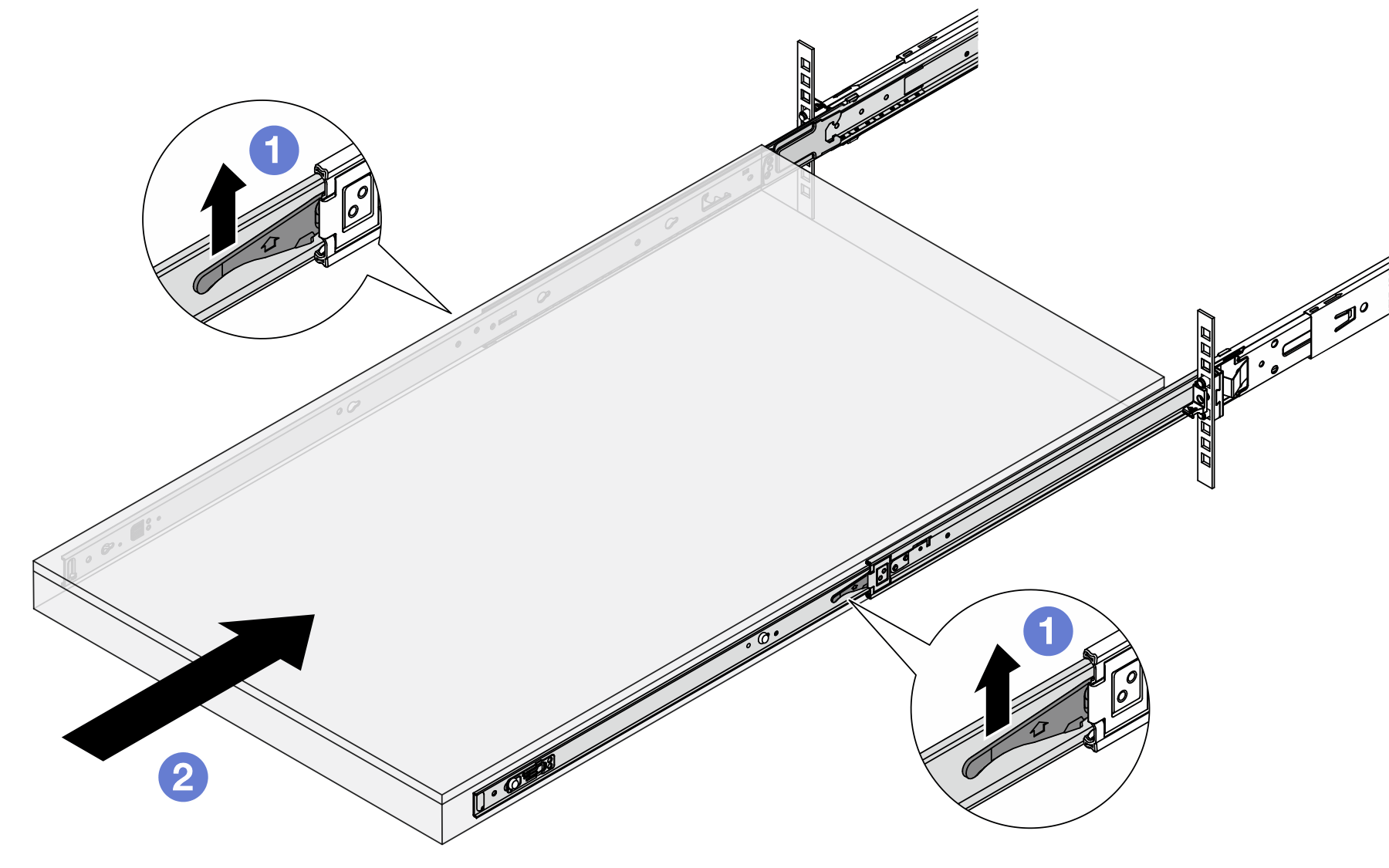

   Рис. 4. Запирающие защелки






   1. Поднимите запирающие защелки с обеих сторон.
   2. Вставьте корпус в стойку до упора, чтобы обе защелки зафиксировались со щелчком.
7. Зафиксируйте корпус в стойке.
   1. Зафиксируйте корпус на лицевой стороне стойки. Затяните два винта, расположенных на защелках стойки.

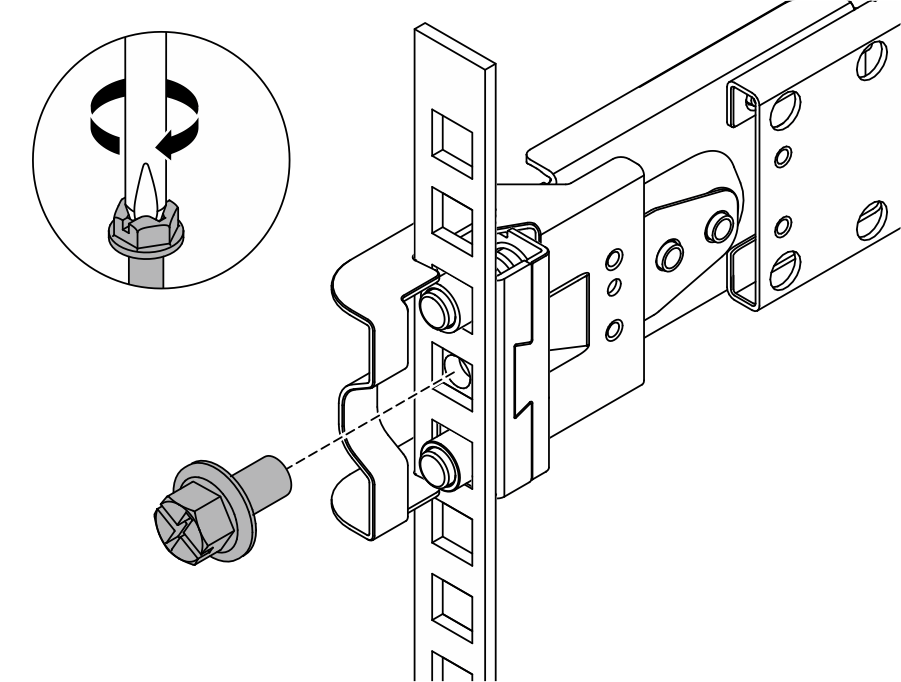

      Рис. 5. Фиксация корпуса на лицевой стороне стойки






      • Опустите кожухи на защелках стойки.
      • Затяните винты, чтобы зафиксировать корпус.
   2. (Дополнительно) Если стойка поставляется с корпусами или размещена в зоне возможной вибрации, установите по одному винту M6 на каждую направляющую, чтобы зафиксировать корпус с задней стороны стойки.
      Рис. 6. Фиксация корпуса на задней стороне стойки







Процедура

1. Выполните подготовительные действия для этой задачи.
   1. Убедитесь, что адаптеры питания правильно установлены в корпусе. Сведения об установке адаптеров питания см. в разделе Установка адаптера питания (для монтажа в стойке).
   2. Снимите средний кожух. См. раздел Снятие среднего верхнего кожуха.
   3. Снимите дефлектор. См. раздел Снятие дефлектора.
   4. Если узел ранее не был установлен в корпусе, перед его установкой в корпус выполните следующие действия.
      1. Снимите кожух вентилятора для монтажа на столе с узла. См. раздел Снятие кожуха вентилятора в Руководстве пользователя ThinkEdge SE100.
      2. Снимите модули вентиляторов с узла. См. раздел Установка кожуха вентилятора в Руководстве пользователя ThinkEdge SE100. В противном случае он может мешать верхней части корпуса.
      3. Установите кожух вентилятора для монтажа в стойке на узел. См. раздел Снятие модуля вентилятора в Руководстве пользователя ThinkEdge SE100.
      4. Измените тип компьютера для правильной работы. См. раздел Изменение типа компьютера для работы в корпусе (только для квалифицированных специалистов).
2. Если в отсеке для узла установлена заглушка, сначала снимите ее.
   1. Ослабьте два винта, фиксирующих заглушку узла.
   2. Снимите заглушку с отсека для узла. Храните заглушку узла в надежном месте для использования в будущем.

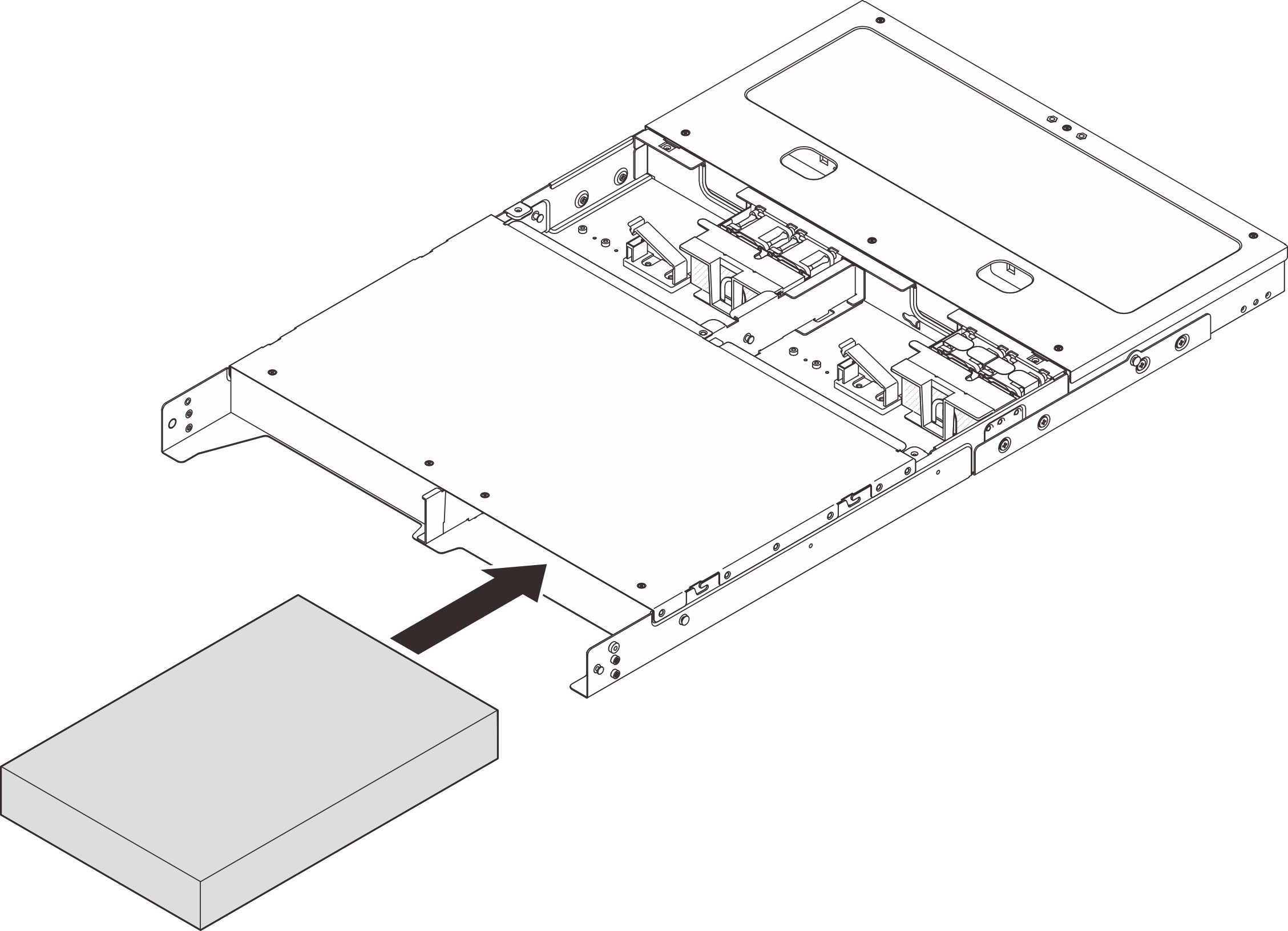

   Рис. 7. Снятие заглушки узла


3. Вставьте узел в отсек для узла до щелчка.
   Рис. 8. Установка узла


4. (Необязательно) Если в корпусе установлен только один узел, установите заглушку узла в свободный отсек для узла.
   1. Вставьте заглушку узла в отсек для узла.
   2. Зафиксируйте заглушку узла двумя винтами.
   Рис. 9. Установка заглушки узла


5. Убедитесь, что кабели, которые следует подключить к задней стороне узла, правильно проложены через корпус. См. Прокладка внутренних кабелей.
6. Подключите все кабели к узлу. Чтобы подключить кабель питания от адаптера питания, выполните следующие действия.
   1. Совместите отверстия для винтов и установите кабель питания в узел.
   2. Затяните винт и убедитесь в надежной фиксации кабеля.
      Прим.

      Чтобы подключить адаптер питания к узлу, в корпусе 1U2N требуется два выходных кабеля питания USB-C для одного адаптера питания, а в корпусе 1U3N — три выходных кабеля питания USB-C для одного адаптера питания. Подключите дополнительный кабель питания к адаптеру питания, установленному в корпусе 1U3N. Для получения дополнительных сведений о прокладке кабелей см. Прокладка внутренних кабелей.

      Рис. 10. Установка кабеля питания



Процедура

1. Нажмите на невыпадающие винты на боковой стороне транспортировочной скобы, как показано на рисунке; затем нажмите на транспортировочную скобу, чтобы она плотно вошла в корпус.

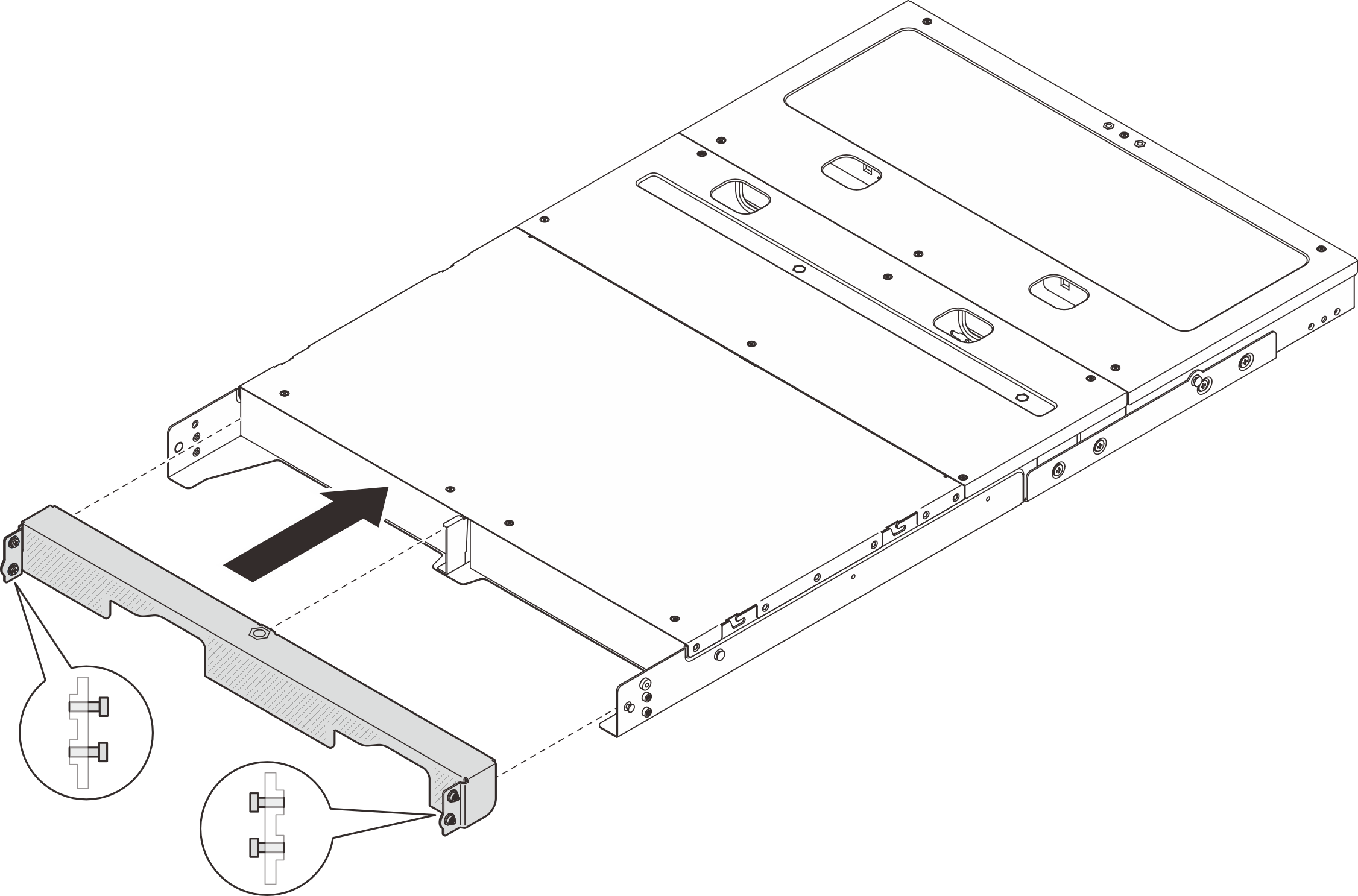

   Рис. 12. Установка транспортировочной скобы


2. Затяните четыре невыпадающих винта с обеих сторон транспортировочной скобы.
   Рис. 13. Затяжка винтов
