Снятие узла со стойки

Процедура

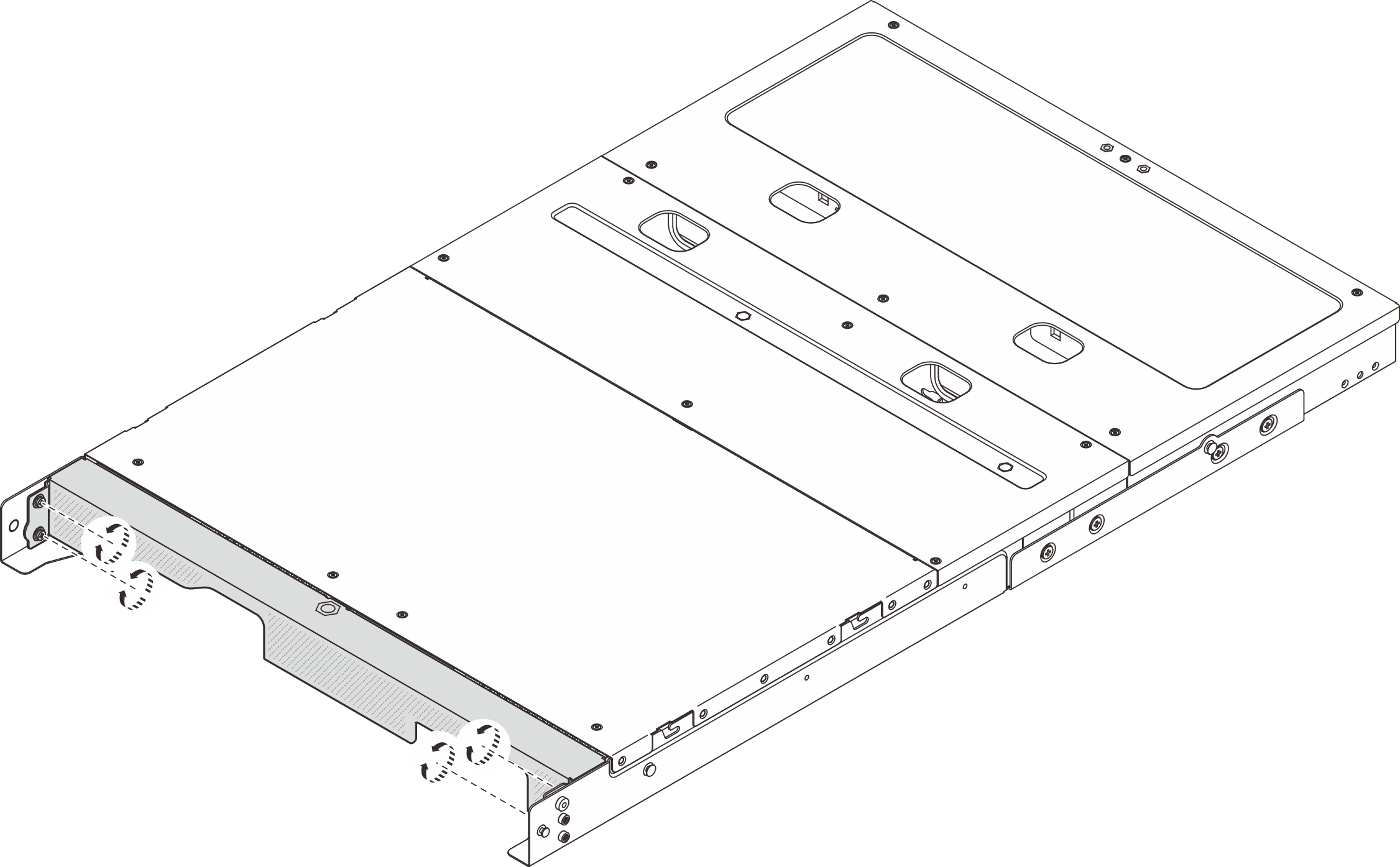

1. Ослабьте четыре невыпадающих винта с обеих сторон транспортировочной скобы.
   Рис. 1. Ослабление винтов

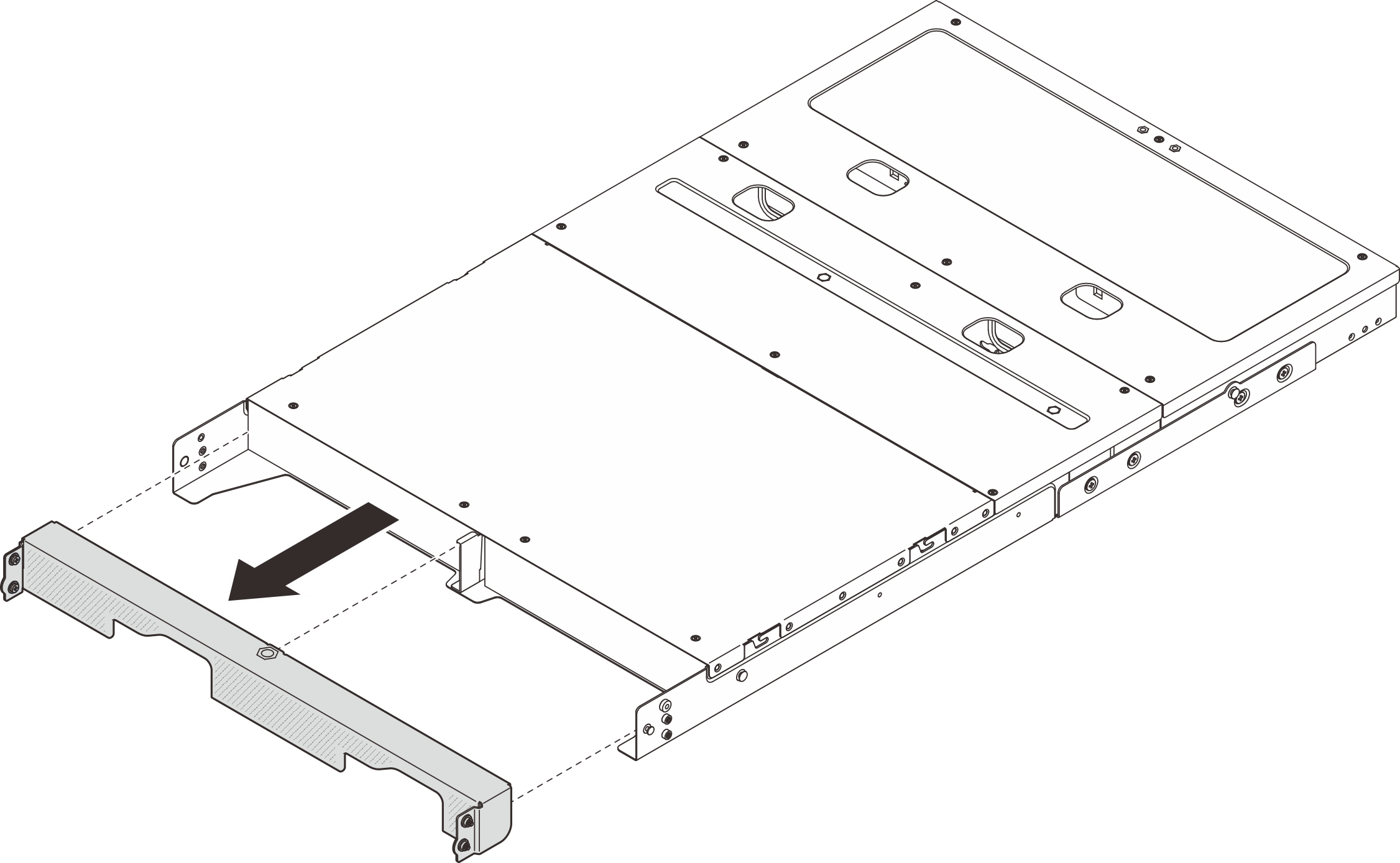

2. Потяните транспортировочную скобу, чтобы снять ее с корпуса.
   Рис. 2. Снятие транспортировочной скобы



Процедура

1. Выполните подготовительные действия для этой задачи.
   1. Снимите средний кожух. См. раздел Снятие среднего верхнего кожуха.
   2. Снимите дефлектор. См. раздел Снятие дефлектора.
   3. Отключите все кабели от узла. Чтобы снять кабель адаптера питания, выполните следующие действия.
      1. Ослабьте шлицевой отверткой винт, фиксирующий кабель питания.
      2. Отсоедините кабель питания от узла.

      Рис. 3. Извлечение кабеля питания


2. Разъем платы управления вентилятором на задней стороне узла закрыт пылезащитным колпачком. Обязательно закройте его колпачком после отключения кабеля.

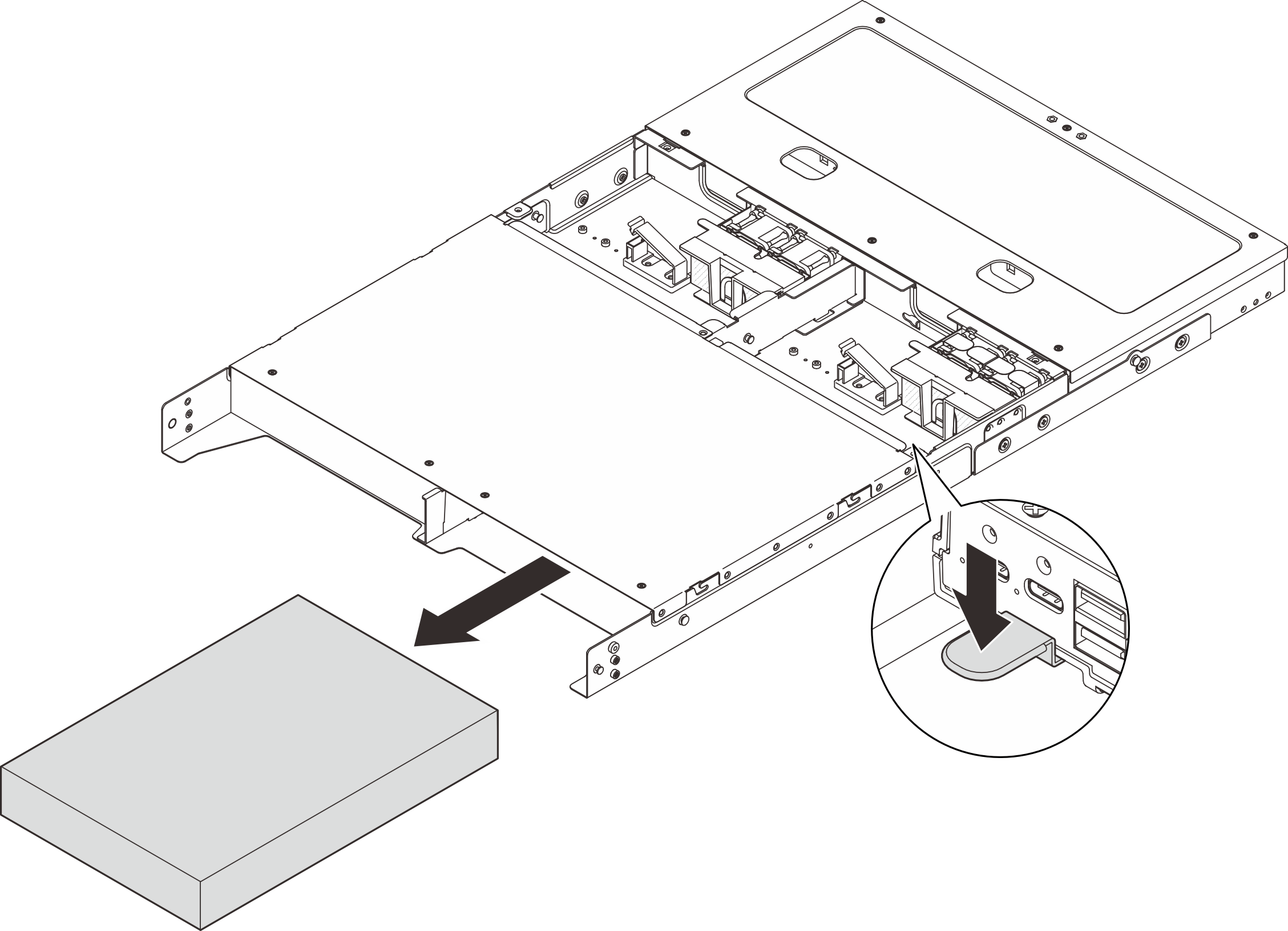

3. Нажмите и удерживайте язычок за узлом, затем извлеките узел из корпуса.
   Рис. 4. Снятие узла



   Прим.

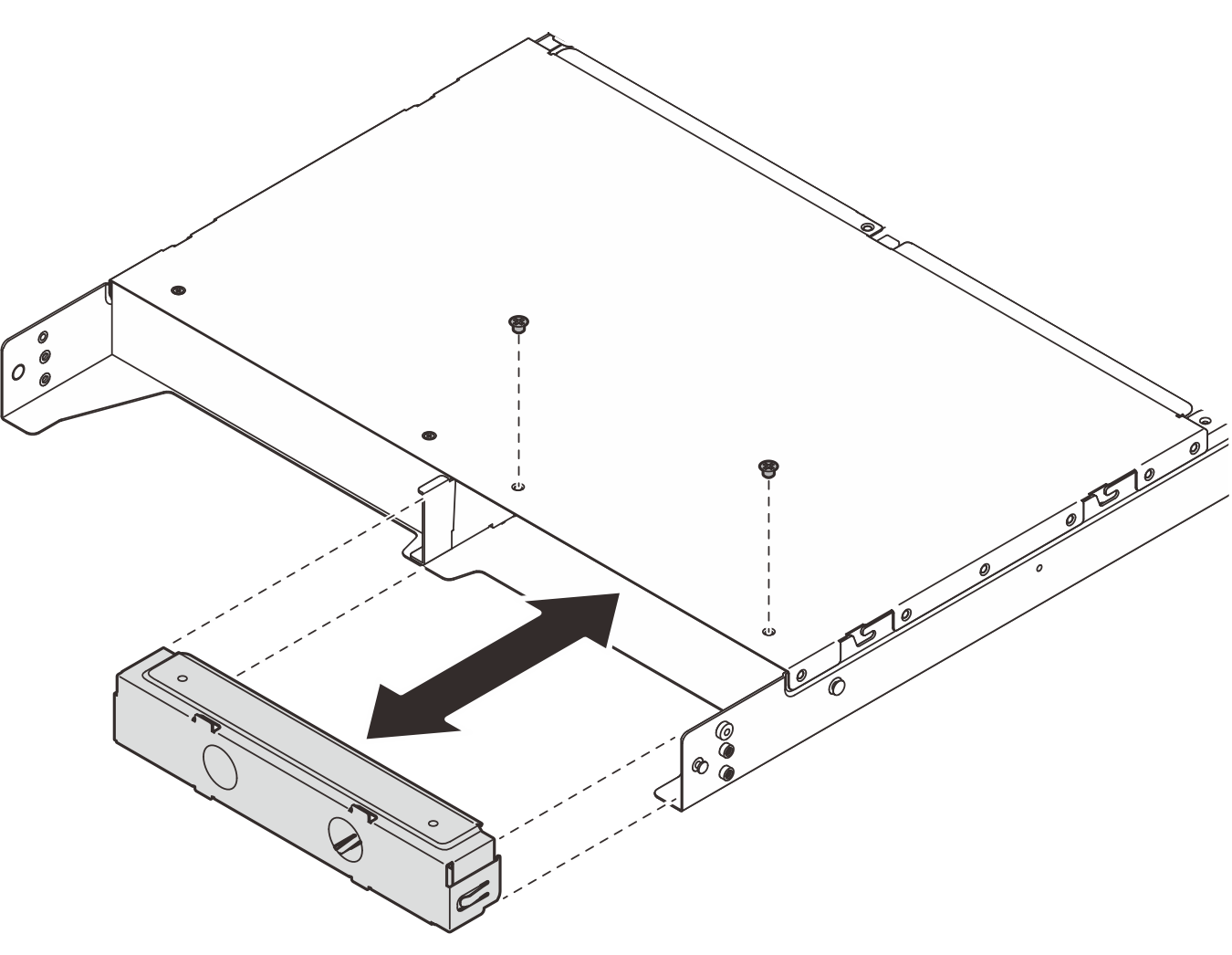

   Отсек для узла должен быть установлен с узлом или заглушкой узла. Чтобы установить заглушку узла, вставьте ее в отсек для узла; затем закрепите заглушку двумя винтами.

   Рис. 5. Установка заглушки узла


4. (Необязательно) Если узел не подлежит повторной установке в корпус, выполните следующие действия:
   1. Измените тип компьютера для правильной работы. См. раздел Изменение типа компьютера для работы в корпусе (только для квалифицированных специалистов).
   2. Снимите кожух вентилятора для монтажа в стойке. См. раздел Снятие кожуха вентилятора в Руководстве пользователя ThinkEdge SE100.
   3. Установите модули вентиляторов в узел. См. раздел Установка модуля вентилятора в Руководстве пользователя ThinkEdge SE100.
   4. Установите кожух вентилятора для монтажа на столе. См. раздел Установка кожуха вентилятора в Руководстве пользователя ThinkEdge SE100.

Процедура

1. Если в стойке установлен кабельный органайзер (CMA), сначала снимите его.
2. Если применимо, отверните винты M6, установленные с задней стороны направляющих.
   Рис. 6. Снятие винта

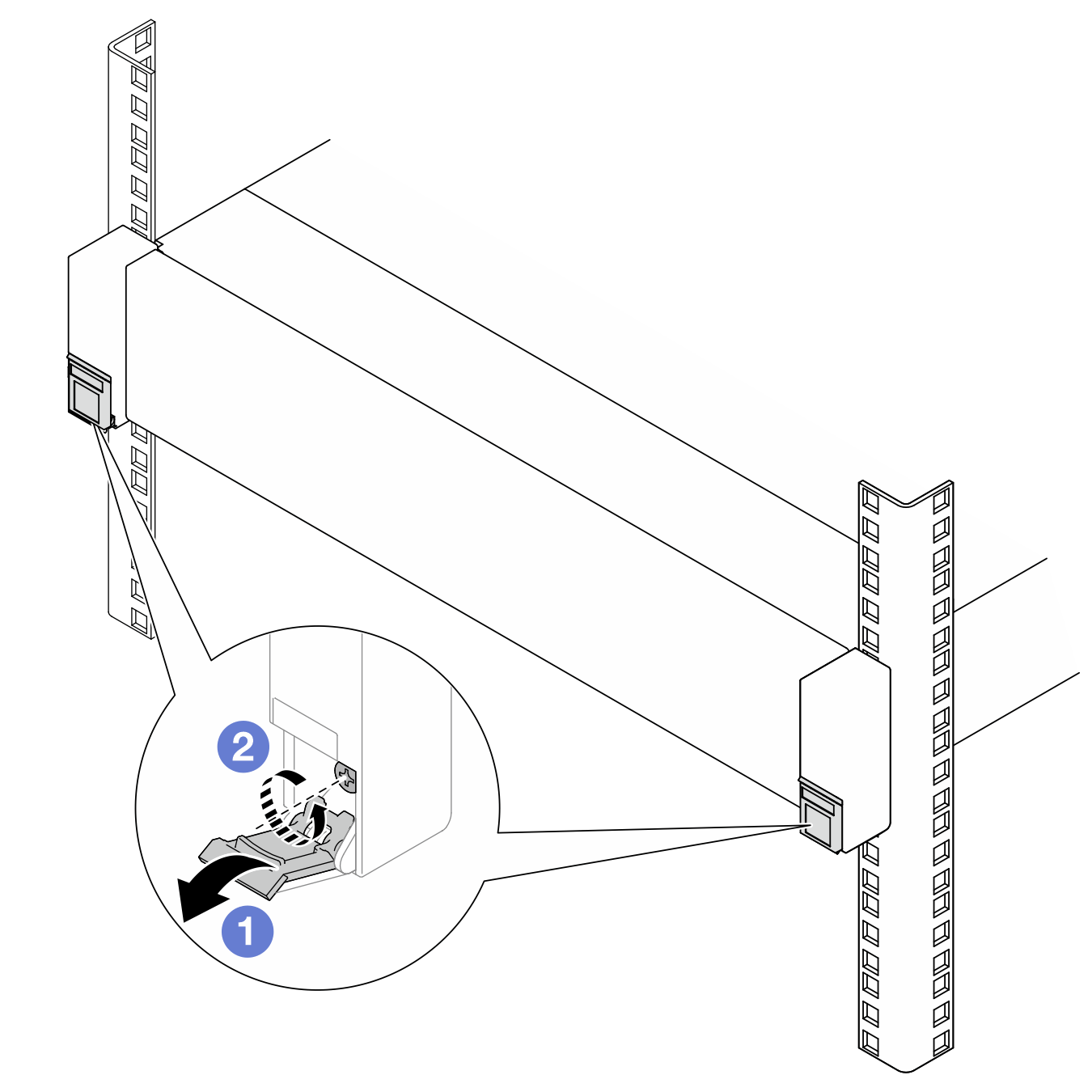

3. Отсоедините корпус от стойки на передней панели.
   Рис. 7. Отсоединение корпуса от стойки






   1. Опустите кожухи на защелках стойки.
   2. Ослабьте винты, фиксирующие корпус.

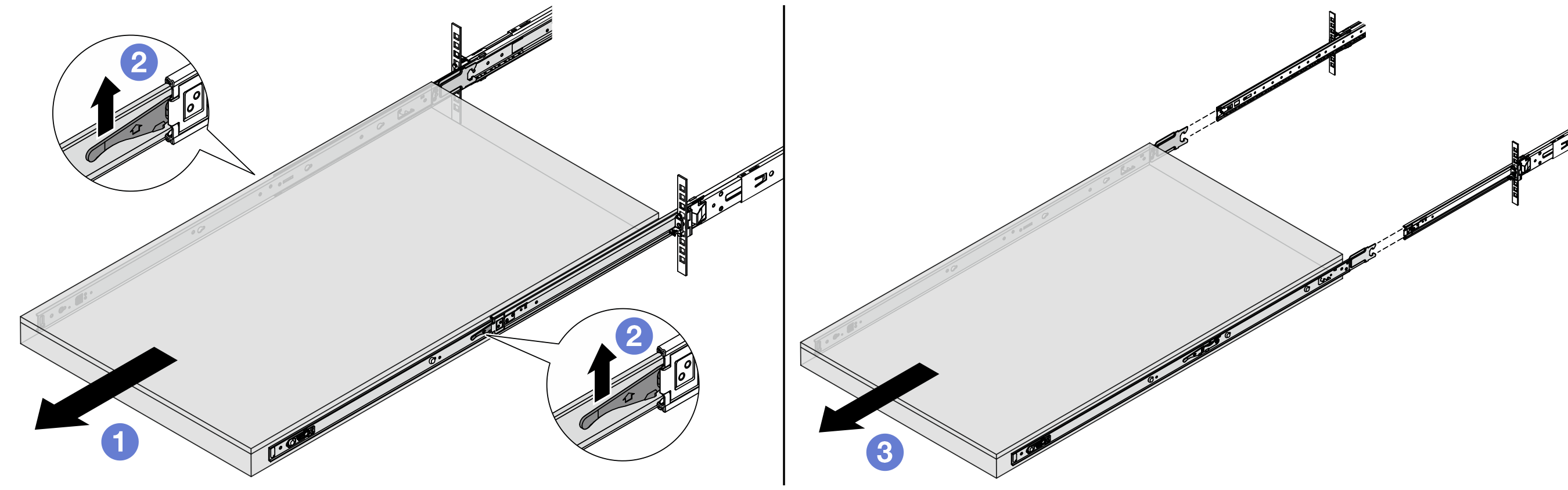

4. Извлеките корпус из стойки.
   Рис. 8. Извлечение корпуса






   1. Выдвиньте корпус до упора.
   2. Поднимите защелки на направляющих.
   3. Поднимите корпус, чтобы полностью снять его с направляющих. Поместите корпус на плоскую и устойчивую поверхность.

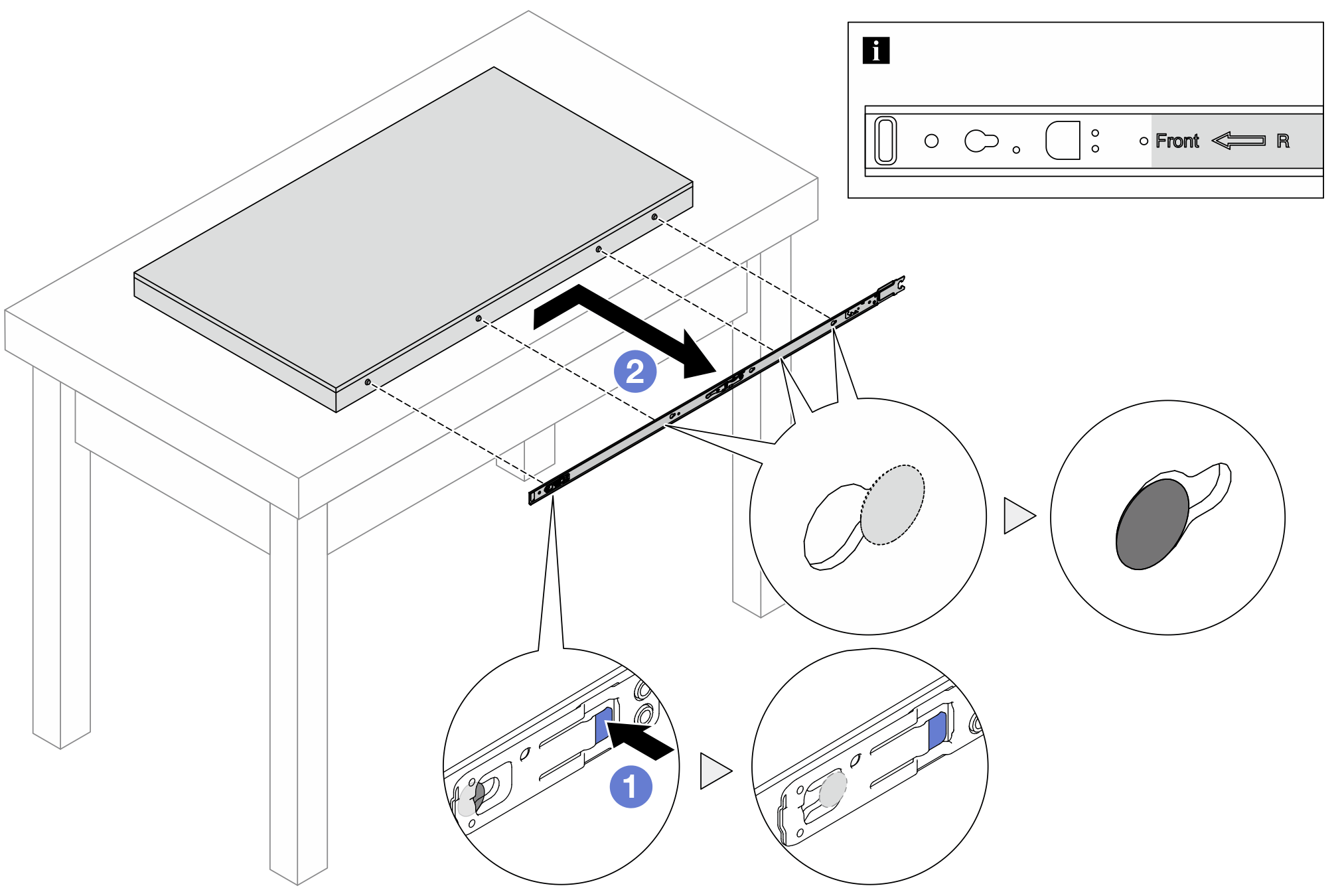

5. При необходимости снимите внутренние направляющие с корпуса.
   Рис. 9. Снятие внутренних направляющих






   1. Нажмите на синий язычок, чтобы освободить защелку.
   2. Сдвиньте внутреннюю направляющую назад, чтобы Т-образные штырьки на корпусе отсоединились от нее.
6. Повторите предыдущий шаг с другой направляющей.
