Retrait de la grille d’aération
Suivez les instructions de la présente section pour retirer la grille d’aération.
À propos de cette tâche
Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
Si le boîtier est installé dans une armoire, faites-le coulisser hors de ses glissières d’armoire afin d’accéder au carter supérieur, ou retirez le boîtier de l’armoire. Voir Retrait d’un nœud de l’armoire.
Procédure

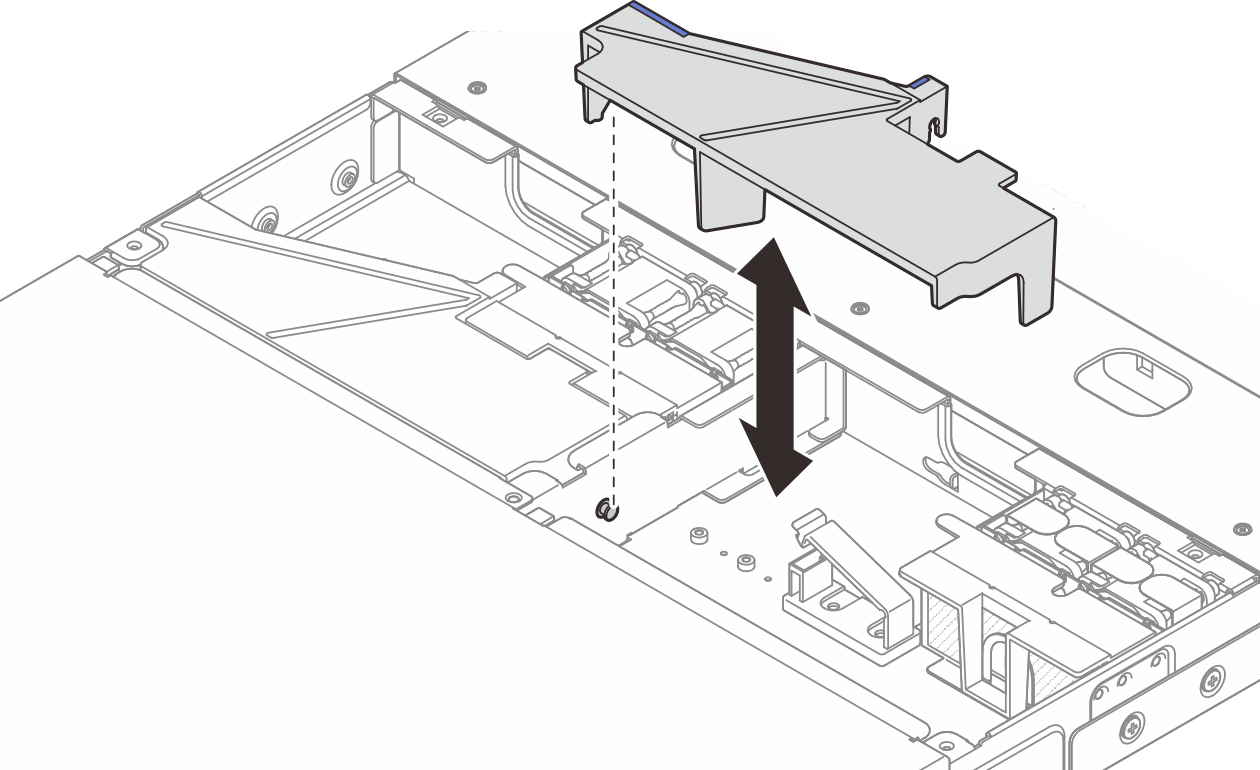

- Pincez la grille d’aération au niveau des points de contact bleus, puis soulevez-la avec précaution hors du boîtier.AvertissementAvant de mettre le serveur sous tension, réinstallez la grille d'aération pour assurer une circulation d'air et un refroidissement adéquats. Si vous utilisez le serveur sans grille d’aération, vous risquez d’endommager les composants serveur.Figure 1. Retrait de la grille d’aération du boîtier 1U2N

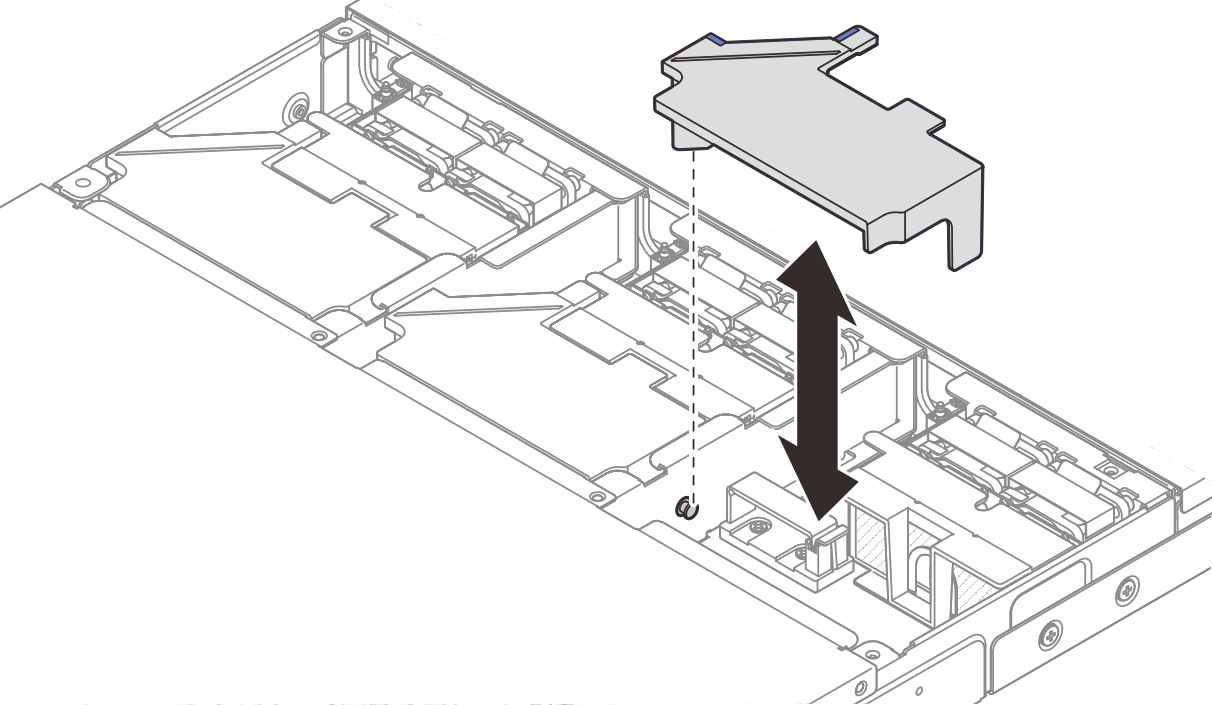

Figure 2. Retrait de la grille d’aération du boîtier 1U3N
Installez une unité de remplacement. Voir Installation de la grille d’aération.
Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
