電源アダプターの取り外し (ラック・マウント)

エンクロージャーから電源アダプターを取り外すには、このセクションの説明に従ってください。

このタスクについて

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

• サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

• サーバーがラックに取り付けられている場合、トップ・カバーにアクセスするためにラック・スライド・レールでサーバーをスライドさせるか、ラックからサーバーを取り外します。ラックからのノードの取り外しを参照してください。

手順

1. このタスクの準備をします。
   1. 中央トップ・カバーを取り外します。中央トップ・カバーの取り外し を参照してください。
   2. 背面トップ・カバーを取り外します。背面トップ・カバーの取り外し を参照してください。
   3. エアー・バッフルを取り外します。エアー・バッフルの取り外し を参照してください。

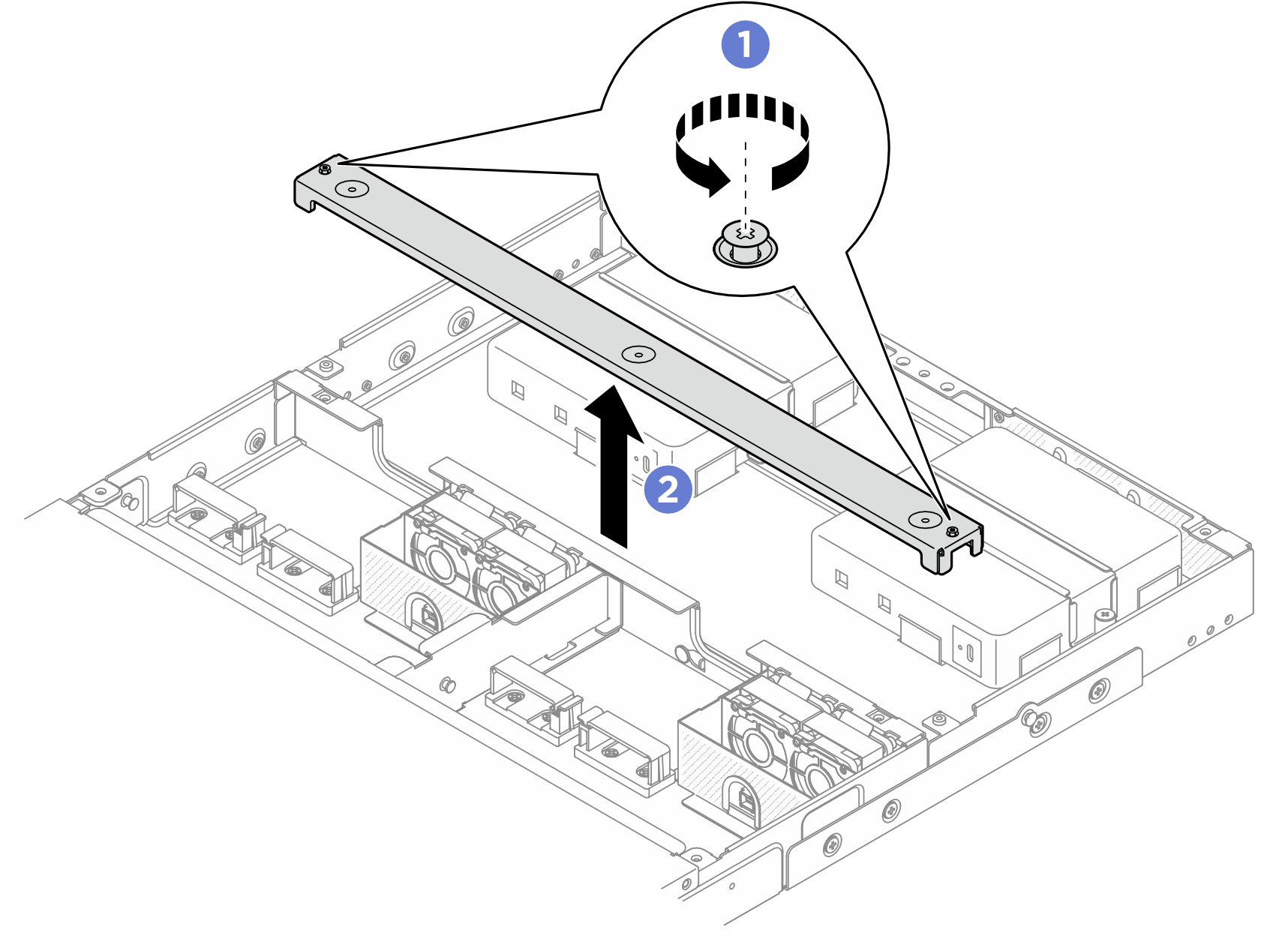

2. クロス・バーを取り外します。
   1. クロス・バーを固定している 2 本の拘束ねじを緩めます。
   2. クロス・バーを持ち、エンクロージャーから取り外します。
      図 1. クロス・バーの取り外し

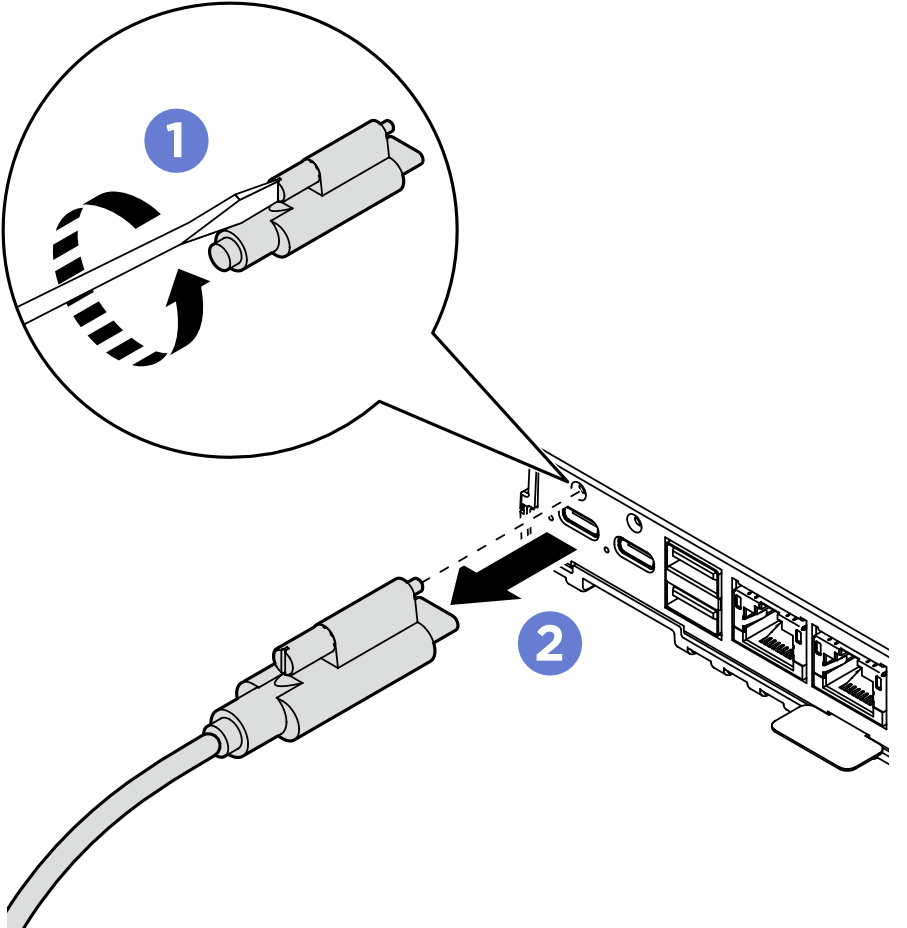

3. 電源ケーブルを取り外します。
   1. マイナス・ドライバーを使用して、電源ケーブルを固定しているねじを緩めます。
   2. 電源ケーブルをノードから外します。
      図 2. 電源ケーブルの取り外し

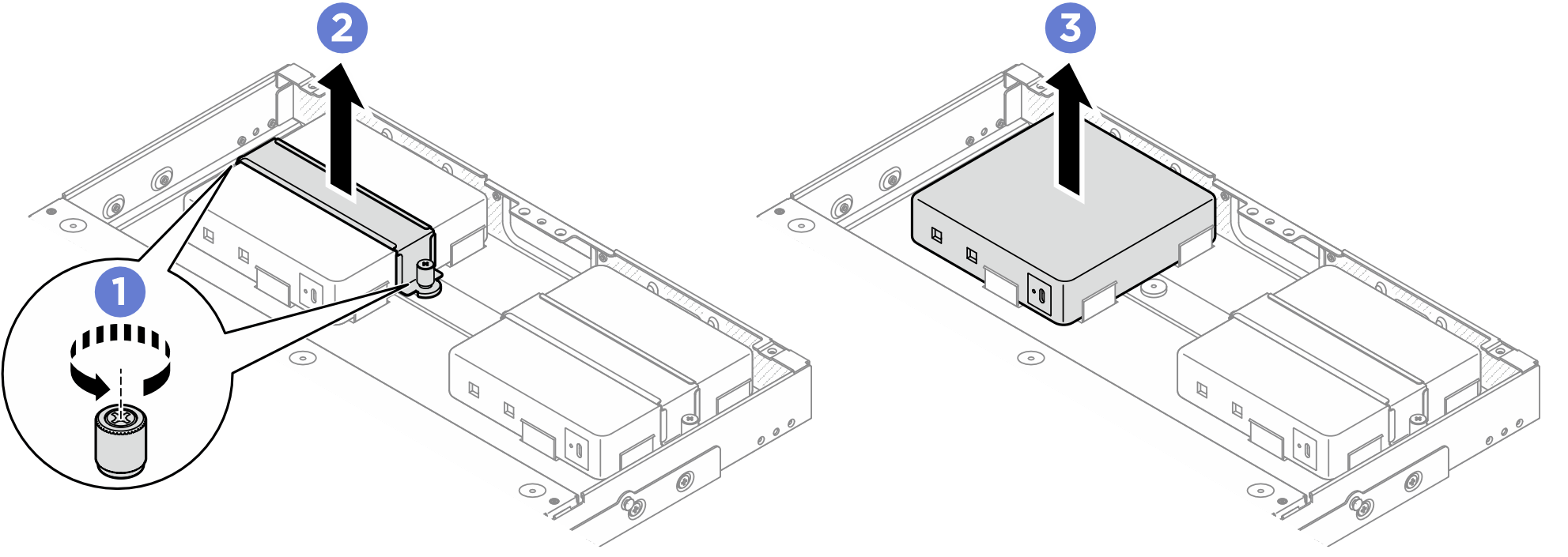

4. 電源アダプターを取り外します。
   1. ねじドライバーを使用して、電源アダプター・ブラケットの両側にある 2 本の拘束ねじを緩めます。
   2. 電源アダプター・ブラケットをエンクロージャーから持ち上げます。
   3. 電源アダプターを慎重に持ち上げて、エンクロージャーから取り外します。
      図 3. 電源アダプターの取り外し
