Remover a tampa de segurança
Siga as instruções nesta seção para remover a tampa de segurança.
Sobre esta tarefa
Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Remover um nó do rack.
Procedimento
- Faça as preparações para essa tarefa.
- Remova a tampa superior central. Consulte Remover a tampa superior central.
- Remova o defletor de ar. Consulte Remover o defletor de ar.
- Desconecte o cabo de alimentação da placa de controle do ventilador do nó. Consulte Conectores de E/S traseiros para localizar os conectores.
- O conector da placa de controle do ventilador na parte traseira do nó está acoplado com uma tampa protetora contra poeira. Recoloque-a depois de desconectar o cabo.
- Remova a tampa de segurança.

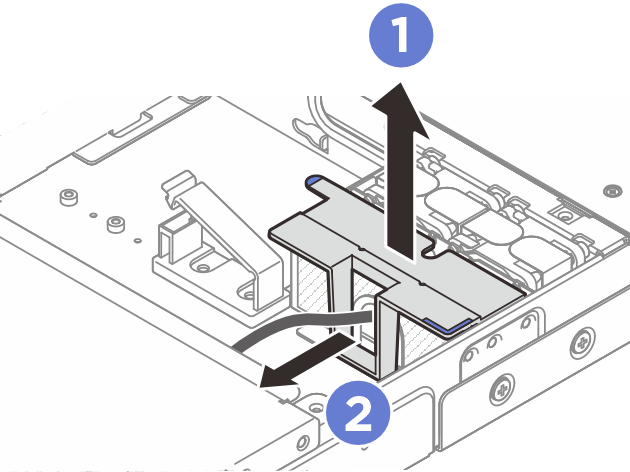

Segure os pontos de contato azuis na tampa de segurança; em seguida, levante a tampa de segurança para desencaixá-la do compartimento da placa de controle do ventilador.
Deslize a tampa de segurança pelo cabo de alimentação da placa de controle do ventilador para removê-la.Figura 1. Removendo a tampa de segurança
Depois de concluir
Instale a tampa da segurança. Consulte Instalar a tampa da segurança.
Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
