Extracción de la cubierta de seguridad
Siga las instrucciones que aparecen en esta sección para quitar la cubierta de seguridad.
Acerca de esta tarea
Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.
Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
Si el alojamiento está instalado en un bastidor, deslice el alojamiento hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o bien quite el alojamiento del bastidor. Consulte Extracción de un nodo del bastidor.
Procedimiento
- Prepárese para esta tarea.
- Quite la cubierta superior central. Consulte Extracción de la cubierta superior central.
- Quite el deflector de aire. Consulte Extracción del deflector de aire.
- Desconecte el cable de alimentación de la placa de control del ventilador del nodo. Consulte Conectores de E/S posteriores para localizar los conectores.
- El conector de la placa de control del ventilador en la parte posterior del nodo tiene un protector antipolvo. Asegúrese de tapar el conector con el protector después de desconectar el cable.
- Quite la cubierta de seguridad.

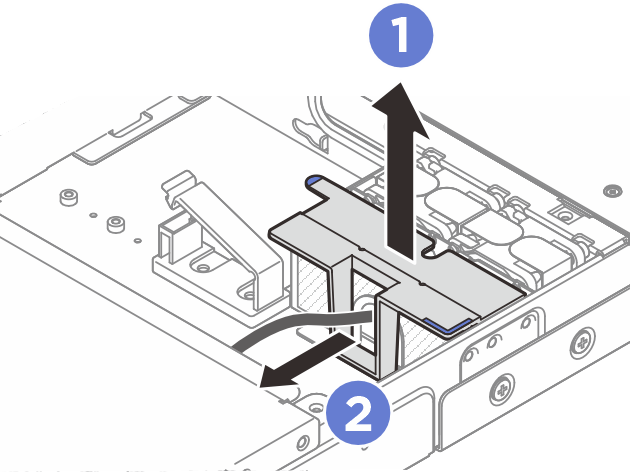

Pellizque los puntos de contacto azules sobre la cubierta de seguridad. Luego, levante la cubierta de seguridad para desengancharla del compartimiento de la placa de control del ventilador.
Deslice la cubierta de seguridad por el cable de alimentación de la placa de control del ventilador para quitarla.Figura 1. Extracción de la cubierta de seguridad
Después de finalizar
Instale la cubierta de seguridad. Consulte Instalación de la cubierta de seguridad.
Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
