Rimozione della copertura di sicurezza
Seguire le istruzioni riportate in questa sezione per rimuovere la copertura di sicurezza.
Informazioni su questa attività
Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.
Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
Se l'enclosure è installato in un rack, estrarre l'enclosure facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere l'enclosure dal rack. Vedere Rimozione di un nodo dal rack.
Procedura
- Effettuare i preparativi per questa attività.
- Rimuovere il coperchio superiore centrale. Vedere Rimozione del coperchio superiore centrale.
- Rimuovere il deflettore d'aria. Vedere Rimozione del deflettore d'aria.
- Scollegare il cavo di alimentazione della scheda di controllo della ventola dal nodo. Per individuare i connettori, vedere Connettori I/O posteriori.
- Il connettore della scheda di controllo della ventola sulla parte posteriore del nodo è dotato di un cappuccio antipolvere protettivo. Assicurarsi di coprire il connettore con il cappuccio dopo aver scollegato il cavo.
- Rimuovere la copertura di sicurezza.
Premere i punti di contatto blu sulla copertura di sicurezza, quindi sollevarla per sganciarla dal telaio della scheda di controllo della ventola.

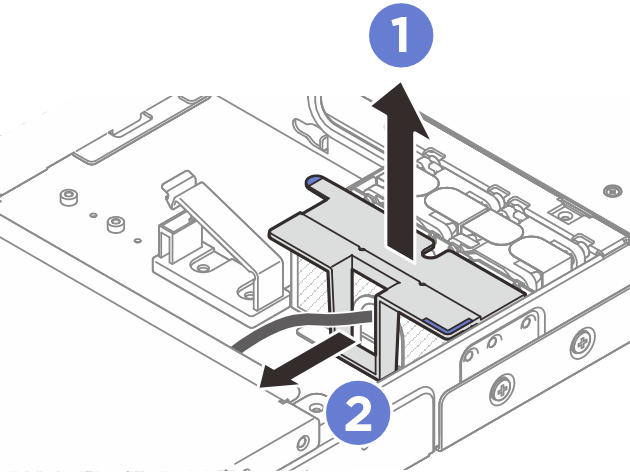

Far scorrere la copertura di sicurezza sul cavo di alimentazione della scheda di controllo della ventola per rimuoverla.Figura 1. Rimozione della copertura di sicurezza
Dopo aver terminato
Installare la copertura di sicurezza. Vedere Installazione della copertura di sicurezza.
Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
