安全カバーの取り外し

安全カバーを取り外すには、このセクションの説明に従ってください。

手順

1. このタスクの準備をします。
   1. 中央トップ・カバーを取り外します。中央トップ・カバーの取り外し を参照してください。
   2. エアー・バッフルを取り外します。エアー・バッフルの取り外し を参照してください。
   3. ノードからファン制御ボードの電源ケーブルを外します。コネクターの位置を確認するには、背面 I/O コネクターを参照してください。
2. ノードの背面にあるファン制御ボード・コネクターには、保護ダスト・キャップが取り付けられています。ケーブルを取り外した後は、必ず元通りにキャップを取り付けてください。
3. 安全カバーを取り外します。
   1. 安全カバーの青いタッチ・ポイントを持ち、安全カバーを持ち上げて、ファン制御ボード・ケージとの連結を解除します。
   2. 安全カバーをファン制御ボードの電源ケーブルに沿ってスライドさせ、取り外します。

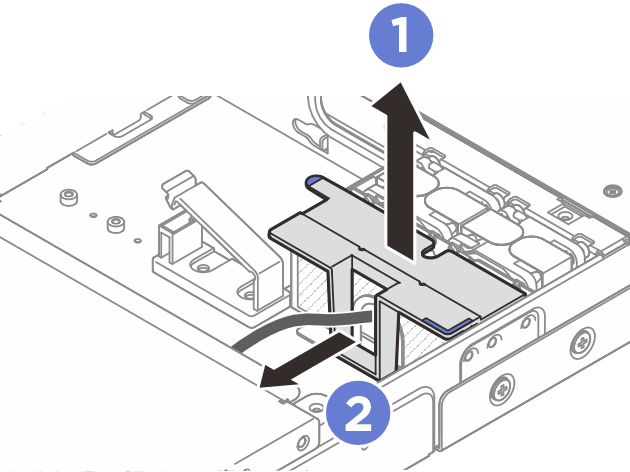

      図 1. 安全カバーの取り外し
