背面 I/O コネクター

以下の図は、ノードおよび拡張キットの背面にある内蔵コネクターを示しています。これらを内部ケーブルの配線に使用します。

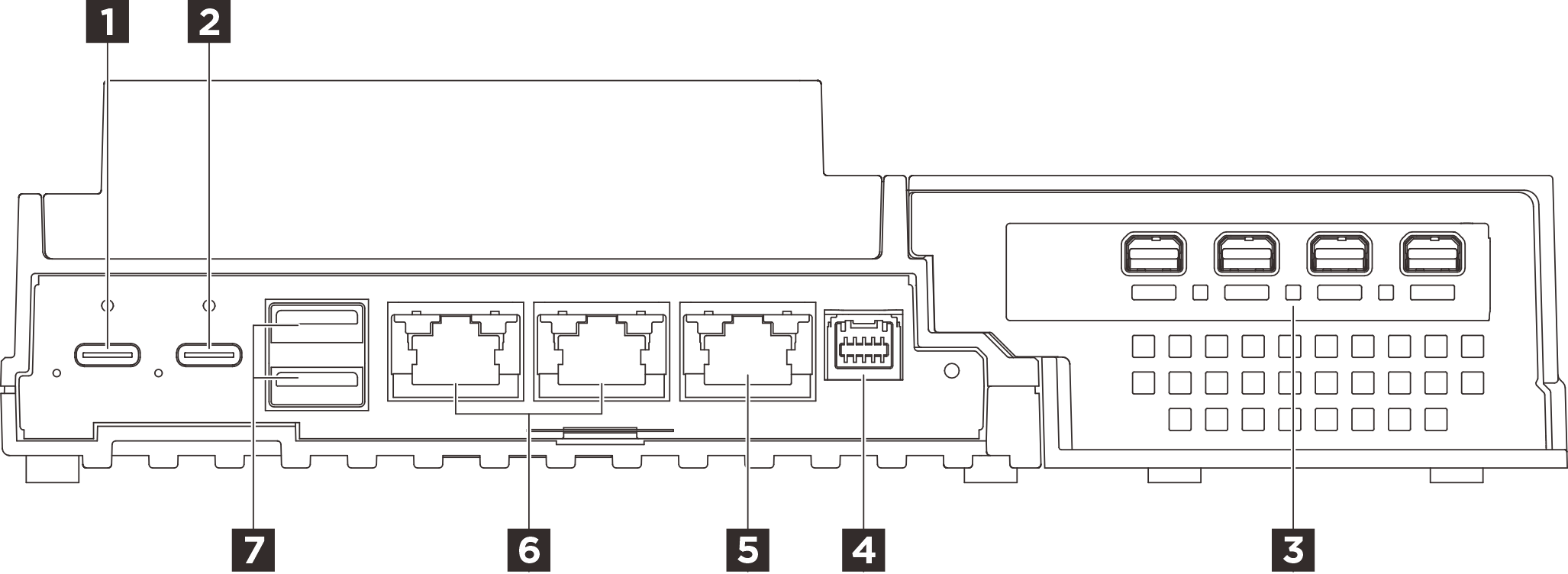

図 1. 背面 I/O コネクター

表 1. 背面 I/O コネクター

1 USB 3.0 Type-C 電源コネクター 1	2 USB 3.0 Type-C 電源コネクター 2
3 PCIe アダプター・コネクター (拡張キット)	4 ファン制御ボード・コネクター
5 XCC システム管理ポート (10/100/1000 Mbps RJ-45)	6 1GbE RJ-45 コネクター
7 USB 3.2 Gen2 (10 Gbps) Type-A コネクター

ケーブル配線の詳細については、内部ケーブルの配線を参照してください。
