背面 I/O 接頭

下圖顯示節點背面的內部接頭和用於內部纜線佈線的擴充套件。

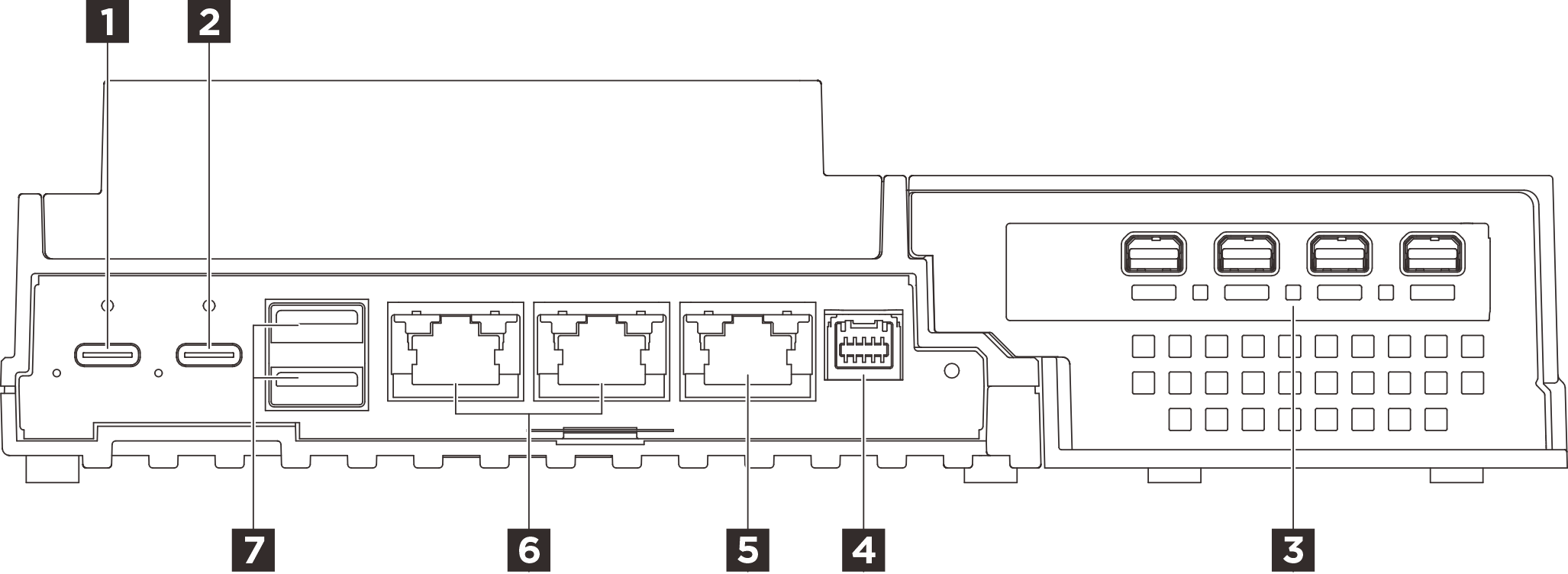

圖 1. 背面 I/O 接頭

表 1. 背面 I/O 接頭

1 USB 3.0 Type-C 電源接頭 1	2 USB 3.0 Type-C 電源接頭 2
3 PCIe 配接卡接頭（擴充套件）	4 風扇控制板接頭
5 XCC 系統管理埠 (10/100/1000 Mbps RJ-45)	6 1GbE RJ-45 接頭
7 USB 3.2 Gen2 (10 Gbps) Type-A 接頭

如需纜線佈線的相關資訊，請參閱內部纜線佈線。
