Connecteurs d’E-S arrière

Les illustrations suivantes présentent les connecteurs internes à l’arrière du nœud et du kit d’extension qui sont utilisés pour le cheminement interne des câbles.

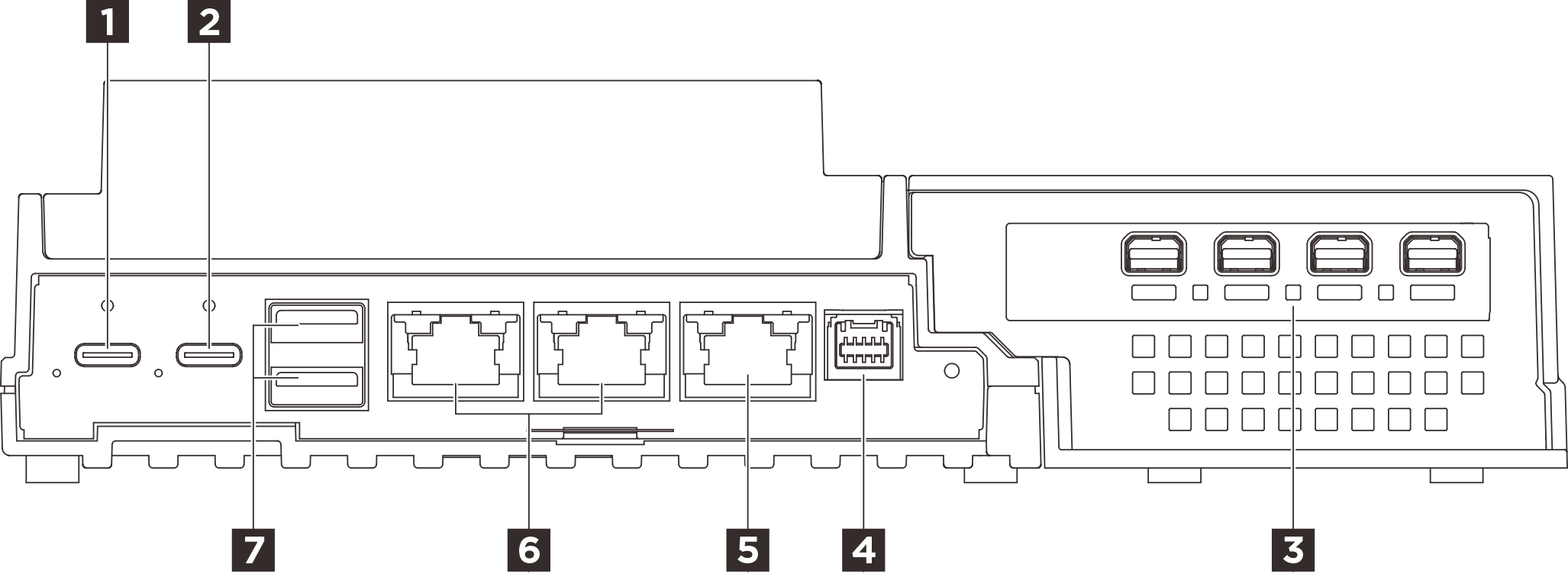

Figure 1. Connecteurs d’E-S arrière

Tableau 1. Connecteurs d’E-S arrière

1 Connecteur d’alimentation USB 3.0 Type-C 1	2 Connecteur d’alimentation USB 3.0 Type-C 2
3 Connecteurs d’adaptateur PCIe (kit d’extension)	4 Connecteur de la carte de contrôleur de ventilation
5 Port de gestion du système XCC (10/100/1000 Mbit/s RJ-45)	6 Connecteurs RJ-45 1 GbE
7 Connecteurs USB 3.2 Gen2 (10 Gbit/s) Type-A

Pour plus d’informations sur le cheminement des câbles, voir Cheminement interne des câbles.
