背面 I/O 接口

下图展示了节点和扩展套件背面用于内部线缆布放的内部接口。

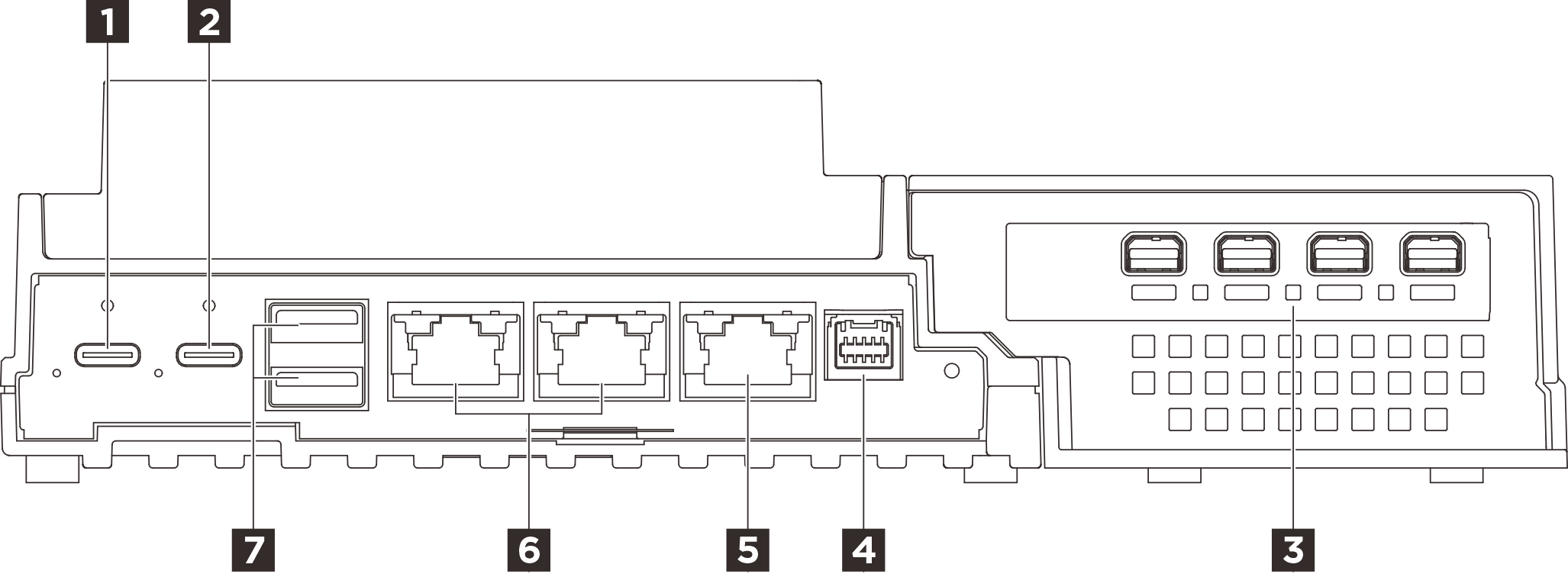

图 1. 背面 I/O 接口

表 1. 背面 I/O 接口

1 USB 3.0 Type-C 电源接口 1	2 USB 3.0 Type-C 电源接口 2
3 PCIe 适配器接口（扩展套件）	4 风扇控制板接口
5 XCC 系统管理端口（10/100/1000 Mbps RJ-45）	6 1 GbE RJ-45 接口
7 USB 3.2 Gen2（10 Gbps）Type-A 接口

有关线缆布放的更多信息，请参阅 内部线缆布放。
