Connettori I/O posteriori

Le figure seguenti mostrano i connettori interni sul lato posteriore del nodo e del kit di espansione utilizzati per l'instradamento dei cavi interni.

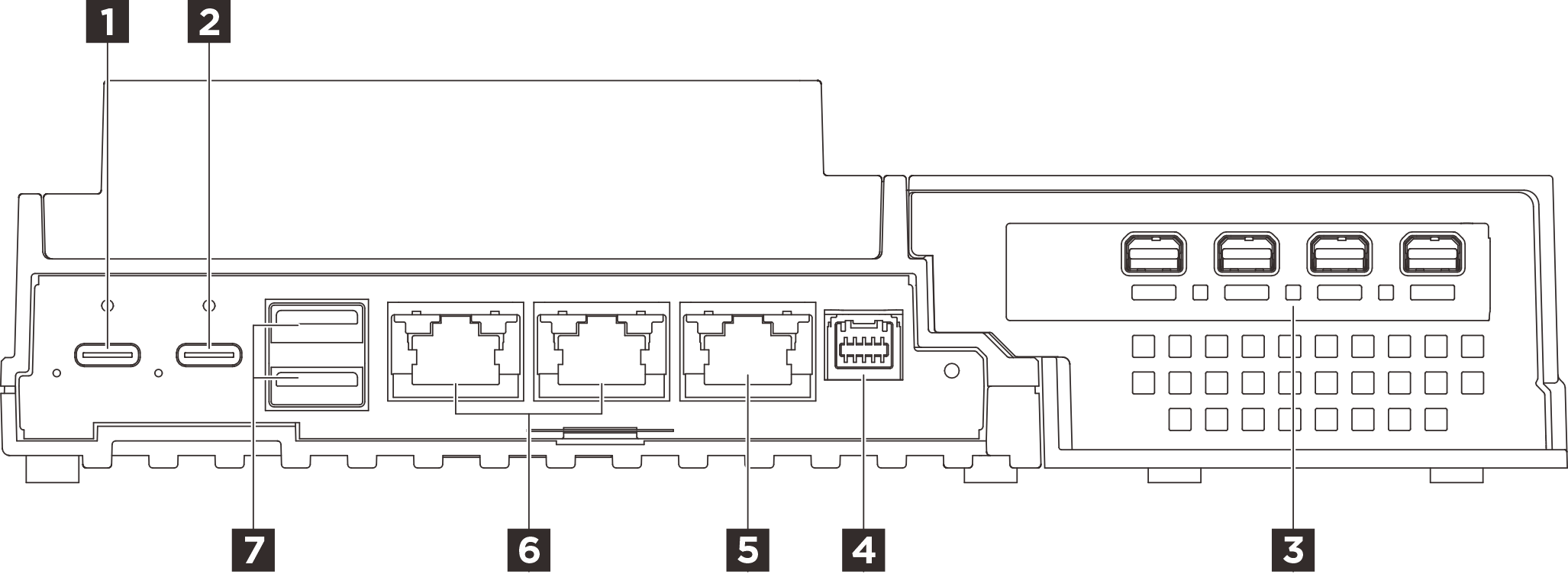

Figura 1. Connettori I/O posteriori

Tabella 1. Connettori I/O posteriori

1 Connettore di alimentazione USB 3.0 Type-C 1	2 Connettore di alimentazione USB 3.0 Type-C 2
3 Connettori dell'adattatore PCIe (kit di espansione)	4 Connettore della scheda di controllo della ventola
5 Porta di gestione del sistema XCC (RJ-45 da 10/100/1000 Mbps)	6 Connettori RJ-45 da 1 GbE
7 Connettori USB 3.2 Gen 2 (10 Gbps) Type-A

Per ulteriori informazioni sull'instradamento dei cavi, vedere Instradamento dei cavi interni.
