E/A-Anschlüsse an der Rückseite
In den folgenden Abbildungen sind die internen Anschlüsse an der Rückseite des Knotens und Erweiterungssatzes dargestellt, die für die interne Kabelführung verwendet werden.

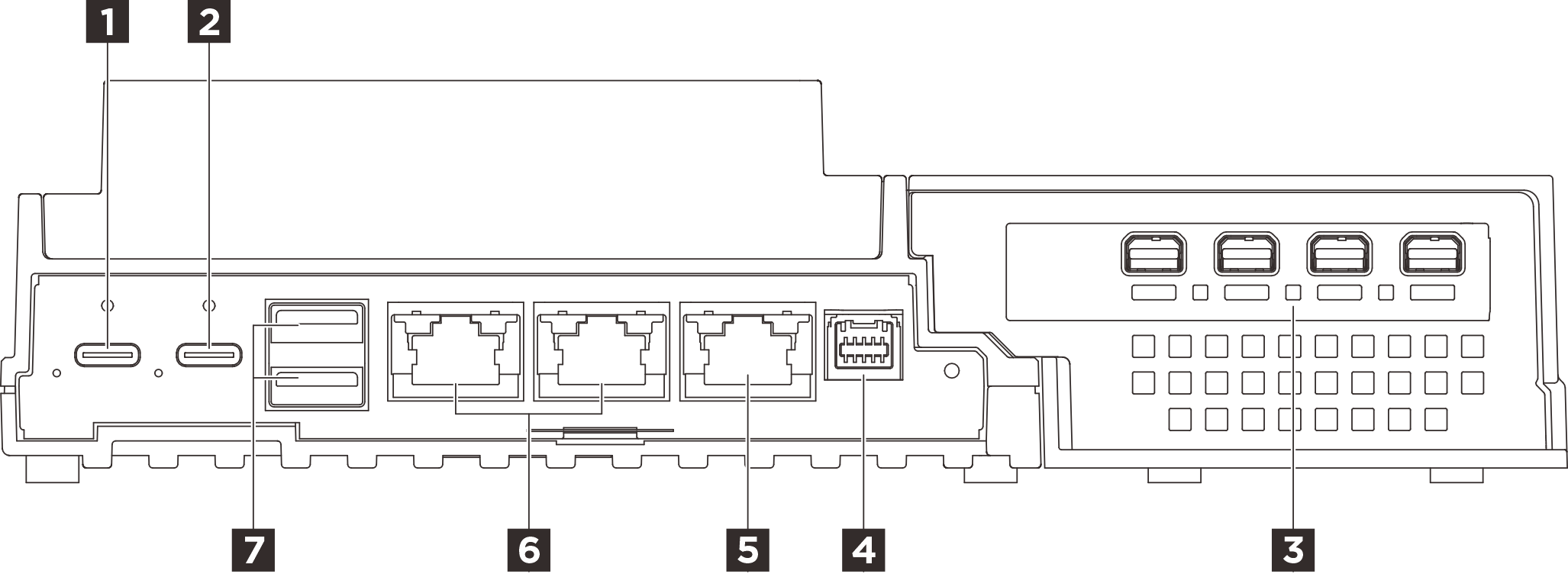

Abbildung 1. E/A-Anschlüsse an der Rückseite
| 1 USB 3.0 Type-C-Netzteilanschluss 1 | 2 USB 3.0 Type-C-Netzteilanschluss 2 |
| 3 PCIe-Adapteranschlüsse (Erweiterungssatz) | 4 Lüfterplatinenanschluss |
| 5 XCC-Systemmanagement-Anschluss (10/100/1.000 Mbit/s RJ-45) | 6 1GbE RJ-45-Anschlüsse |
| 7 USB 3.2 Gen 2 Type-A-Anschlüsse (10 Gbit/s) |
