Conectores de E/S posteriores

En las siguientes ilustraciones, se muestran los conectores internos de la parte posterior del nodo y el kit de expansión que se utilizan para la disposición interna de los cables.

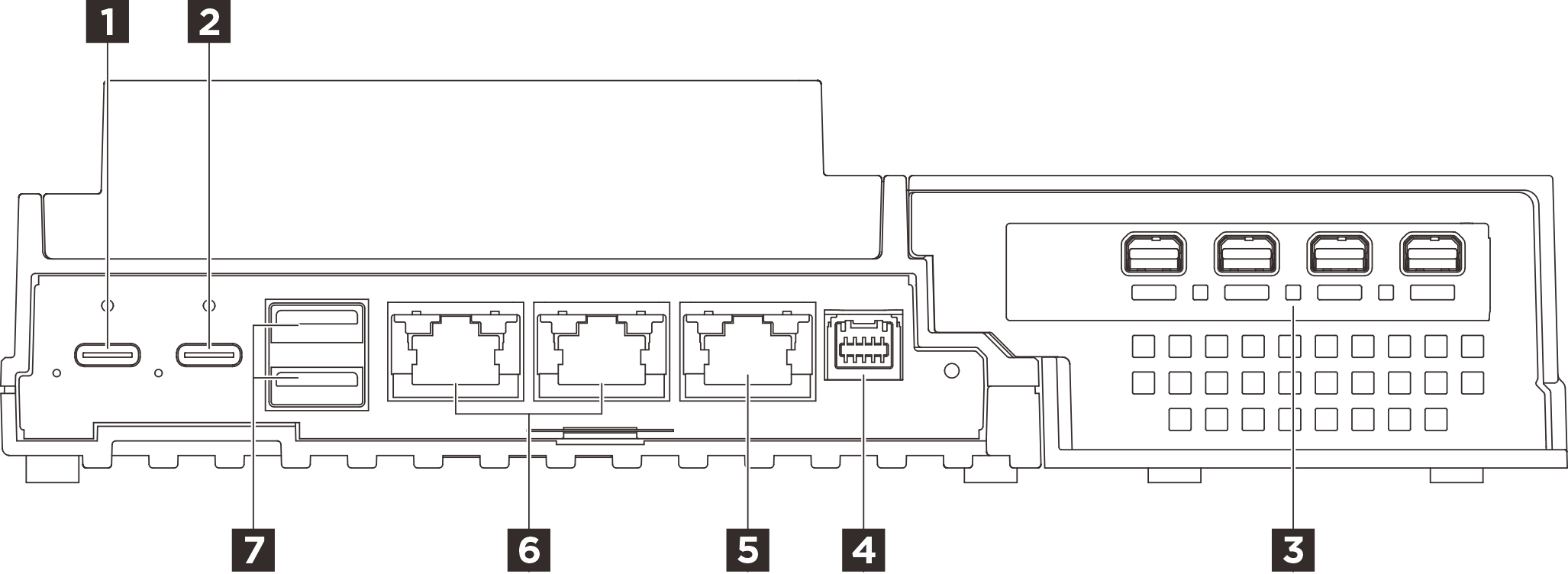

Figura 1. Conectores de E/S posteriores

Tabla 1. Conectores de E/S posteriores
1 Conector 1 de alimentación USB 3.0 de tipo C2 Conector 2 de alimentación USB 3.0 de tipo C
3 Conectores del adaptador PCIe (kit de expansión)4 Conector de la placa de control del ventilador
5 Puerto de gestión del sistema XCC (10/100/1000 Mbps RJ-45)6 Conectores RJ-45 de 1 GbE
7 Conectores USB 3.2 Gen2 (10 Gbps) de tipo A
Para obtener más información acerca de la disposición de los cables, consulte Disposición interna de los cables.
