Задние разъемы ввода-вывода

На следующих рисунках показаны внутренние разъемы с задней стороны узла и комплекта расширения, используемые для прокладки внутренних кабелей.

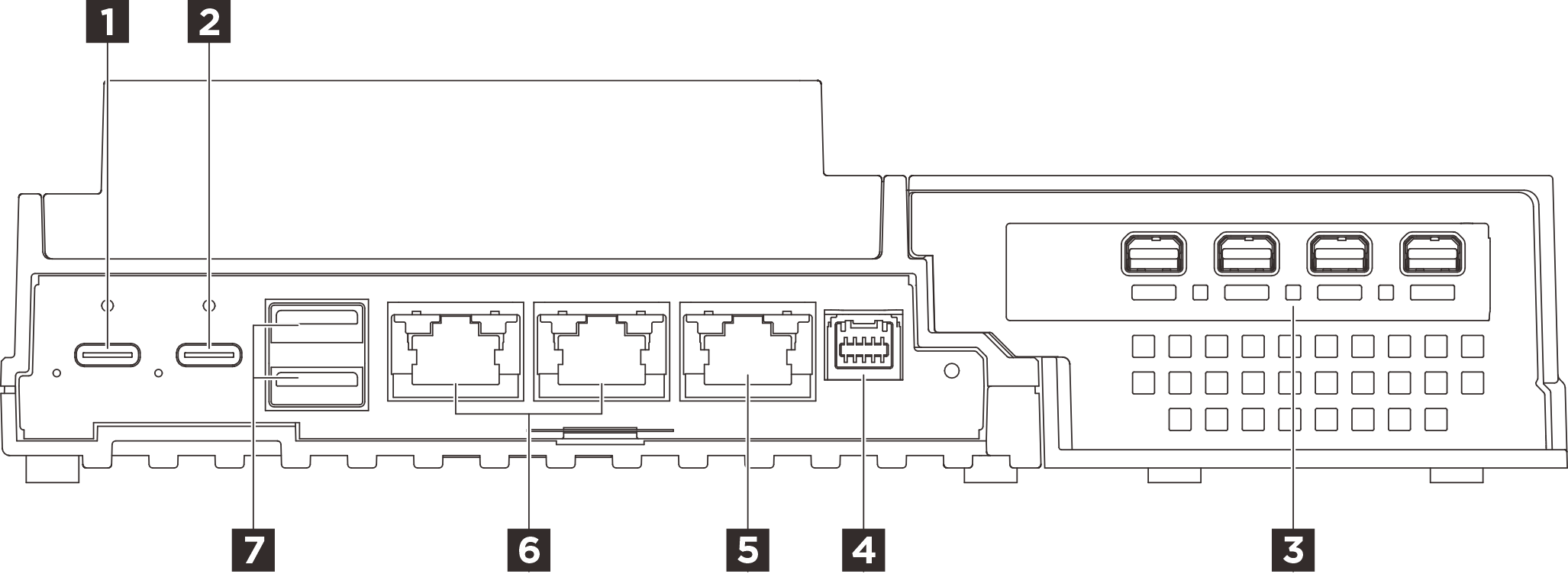

Рис. 1. Задние разъемы ввода-вывода

Табл. 1. Задние разъемы ввода-вывода

1 Разъем питания USB 3.0 Type-C 1	2 Разъем питания USB 3.0 Type-C 2
3 Разъемы адаптера PCIe (комплект расширения)	4 Разъем платы управления вентилятором
5 Порт управления системой XCC (RJ-45 10/100/1000 Мбит/с)	6 Разъемы RJ-45 1GbE
7 Разъемы USB 3.2 Gen2 (10 Гбит/с) Type-A

Дополнительные сведения о прокладке кабелей см. по адресу Прокладка внутренних кабелей.
