Снятие защитного кожуха
В этом разделе приведены инструкции по снятию защитного кожуха.
Об этой задаче
Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Снятие узла со стойки.
Процедура
- Выполните подготовительные действия для этой задачи.
- Снимите средний верхний кожух. См. раздел Снятие среднего верхнего кожуха.
- Снимите дефлектор. См. раздел Снятие дефлектора.
- Отключите кабель питания платы управления вентилятором от узла. Сведения о расположении разъемов см. в разделе Задние разъемы ввода-вывода.
- Разъем платы управления вентилятором на задней стороне узла закрыт пылезащитным колпачком. Обязательно установите его на место после отключения кабеля.
- Снимите защитный кожух.
Удерживая синие контактные точки на защитном кожухе, поднимите защитный кожух, чтобы отсоединить его от отсека платы управления вентилятором.

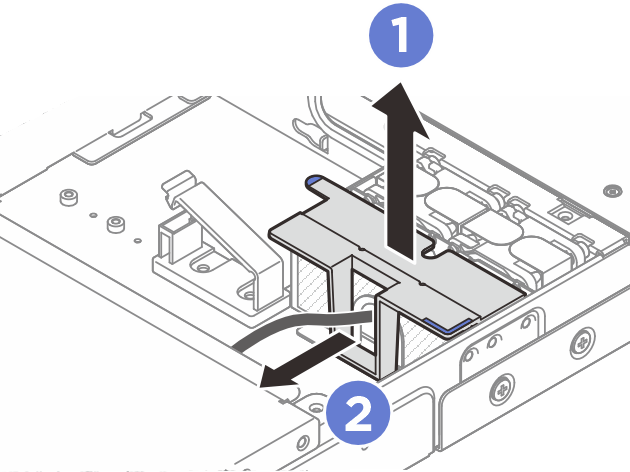

Пропустите кабель питания платы управления вентилятором через защитный кожух, чтобы снять кожух.Рис. 1. Снятие защитного кожуха
После завершения
Установите защитный кожух. См. раздел Установка защитного кожуха.
При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
