Retrait du carter de sécurité
Suivez les instructions de cette section pour retirer le carter de sécurité.
À propos de cette tâche
Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières à coulissement de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Retrait d’un nœud de l’armoire.
Procédure
- Préparez-vous à cette tâche.
- Retirez le carter supérieur central. Voir Retrait du carter supérieur central.
- Retirez la grille d’aération. Voir Retrait de la grille d’aération.
- Débranchez le cordon d’alimentation de la carte de contrôleur de ventilation du nœud. Voir Connecteurs d’E-S arrière pour savoir où se trouvent les connecteurs.
- Le connecteur de la carte de contrôleur de ventilation à l’arrière du nœud est muni d’un capuchon de protection contre la poussière. Veillez à le remettre en place une fois le câble débranché.
- Retirez le carter de sécurité.

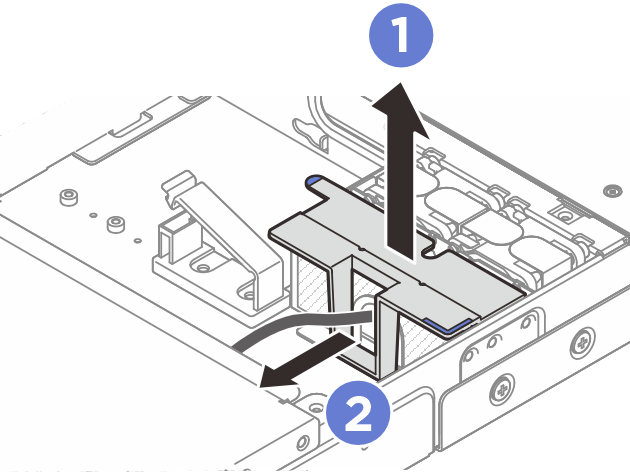

Tenez les points de contact bleus sur le carter de sécurité, puis soulevez le carter de sécurité pour le libérer du boîtier de carte de contrôleur de ventilation.
Faites glisser le carter de sécurité le long du cordon d’alimentation de la carte de contrôleur de ventilation pour le retirer.Figure 1. Retrait du carter de sécurité
Après avoir terminé
Installez le carter de sécurité. Voir Installation du carter de sécurité.
Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
