Установка защитного кожуха
В этом разделе приведены инструкции по установке дефлектора процессора.
Об этой задаче
Внимание
Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
Процедура
- Установите защитный кожух.
Пропустите кабель питания платы управления вентилятором через защитный кожух.

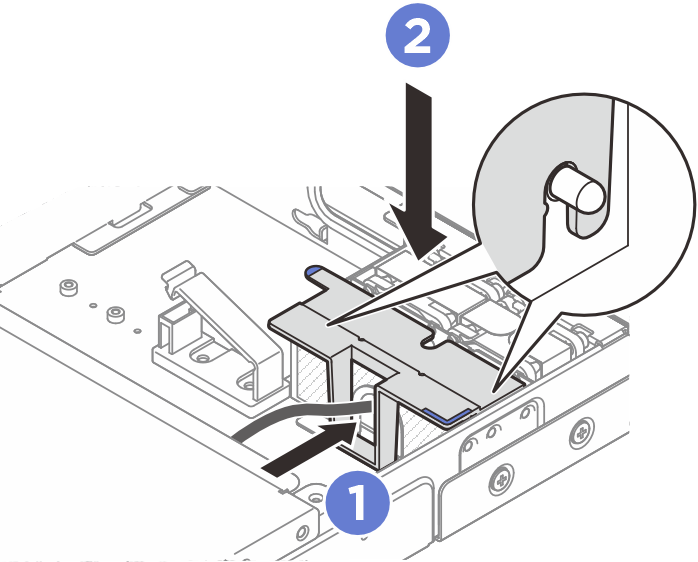

Совместите защитный кожух с отсеком платы управления вентилятором; затем вставьте защитный кожух в отсек питания платы управления вентилятором до щелчка.Рис. 1. Установка защитного кожуха
- Разъем платы управления вентилятором на задней стороне узла закрыт пылезащитным колпачком. Обязательно снимите его перед подключением кабеля к разъему.
После завершения
- Подключите кабель питания платы управления вентилятором. См. раздел Руководство по прокладке внутренних кабелей корпуса ThinkEdge SE100.
- Установите дефлектор. См. раздел Установка дефлектора.
- Установите средний верхний кожух. См. раздел Установка среднего верхнего кожуха.
- Завершите замену компонентов. См. раздел Завершение замены компонентов.
