Sicherheitsabdeckung installieren
Führen Sie die Anweisungen in diesem Abschnitt aus, um die Prozessorluftführung zu installieren.
Zu dieser Aufgabe
Achtung
Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.
Vorgehensweise
- Installieren Sie die Sicherheitsabdeckung.
Schieben Sie die Sicherheitsabdeckung durch das Netzkabel der Lüfterplatine.

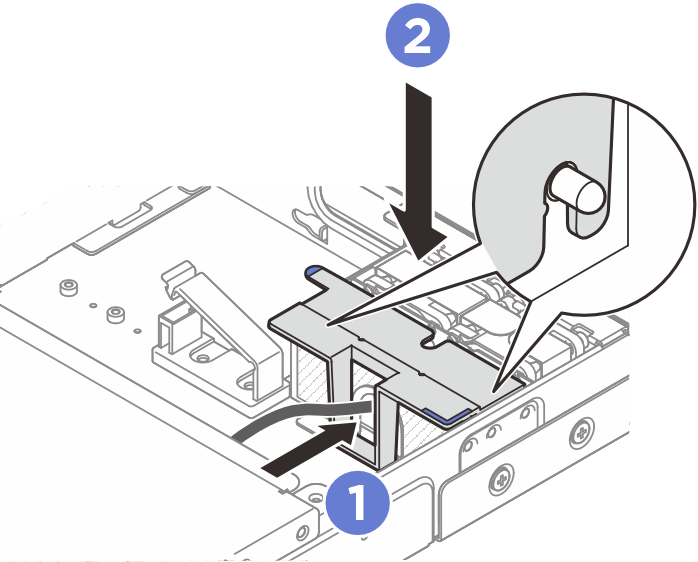

Richten Sie die Sicherheitsabdeckung am Lüfterplatinenrahmen aus und setzen Sie die Sicherheitsabdeckung dann in den Lüfterplatinenrahmen ein, bis sie einrastet.Abbildung 1. Installieren der Sicherheitsabdeckung
- Der Anschluss der Lüfterplatine an der Rückseite des Knotens ist mit einer Staubschutzkappe versehen. Entfernen Sie diese zuerst, bevor Sie das Kabel an den Anschluss anschließen.
Nach dieser Aufgabe
- Schließen Sie das Netzkabel der Lüfterplatine wieder an. Siehe ThinkEdge SE100 Gehäuse – Handbuch für interne Kabelführung.
- Installieren Sie die Luftführung. Siehe Luftführung installieren.
- Installieren Sie die mittlere obere Abdeckung. Siehe Mittlere obere Abdeckung installieren.
- Schließen Sie den Austausch der Komponenten ab. Siehe Austausch von Komponenten abschließen.
