Вид корпуса сверху

На рисунках в этом разделе представлены сведения о виде корпуса сверху.

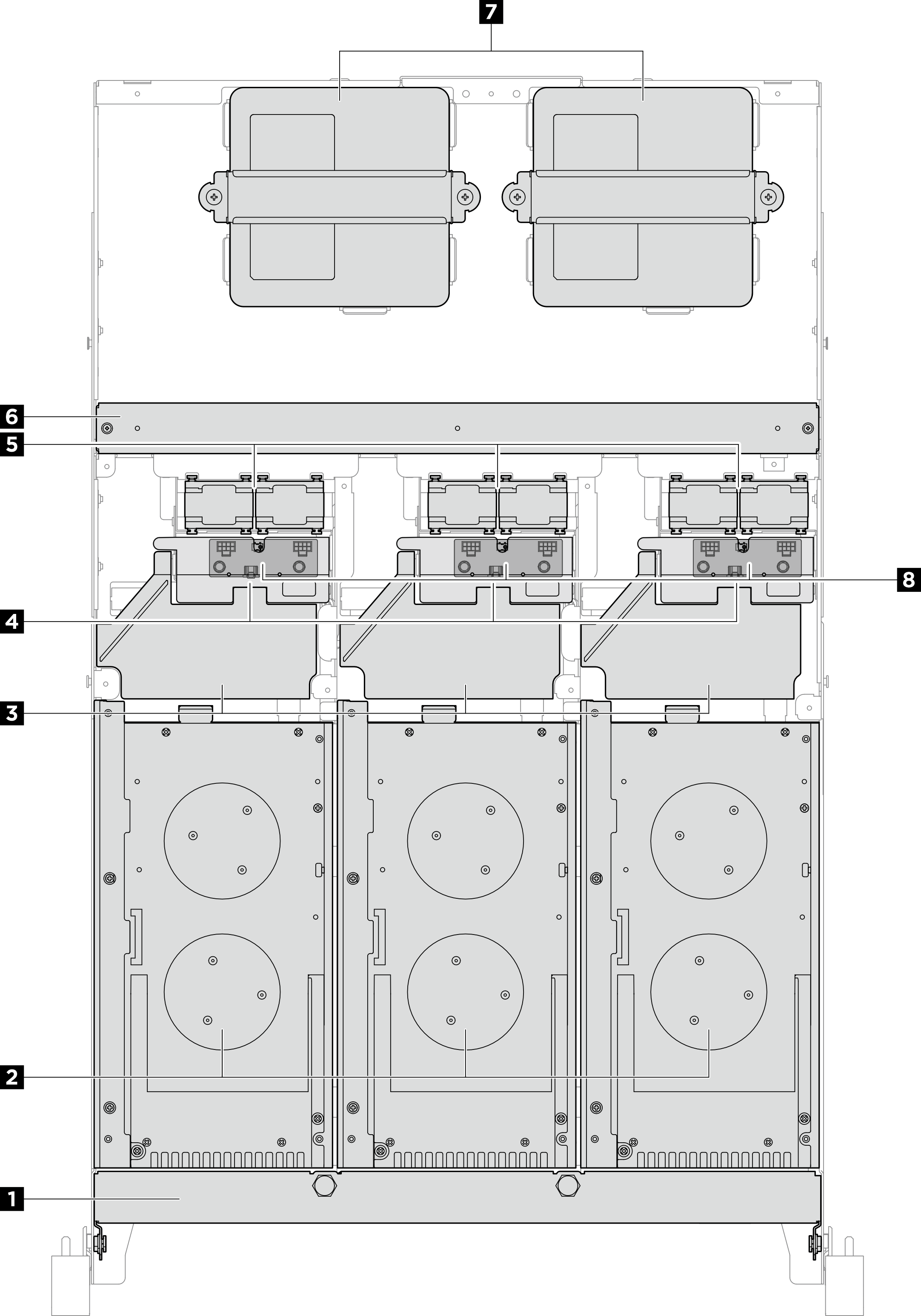

Вид сверху корпуса ThinkEdge SE100 1U3N​

Рис. 1. Вид сверху корпуса ThinkEdge SE100 1U3N

Табл. 1. Компоненты в корпусе 1U3N, вид сверху

1 Транспортировочная скоба	2 Узлы
3 Дефлекторы	4 Защитные кожухи
5 Модули вентиляторов	6 Поперечная планка
7 Адаптеры питания мощностью 300 Вт	8 Платы управления вентилятором

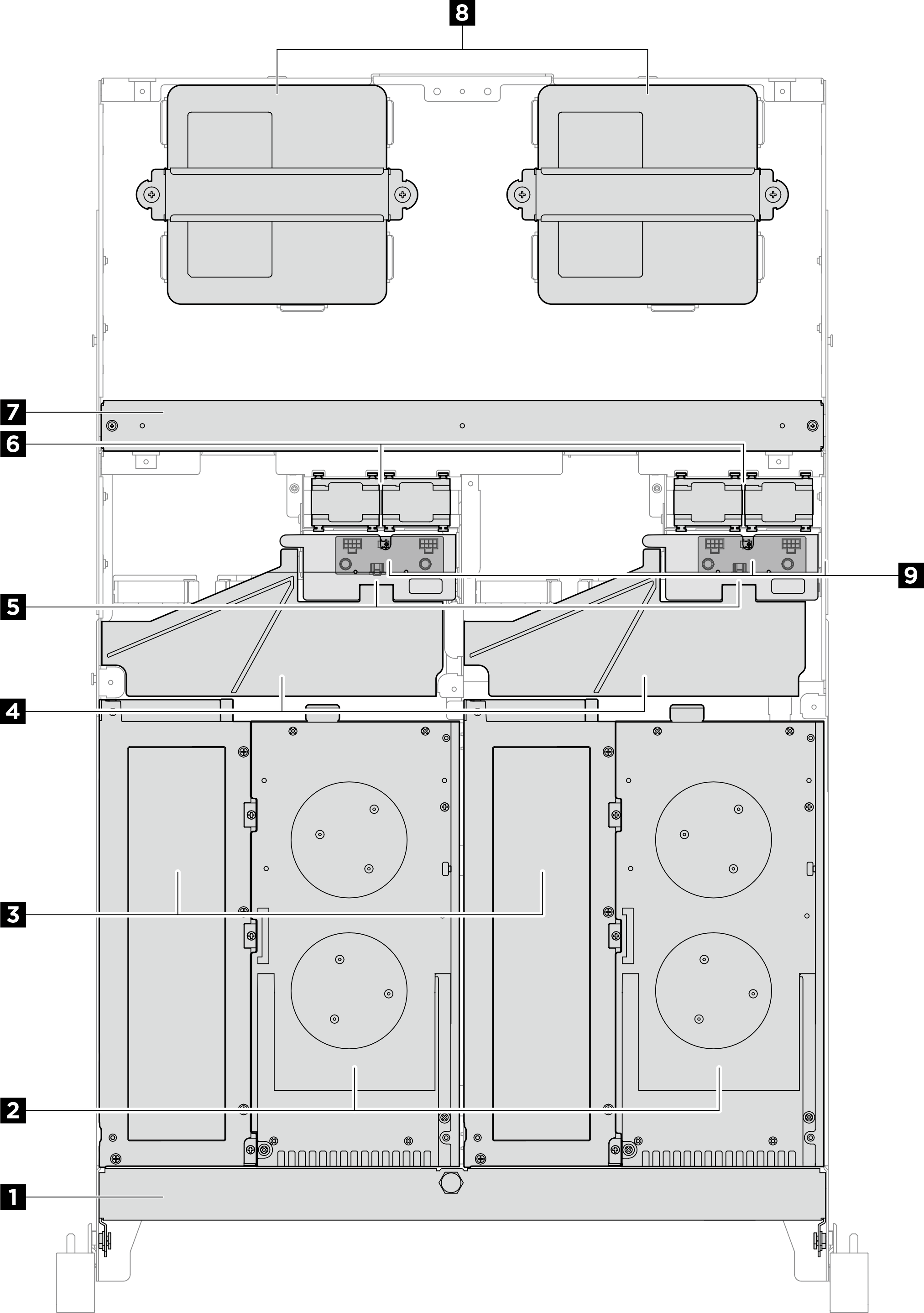

Вид сверху корпуса ThinkEdge SE100 1U2N​

Рис. 2. Вид сверху корпуса ThinkEdge SE100 1U2N

Табл. 2. Компоненты в корпусе 1U2N, вид сверху

1 Транспортировочная скоба	2 Узлы
3 Комплекты расширения	4 Дефлекторы
5 Защитные кожухи	6 Модули вентиляторов
7 Поперечная планка	8 Адаптеры питания мощностью 300 Вт
9 Платы управления вентилятором
