エンクロージャーの上面図

このセクションの図は、エンクロージャーの上面図に関する情報を示しています。

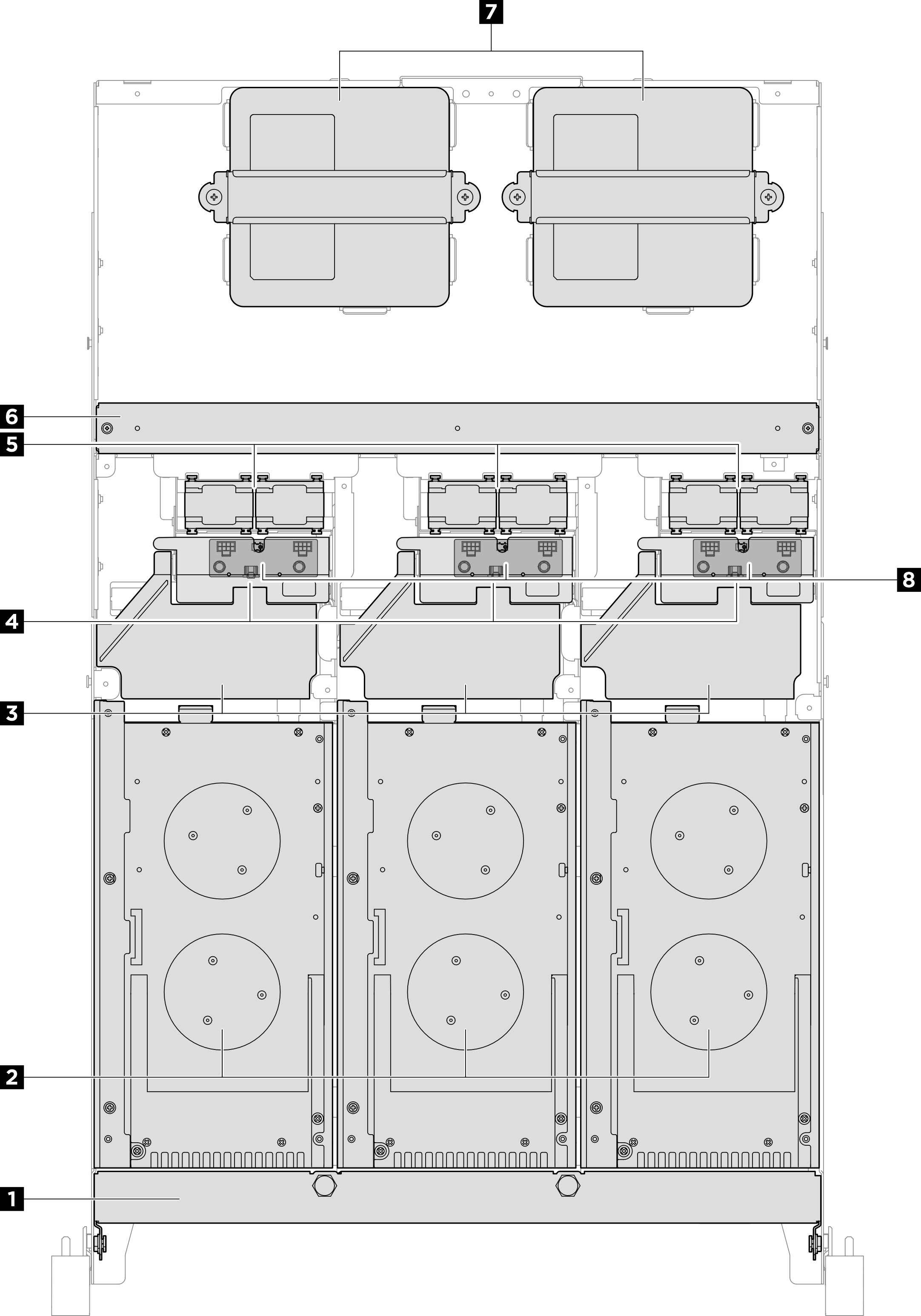

ThinkEdge SE100 1U3N エンクロージャーの上面図​

図 1. ThinkEdge SE100 1U3N エンクロージャーの上面図

表 1. 1U3N エンクロージャーの上面図にあるコンポーネント

1 配送用ブラケット	2 ノード
3 エアー・バッフル	4 安全カバー
5 ファン・モジュール	6 クロス・バー
7 300W 電源アダプター	8 ファン制御ボード

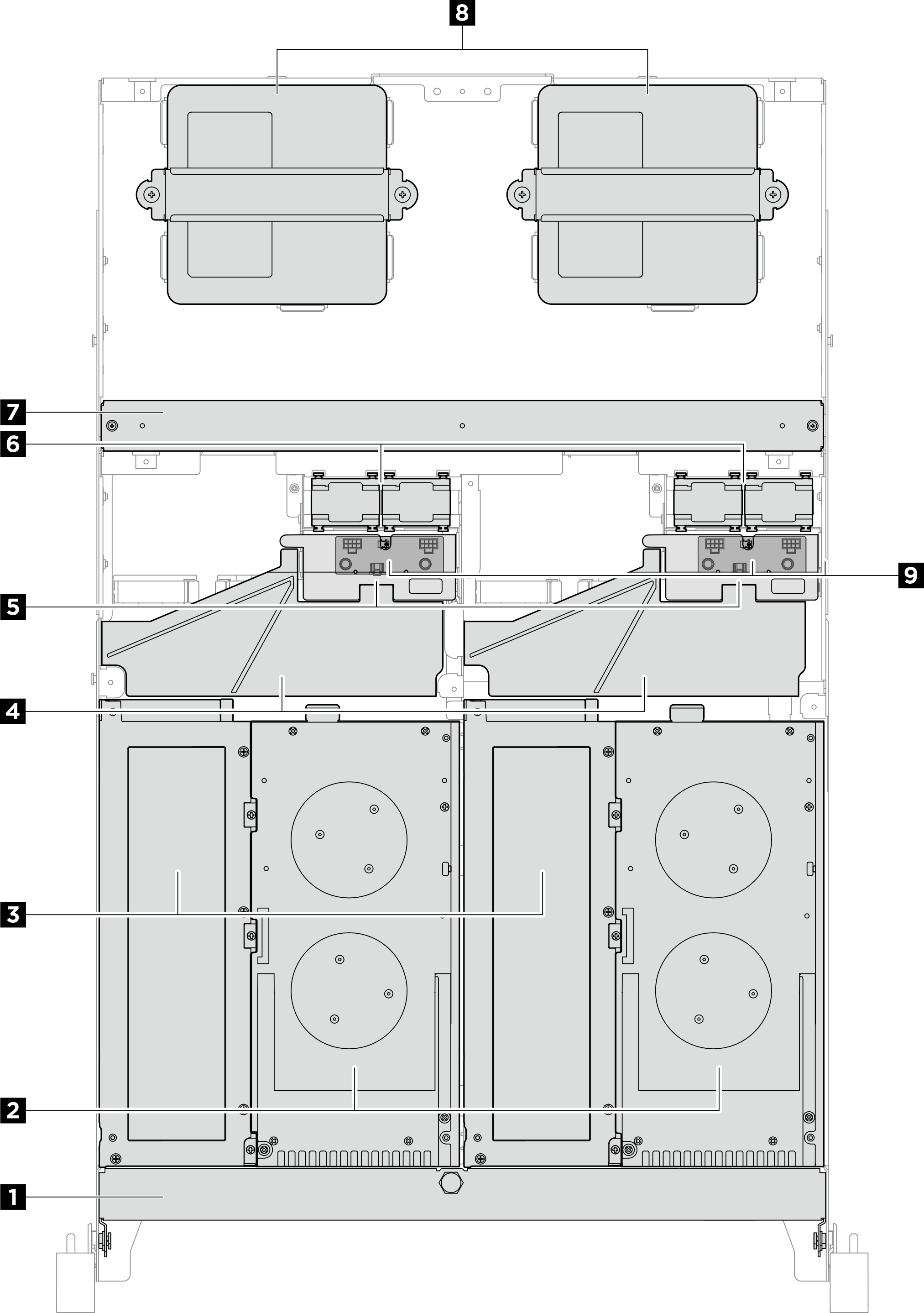

ThinkEdge SE100 1U2N エンクロージャーの上面図​

図 2. ThinkEdge SE100 1U2N エンクロージャーの上面図

表 2. 1U2N エンクロージャーの上面図にあるコンポーネント

1 配送用ブラケット	2 ノード
3 拡張キット	4 エアー・バッフル
5 安全カバー	6 ファン・モジュール
7 クロス・バー	8 300W 電源アダプター
9 ファン制御ボード
