Vue supérieure du boîtier

Les illustrations de cette section fournissent des informations sur la vue supérieure du boîtier.

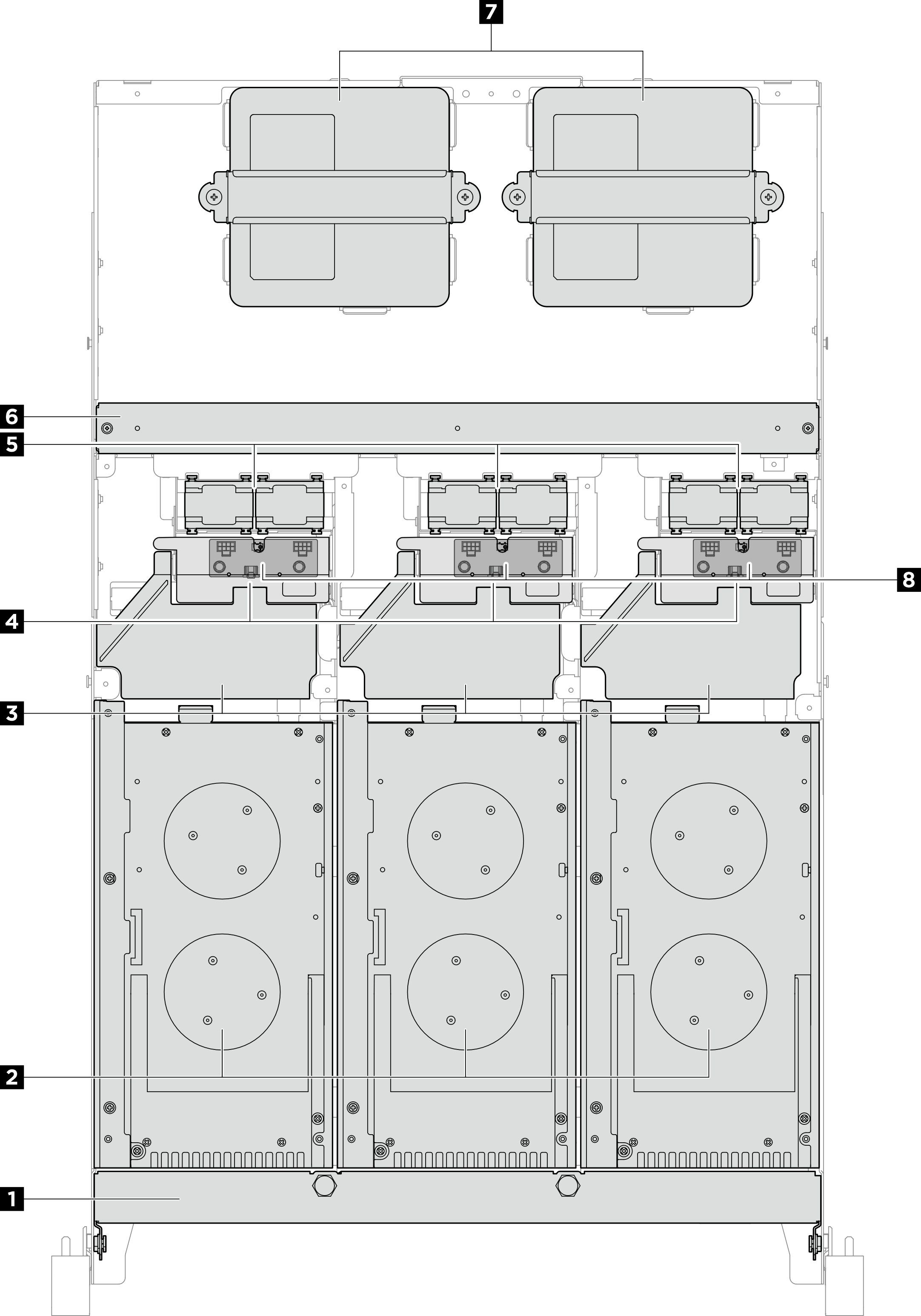

Vue supérieure du boîtier ThinkEdge SE100 1U3N​

Figure 1. Vue supérieure du boîtier ThinkEdge SE100 1U3N

Tableau 1. Vue supérieure des composants du boîtier 1U3N

1 Support de transport	2 Nœud
3 Grille d’aération	4 Carter de sécurité
5 Module de ventilateur	6 Traverse
7 Boîtier d’alimentation 300 W	8 Carte de contrôleur de ventilation

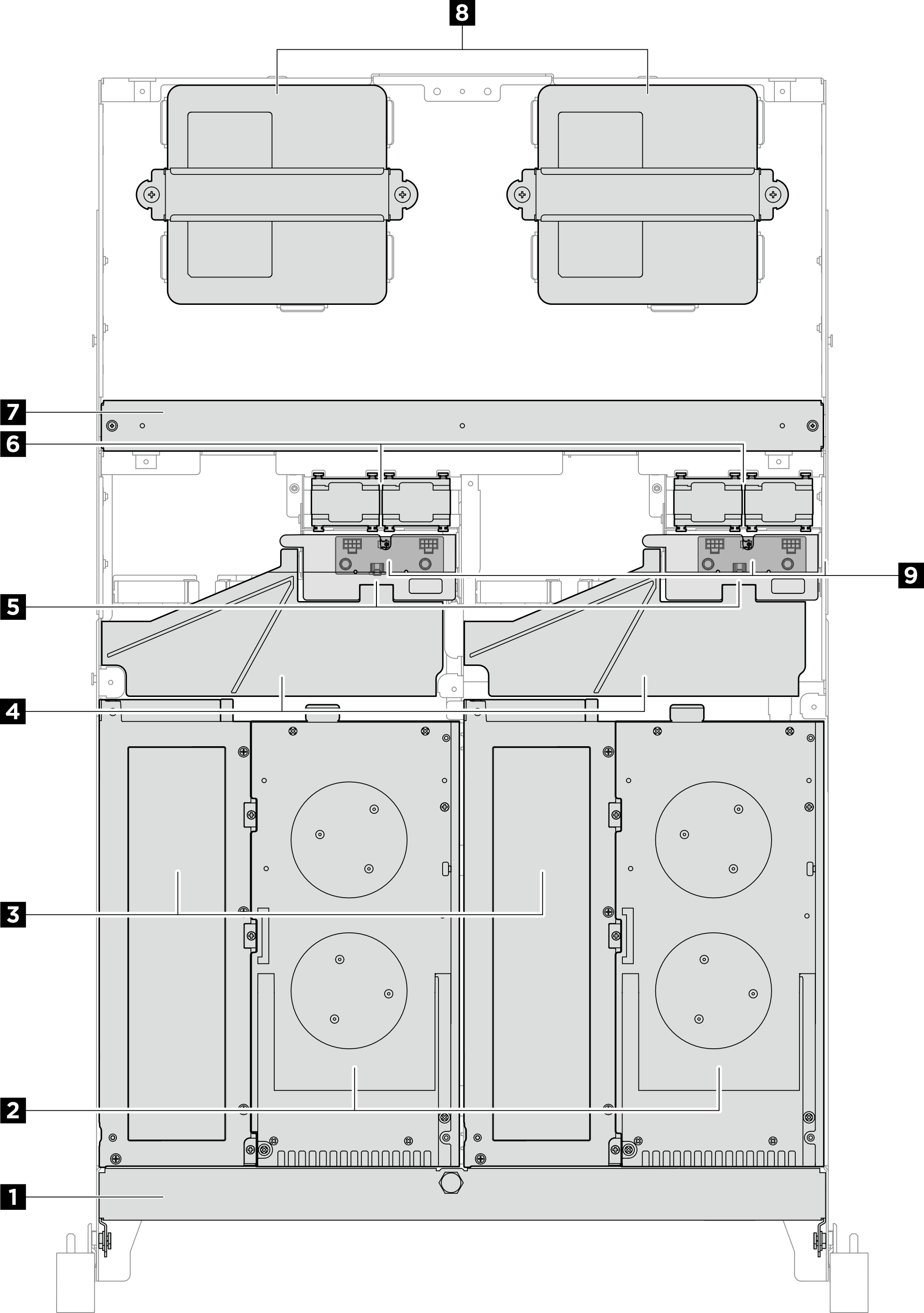

Vue supérieure du boîtier ThinkEdge SE100 1U2N​

Figure 2. Vue supérieure du boîtier ThinkEdge SE100 1U2N

Tableau 2. Vue supérieure des composants du boîtier 1U2N

1 Support de transport	2 Nœud
3 Kit d’extension	4 Grille d’aération
5 Carter de sécurité	6 Module de ventilateur
7 Traverse	8 Boîtier d’alimentation 300 W
9 Carte de contrôleur de ventilation
