機體俯視圖
本節中的圖解提供機體俯視圖的相關資訊。

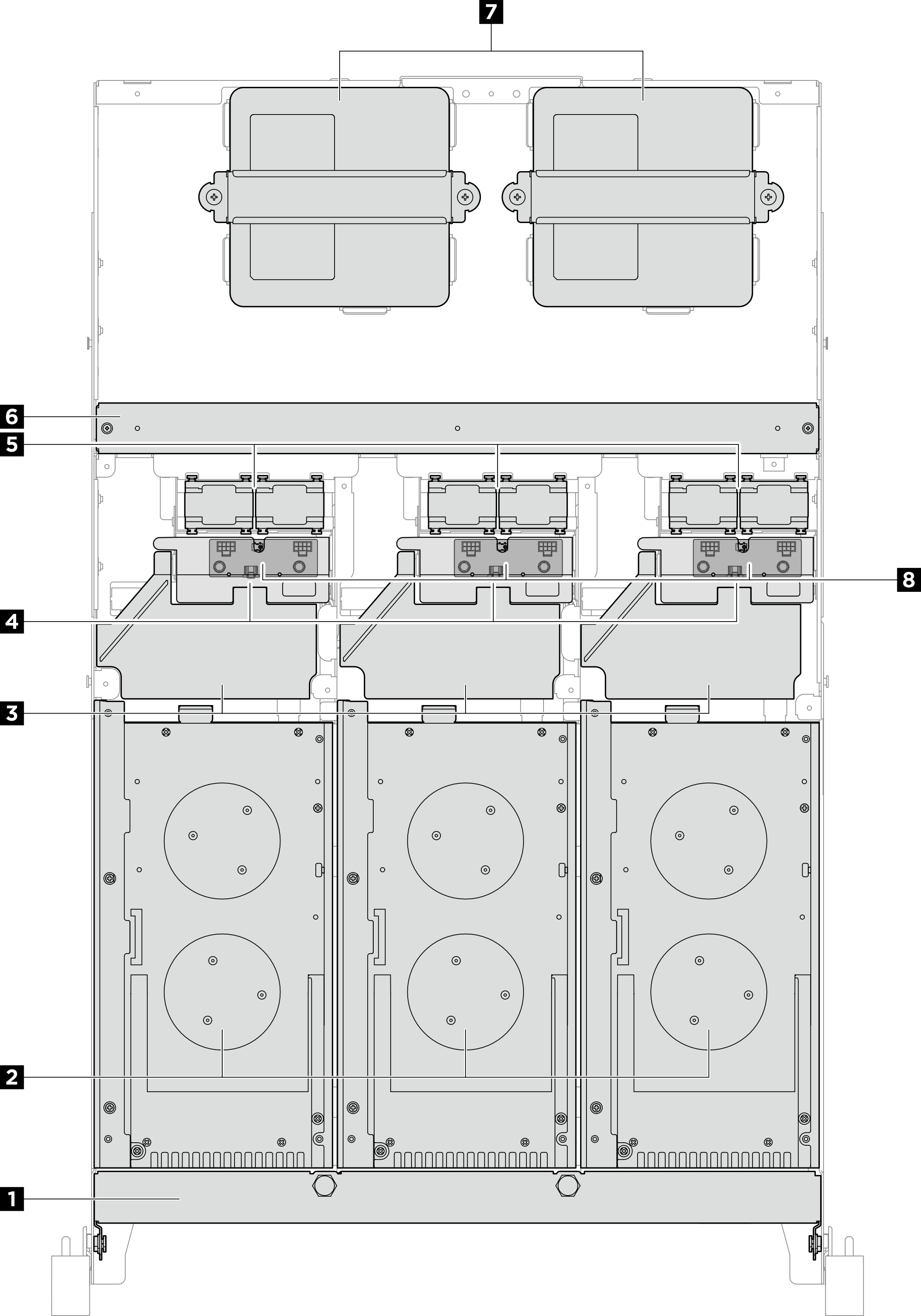

圖 1. ThinkEdge SE100 1U3N 機體俯視圖
表 1. 1U3N 機體俯視圖上的元件| 1 出貨托架 | 2 節點 |
| 3 空氣擋板 | 4 安全蓋板 |
| 5 風扇模組 | 6 橫槓 |
| 7 300W 電源整流器 | 8 風扇控制板 |

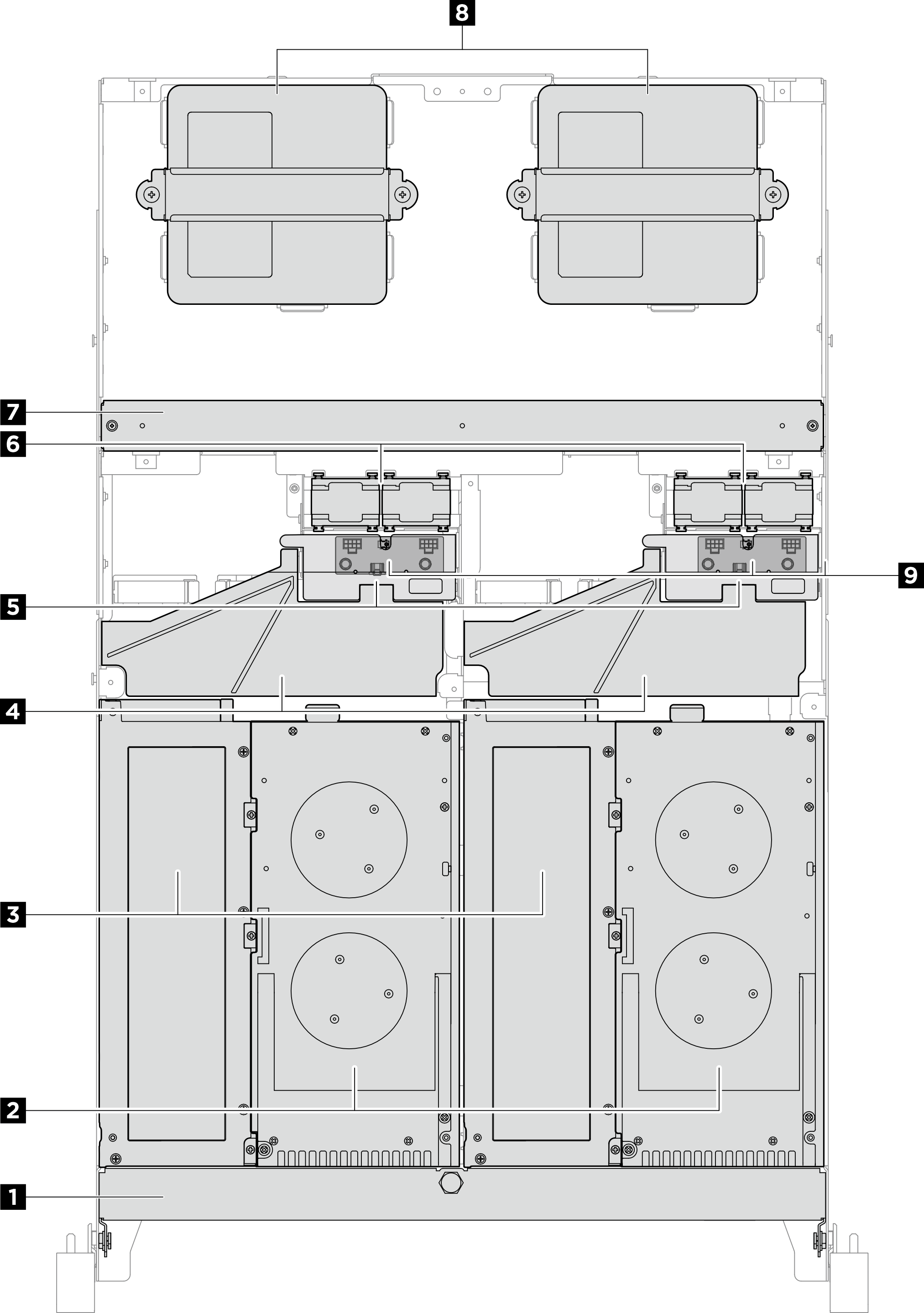

圖 2. ThinkEdge SE100 1U2N 機體俯視圖
表 2. 1U2N 機體俯視圖上的元件| 1 出貨托架 | 2 節點 |
| 3 擴充套件 | 4 空氣擋板 |
| 5 安全蓋板 | 6 風扇模組 |
| 7 橫槓 | 8 300W 電源整流器 |
| 9 風扇控制板 | |
