Vista superiore dell'enclosure

Le figure riportate in questa sezione forniscono informazioni sulla vista superiore dell'enclosure.

Vista superiore dell'enclosure ThinkEdge SE100 1U3N

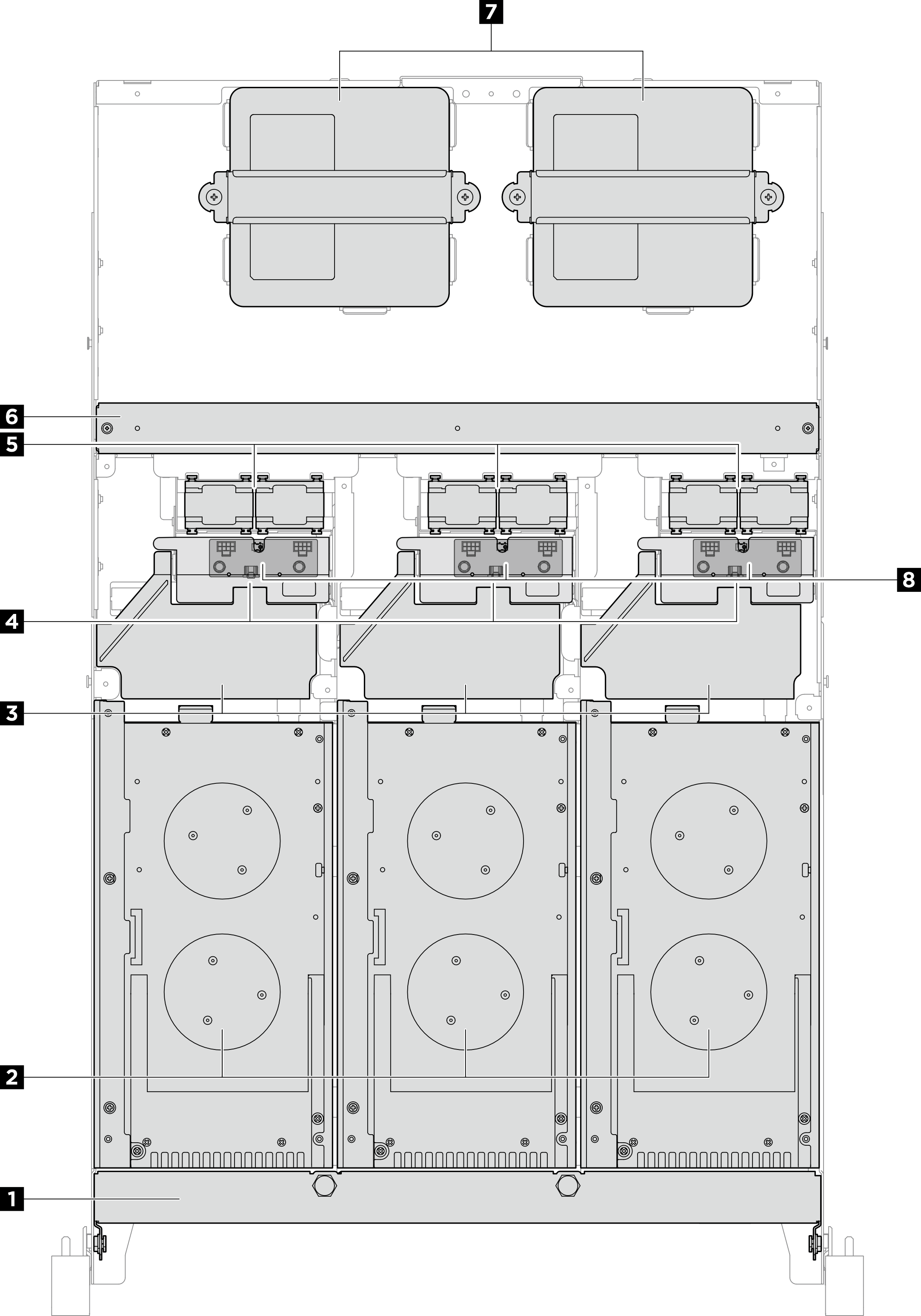

Figura 1. Vista superiore dell'enclosure ThinkEdge SE100 1U3N

Tabella 1. Componenti sulla vista superiore dell'enclosure 1U3N
1 Staffa di spedizione2 Nodo
3 Deflettore d'aria4 Copertura di sicurezza
5 Modulo della ventola6 Barra trasversale
7 Adattatore di alimentazione da 300 W8 Scheda di controllo della ventola

Vista superiore dell'enclosure ThinkEdge SE100 1U2N

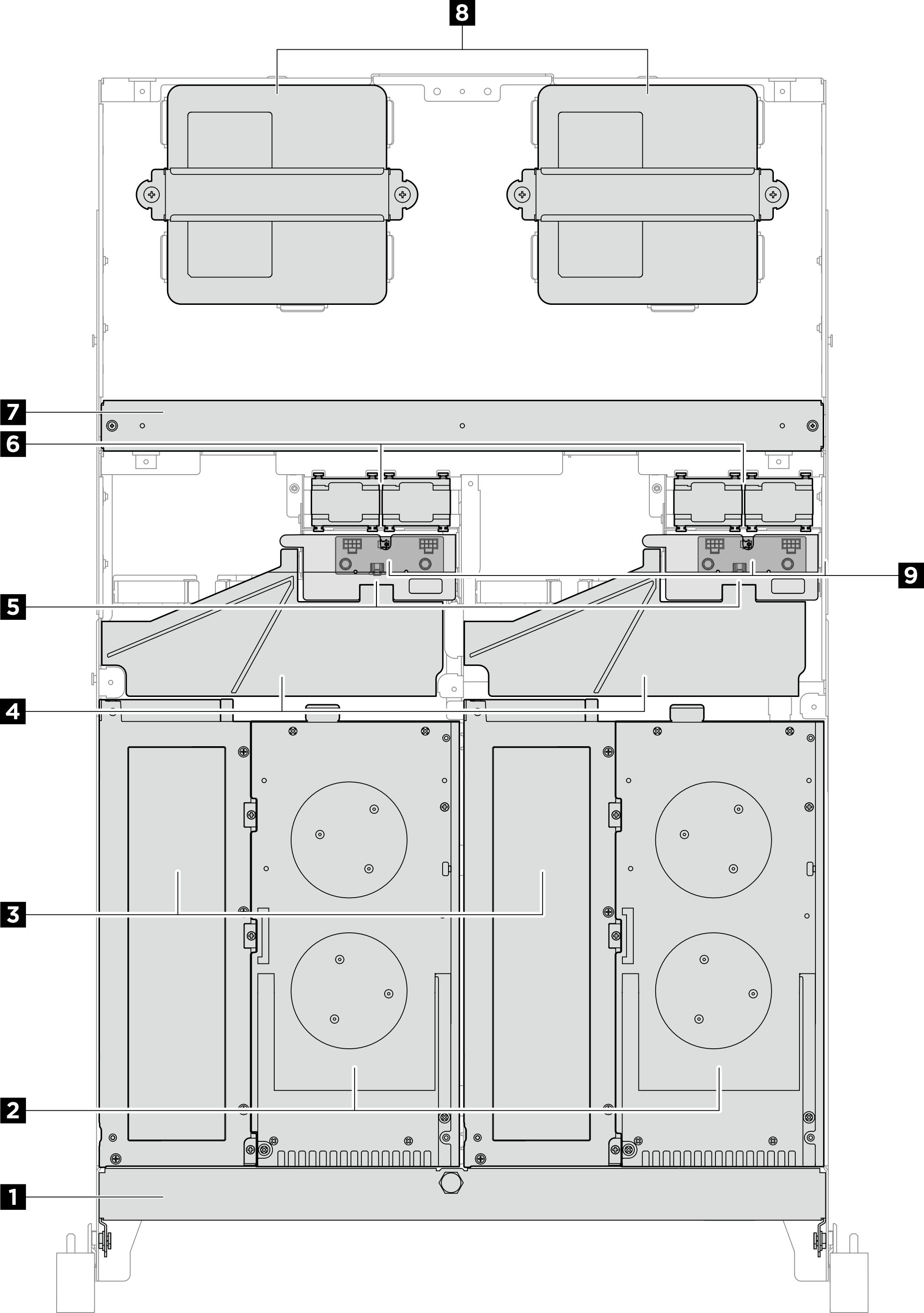

Figura 2. Vista superiore dell'enclosure ThinkEdge SE100 1U2N

Tabella 2. Componenti sulla vista superiore dell'enclosure 1U2N
1 Staffa di spedizione2 Nodo
3 Kit di espansione4 Deflettore d'aria
5 Copertura di sicurezza6 Modulo della ventola
7 Barra trasversale8 Adattatore di alimentazione da 300 W
9 Scheda di controllo della ventola
