มุมมองด้านบนของช่องใส่

ภาพประกอบในส่วนนี้แสดงข้อมูลเกี่ยวกับมุมมองด้านบนของช่องใส่

มุมมองด้านบนของ ThinkEdge SE100 1U3N Enclosure​

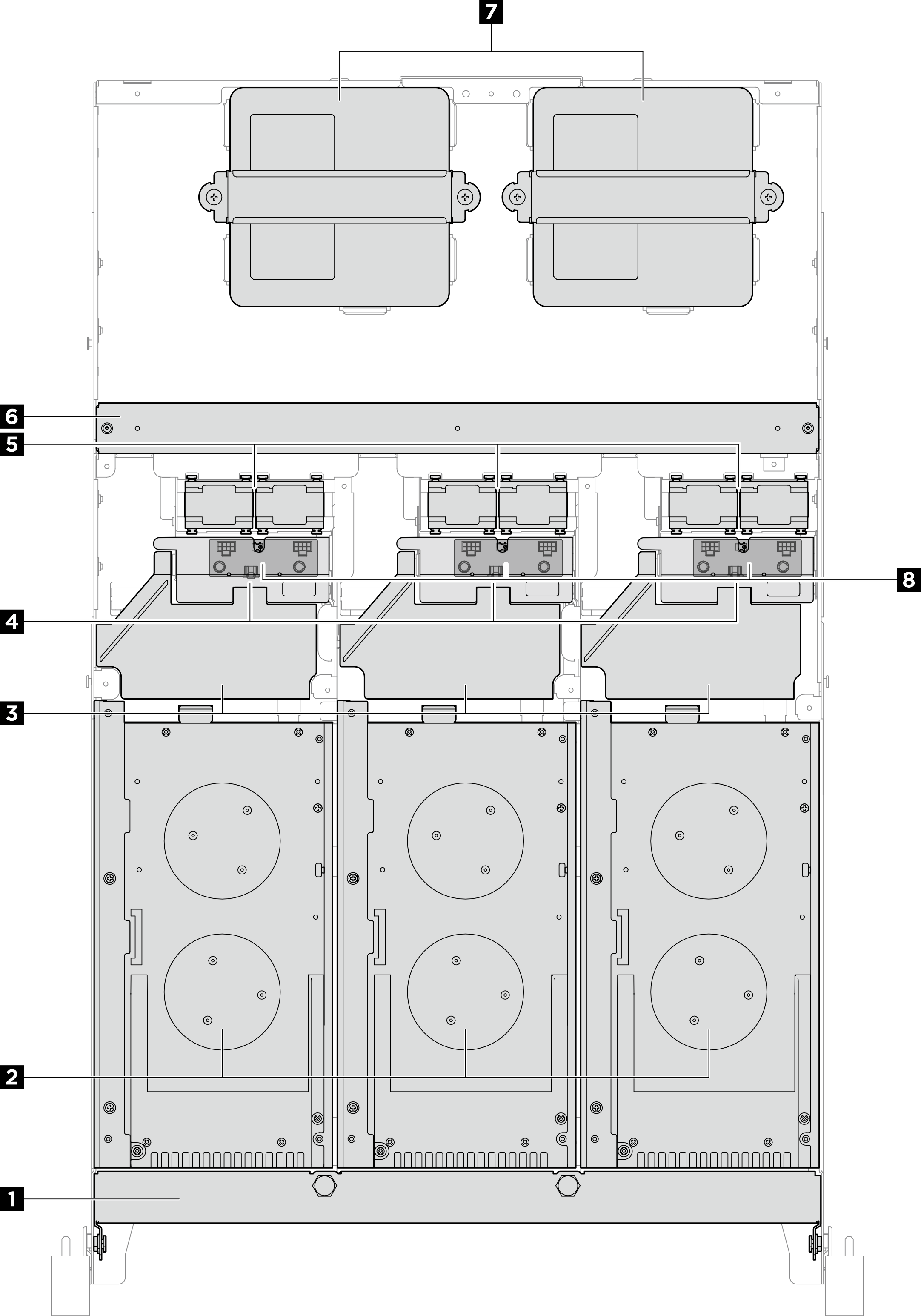

รูปที่ 1. มุมมองด้านบนของ ThinkEdge SE100 1U3N Enclosure

ตารางที่ 1. ส่วนประกอบที่มุมมองด้านบนของช่องใส่ 1U3N
1 โครงยึดสำหรับการจัดส่ง2 โหนด
3 แผ่นกั้นอากาศ4 ฝาครอบนิรภัย
5 โมดูลพัดลม6 ครอสบาร์
7 อุปกรณ์แปลงไฟ 300W8 แผงควบคุมพัดลม

มุมมองด้านบนของ ThinkEdge SE100 1U2N Enclosure​

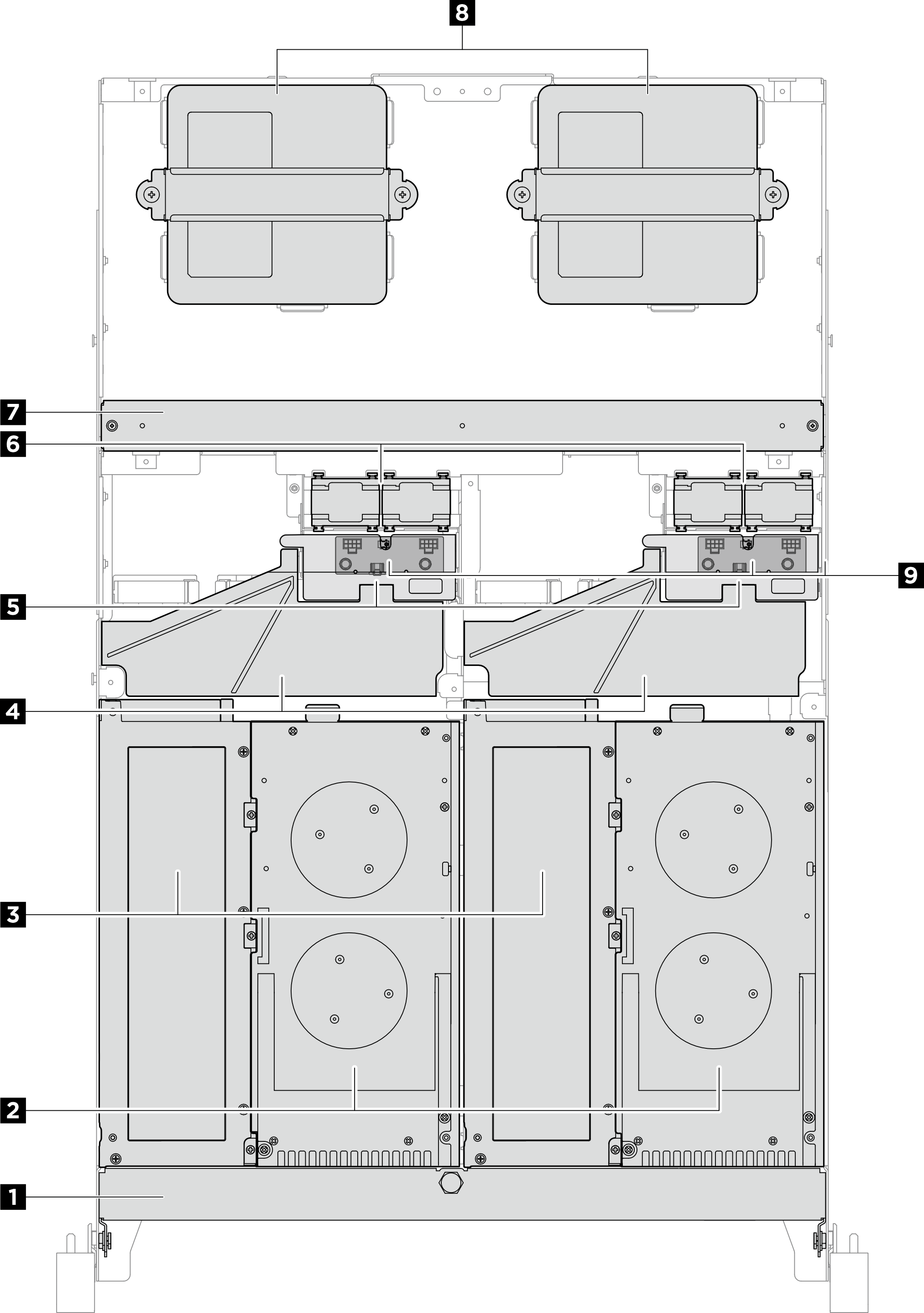

รูปที่ 2. มุมมองด้านบนของ ThinkEdge SE100 1U2N Enclosure

ตารางที่ 2. ส่วนประกอบที่มุมมองด้านบนของช่องใส่ 1U2N
1 โครงยึดสำหรับการจัดส่ง2 โหนด
3 ชุดขยาย4 แผ่นกั้นอากาศ
5 ฝาครอบนิรภัย6 โมดูลพัดลม
7 ครอสบาร์8 อุปกรณ์แปลงไฟ 300W
9 แผงควบคุมพัดลม
