การกำหนดหมายเลขพัดลมระบบ

เมทริกซ์การสนับสนุนพัดลม​

ตารางที่ 1. เมทริกซ์การสนับสนุนพัดลม

ตำแหน่ง
การกำหนดหมายเลข	1 พัดลม 1	2 พัดลม 2	3 พัดลม 3	4 พัดลม 4	5 พัดลม 5	6 พัดลม 6
โหนด	√	√
โหนดที่มีชุดขยายอะแดปเตอร์อีเทอร์เน็ต	√	√			√	√
ช่องใส่ 1U2N			√	√	√	√
ช่องใส่ 1U3N			√	√

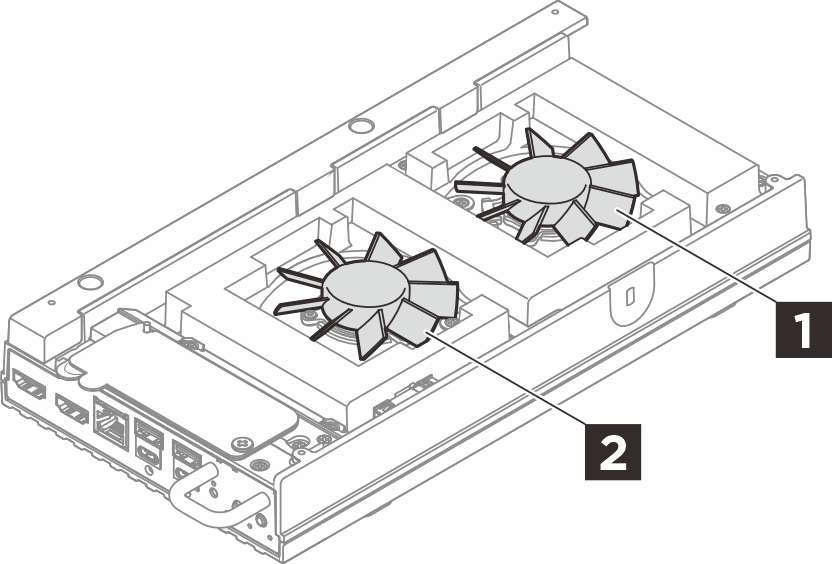

• 1 2 โมดูลพัดลมโหนด: พัดลมแบบไม่ใช่ Hot-swap 6513 สองตัวสำหรับแต่ละโหนด

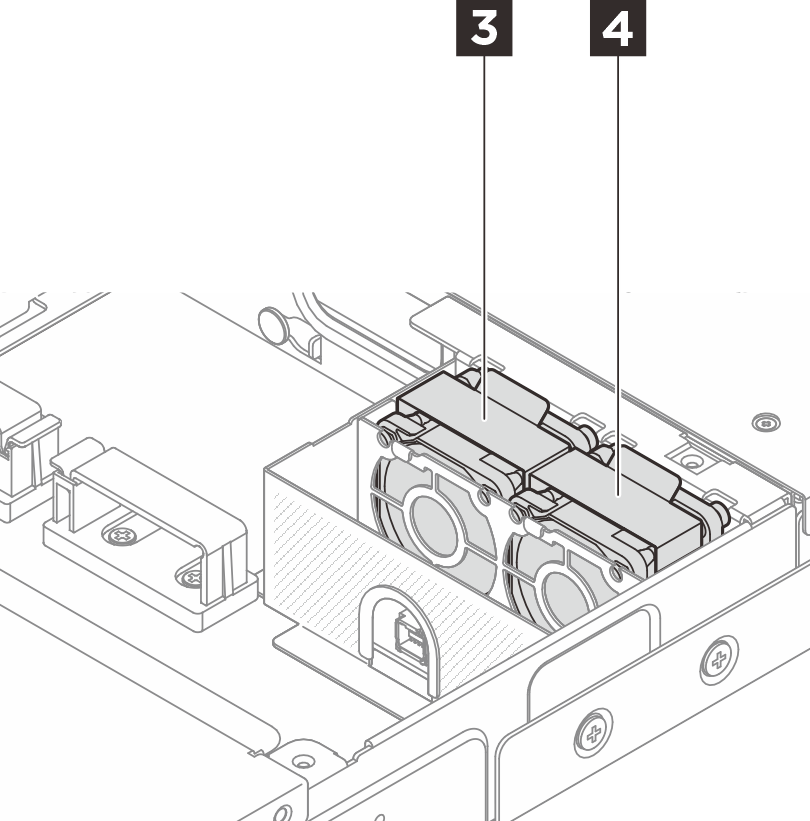

• 3 4 โมดูลพัดลมช่องใส่:

  • ช่องใส่ 1U2N รองรับพัดลมแบบไม่ใช่ Hot-swap 4028 สูงสุดสี่ตัว สองตัวสำหรับแต่ละโหนด
  • ช่องใส่ 1U3N รองรับพัดลมแบบไม่ใช่ Hot-swap 4028 สูงสุดหกตัว สองตัวสำหรับแต่ละโหนด

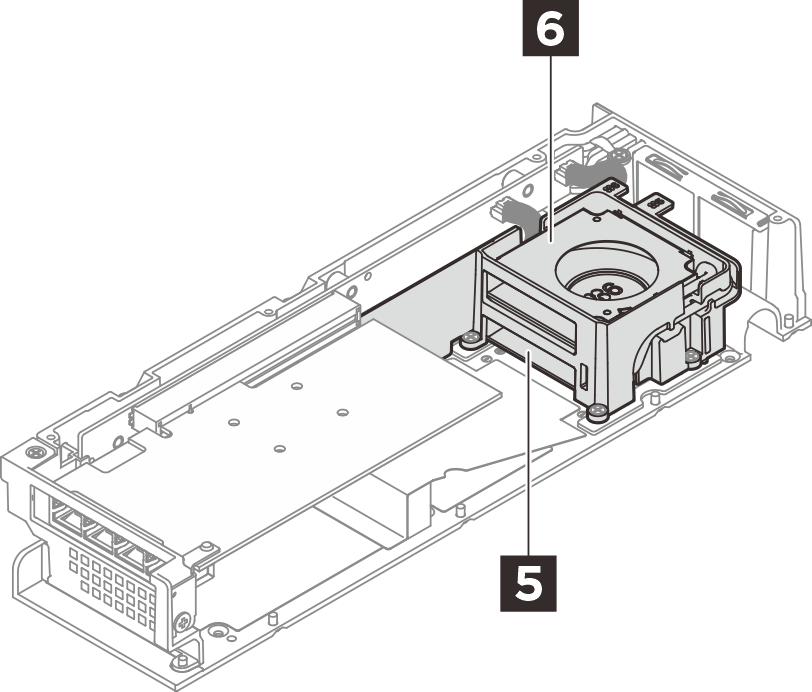

• 5 6 โมดูลพัดลมชุดขยาย: ชุดขยายอะแดปเตอร์อีเทอร์เน็ตรองรับพัดลมเป่ารุ่น 5010 สูงสุด 2 ตัว
