Numerazione delle ventole di sistema
Questa sezione contiene informazioni sulla numerazione delle ventole di sistema di SE100. Comprendere la numerazione delle ventole di sistema consente di installare e configurare correttamente le ventole nel sistema.
Matrice di supporto delle ventole
| Posizione |  |  |  | |||
| Numerazione | 1 Ventola 1 | 2 Ventola 2 | 3 Ventola 3 | 4 Ventola 4 | 5 Ventola 5 | 6 Ventola 6 |
| Nodo | √ | √ | ||||
| Nodo con kit di espansione dell'adattatore Ethernet | √ | √ | √ | √ | ||
| Enclosure 1U2N | √ | √ | √ | √ | ||
| Enclosure 1U3N | √ | √ | ||||
Nota
Prima di installare il nodo nell'enclosure, per evitare interferenze con l'enclosure, assicurarsi di rimuovere la ventola 1 e 2 dal nodo.

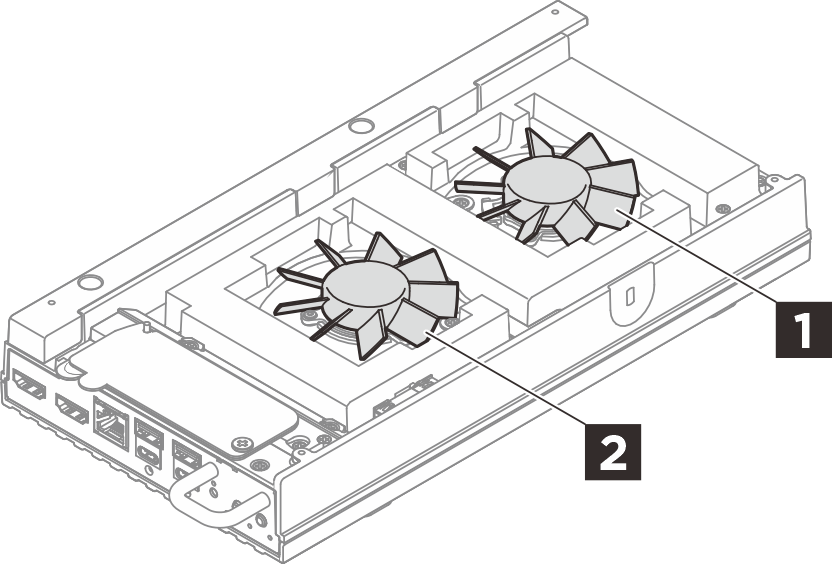

1 2 Modulo della ventola del nodo: due ventole non hot-swap 6513 per ogni nodo.

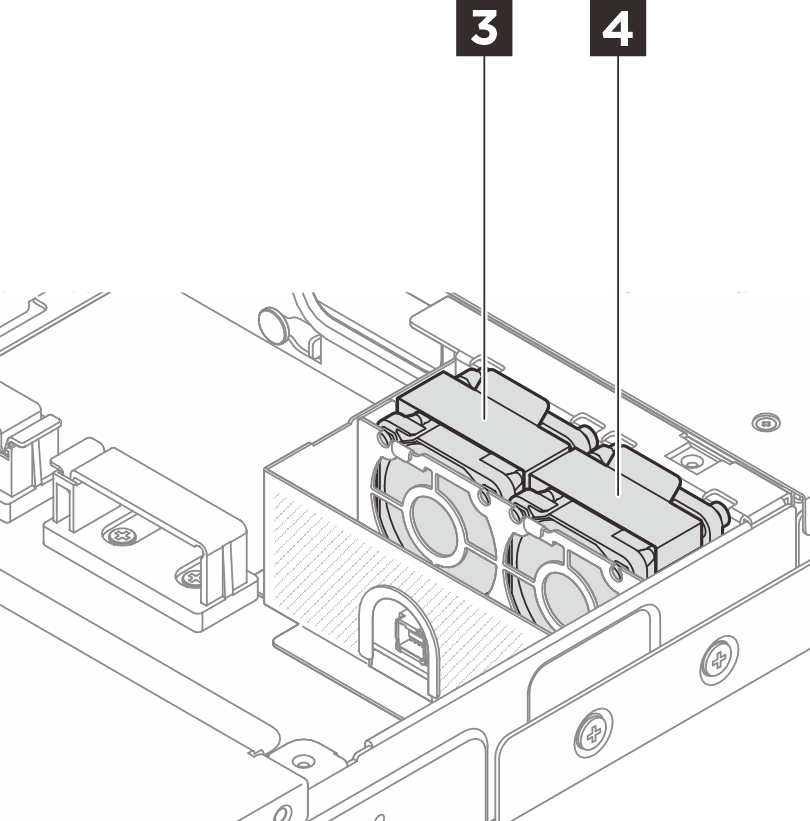

- 3 4 Modulo della ventola dell'enclosure:
- L'enclosure 1U2N supporta fino a quattro ventole 4028 non hot-swap, due per ogni nodo
- L'enclosure 1U3N supporta fino a sei ventole 4028 non hot-swap, due per ogni nodo

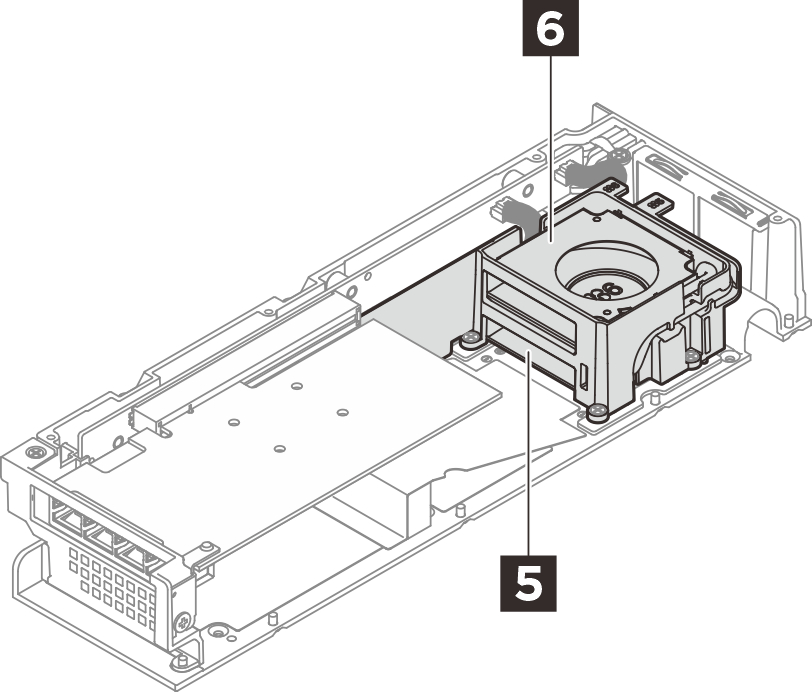

5 6 Modulo della ventola del kit di espansione: il kit di espansione dell'adattatore Ethernet supporta due ventole 5010.
