Нумерация вентиляторов компьютера

В этом разделе приведена информация о нумерации вентиляторов компьютера SE100. Понимание нумерации вентиляторов компьютера помогает правильно устанавливать и настраивать вентиляторы в системе.

Вентиляторы, поддерживаемые в различных конфигурациях​

Табл. 1. Вентиляторы, поддерживаемые в различных конфигурациях
Расположение





Нумерация1 Вентилятор 12 Вентилятор 23 Вентилятор 34 Вентилятор 45 Вентилятор 56 Вентилятор 6
Узел√√
Узел с комплектом расширения√√  √√
Корпус 1U2N  √√√√
Корпус 1U3N  √√
В зависимости от конфигурации сервера поддерживаются три типа вентиляторов:

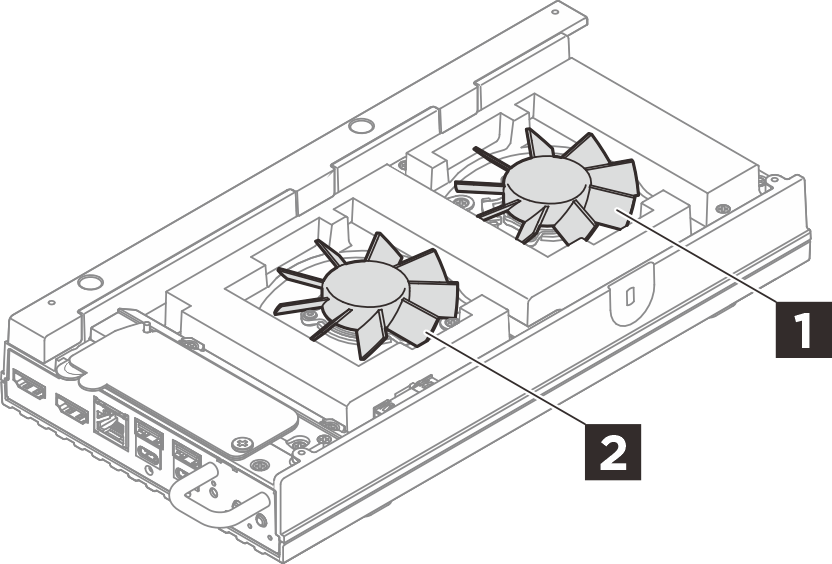

  • 1 2 Узел: поддержка до двух вентиляторов 6513 без возможности оперативной замены. Дополнительные сведения см. в разделе Замена модуля вентилятора узла.

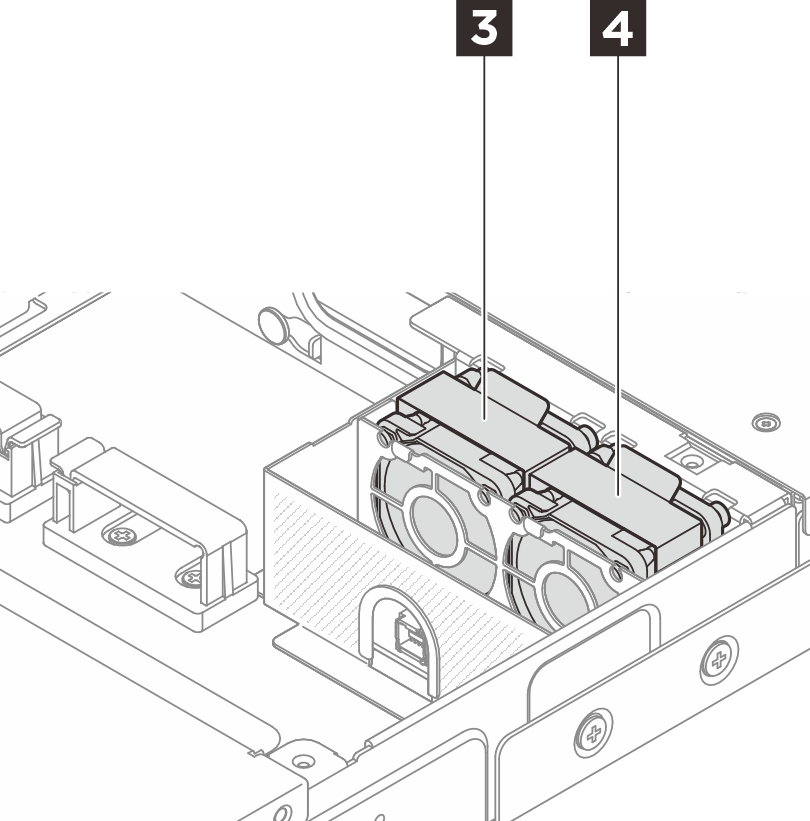

  • 3 4 Корпус: в зависимости от типа модели корпус 1U2N поддерживает до четырех вентиляторов 4028 без возможности оперативной замены, а корпус 1U3N поддерживает до шести вентиляторов 4028 без возможности оперативной замены. Дополнительные сведения см. в разделе Замена модуля вентилятора корпуса.

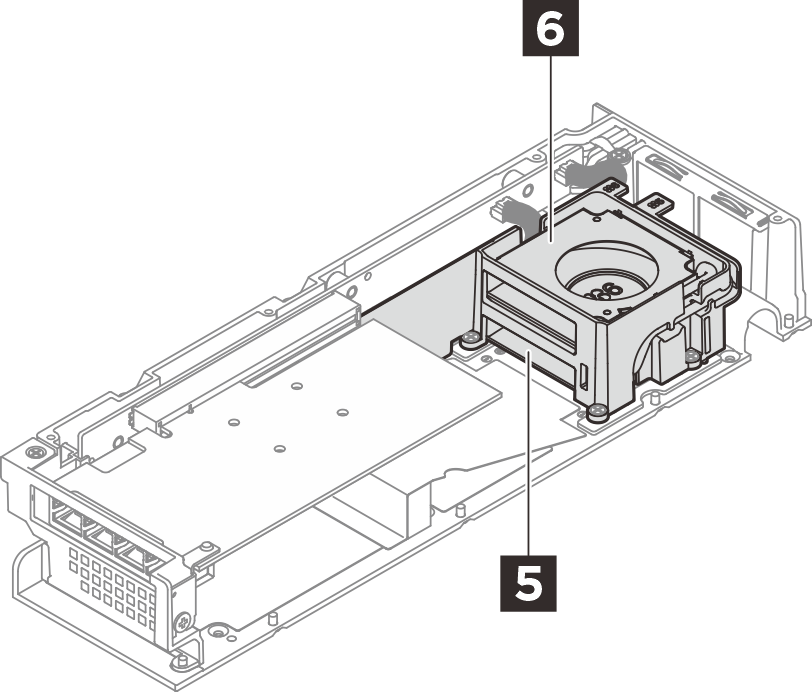

  • 5 6 Комплект расширения: комплект расширения с адаптером Ethernet поддерживает до двух нагнетающих вентиляторов 5010. Дополнительные сведения см. в разделе Замена модуля вентилятора комплекта расширения.

Прим.
Перед установкой узла в корпус снимите с него вентиляторы 1 и 2, чтобы избежать помех при монтаже.
