시스템 팬 번호 지정
이 섹션에는 SE100의 시스템 팬 번호 지정 정보가 포함되어 있습니다. 시스템 팬 번호 지정을 이해하면 시스템에 팬을 적절하게 설치하고 구성하는 데 도움이 됩니다.
팬 지원 매트릭스
| 위치 |  |  |  | |||
| 번호 지정 | 1 팬 1 | 2 팬 2 | 3 팬 3 | 4 팬 4 | 5 팬 5 | 6 팬 6 |
| 노드 | √ | √ | ||||
| 이더넷 어댑터가 있는 노드 확장 키트 | √ | √ | √ | √ | ||
| 1U2N 엔클로저 | √ | √ | √ | √ | ||
| 1U3N 엔클로저 | √ | √ | ||||
주
엔클로저에 노드를 설치하기 전에 노드와 엔클로저 간의 간섭을 방지할 수 있도록 노드에서 팬 1 및 2를 제거해야 합니다.
1 2 노드 팬 모듈: 노드당 2개의 6513 비핫 스왑 팬.
- 3 4 엔클로저 팬 모듈:
- 1U2N 엔클로저는 노드당 2개씩 최대 4개의 4028 비핫 스왑 팬을 지원합니다
- 1U3N 엔클로저는 노드당 2개씩 최대 6개의 4028 비핫 스왑 팬을 지원합니다

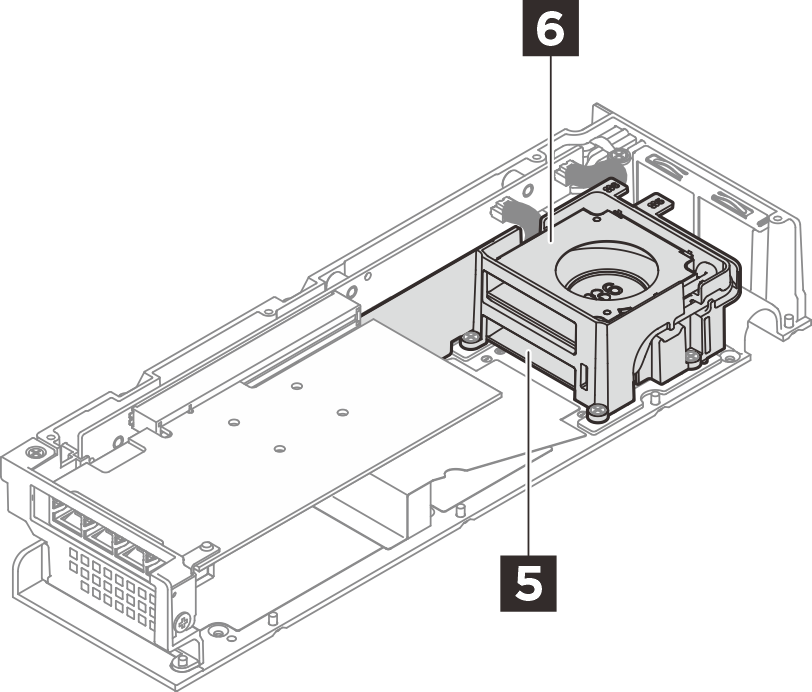

5 6 확장 키트 팬 모듈: 이더넷 어댑터 확장 키트는 2개의 5010 송풍기 팬을 지원합니다.
