系统风扇编号
本节介绍 SE100 的系统风扇编号信息。了解系统风扇编号有助于您在系统中正确安装和配置风扇。
风扇支持矩阵表
位置 | ![]() | ![]() | ![]() | |||
编号 | 1 风扇 1 | 2 风扇 2 | 3 风扇 3 | 4 风扇 4 | 5 风扇 5 | 6 风扇 6 |
节点 | √ | √ | ||||
带以太网适配器扩展套件的节点 | √ | √ | √ | √ | ||
1U2N 机柜 | √ | √ | √ | √ | ||
1U3N 机柜 | √ | √ |
注
将节点安装至机柜前,请确保卸下节点上的风扇 1 和风扇 2,以免妨碍安装。

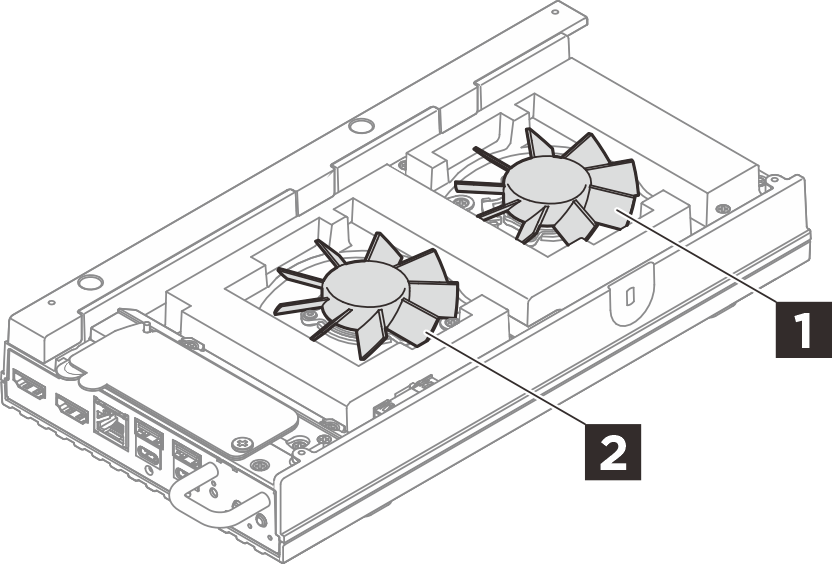

1 2 节点风扇模块:每个节点两个 6513 型非热插拔风扇。

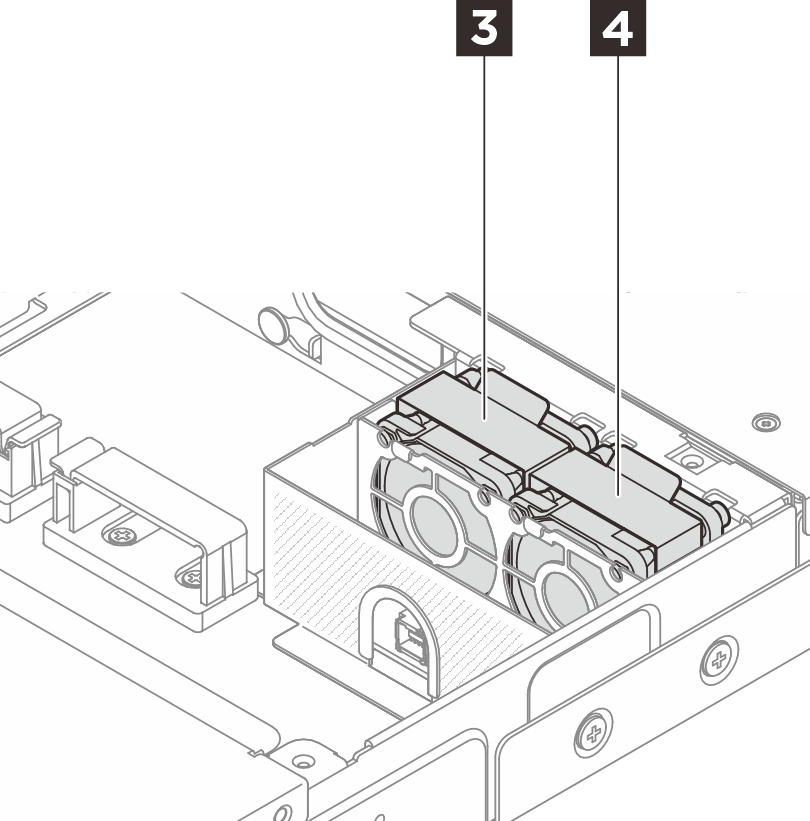

- 3 4 机柜风扇模块:
- 1U2N 机柜最多支持四个 4028 型非热插拔风扇,每个节点两个
- 1U3N 机柜最多支持六个 4028 型非热插拔风扇,每个节点两个

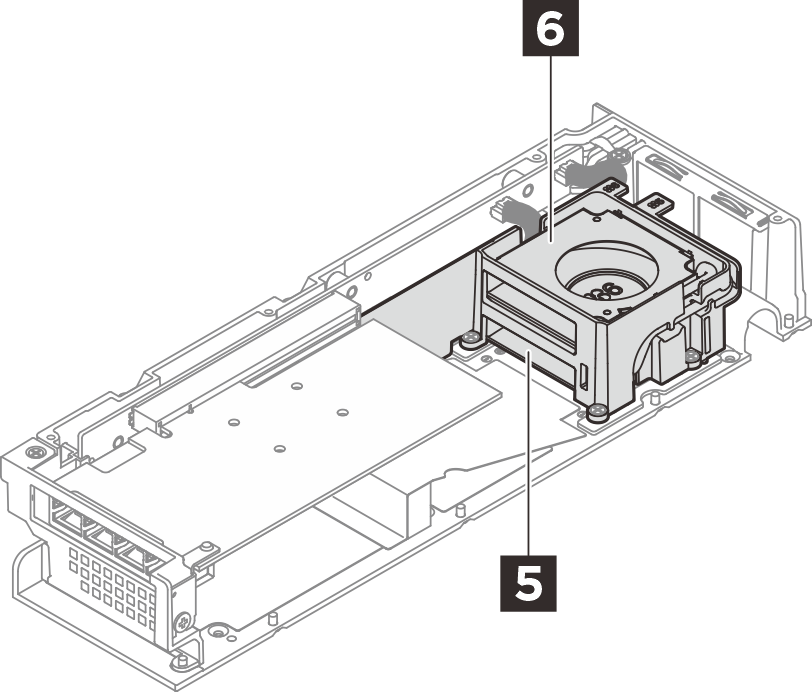

5 6 扩展套件风扇模块:以太网适配器扩展套件最多支持两个 5010 型鼓风扇。
