机柜俯视图
本节中的插图展示了机柜的俯视图。

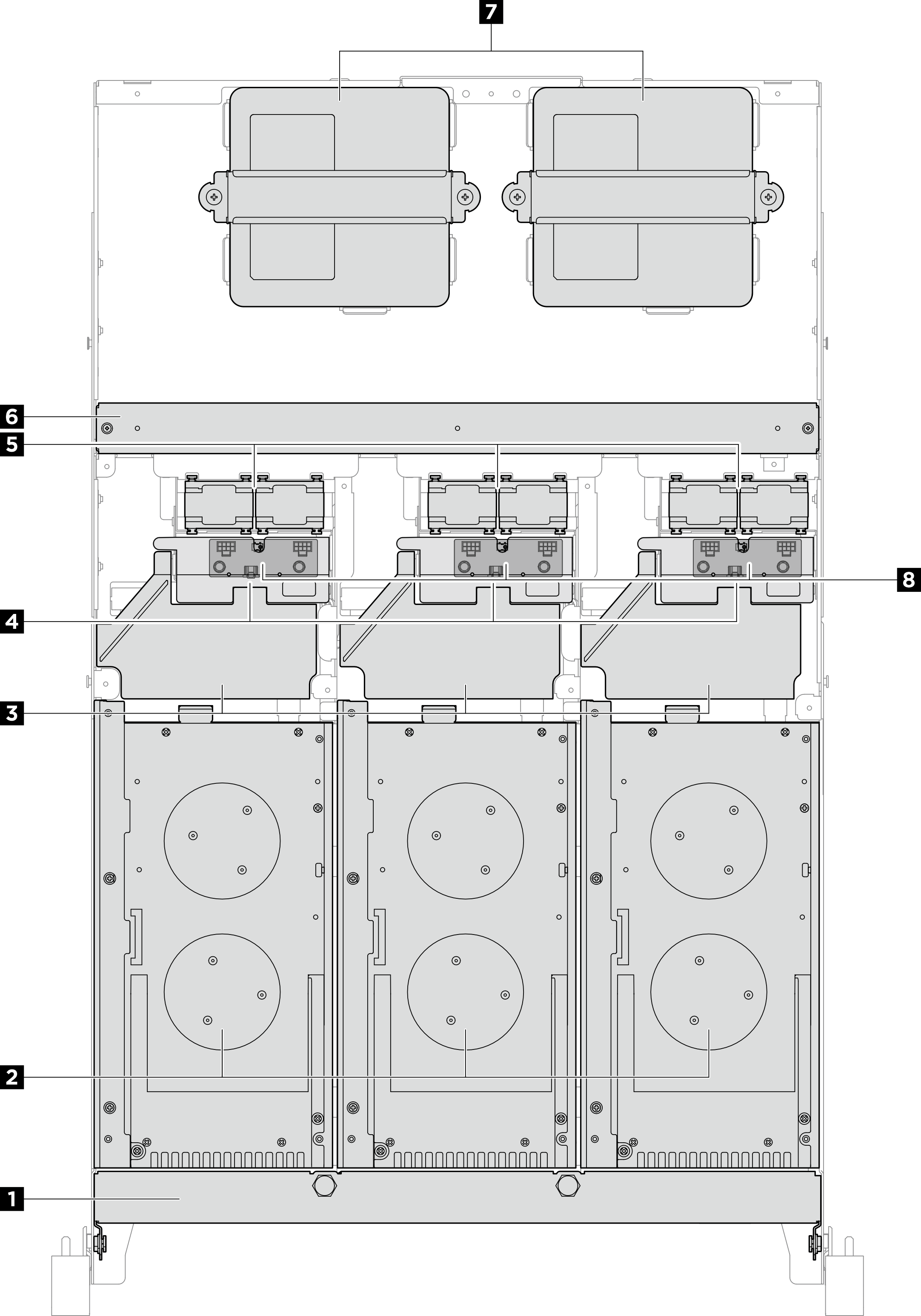

图 1. ThinkEdge SE100 1U3N 机柜俯视图
表 1. 1U3N 机柜俯视图中的组件| 1 装运支架 | 2 节点 |
| 3 导风罩 | 4 安全护罩 |
| 5 风扇模块 | 6 横杆 |
| 7 300 W 电源适配器 | 8 风扇控制板 |

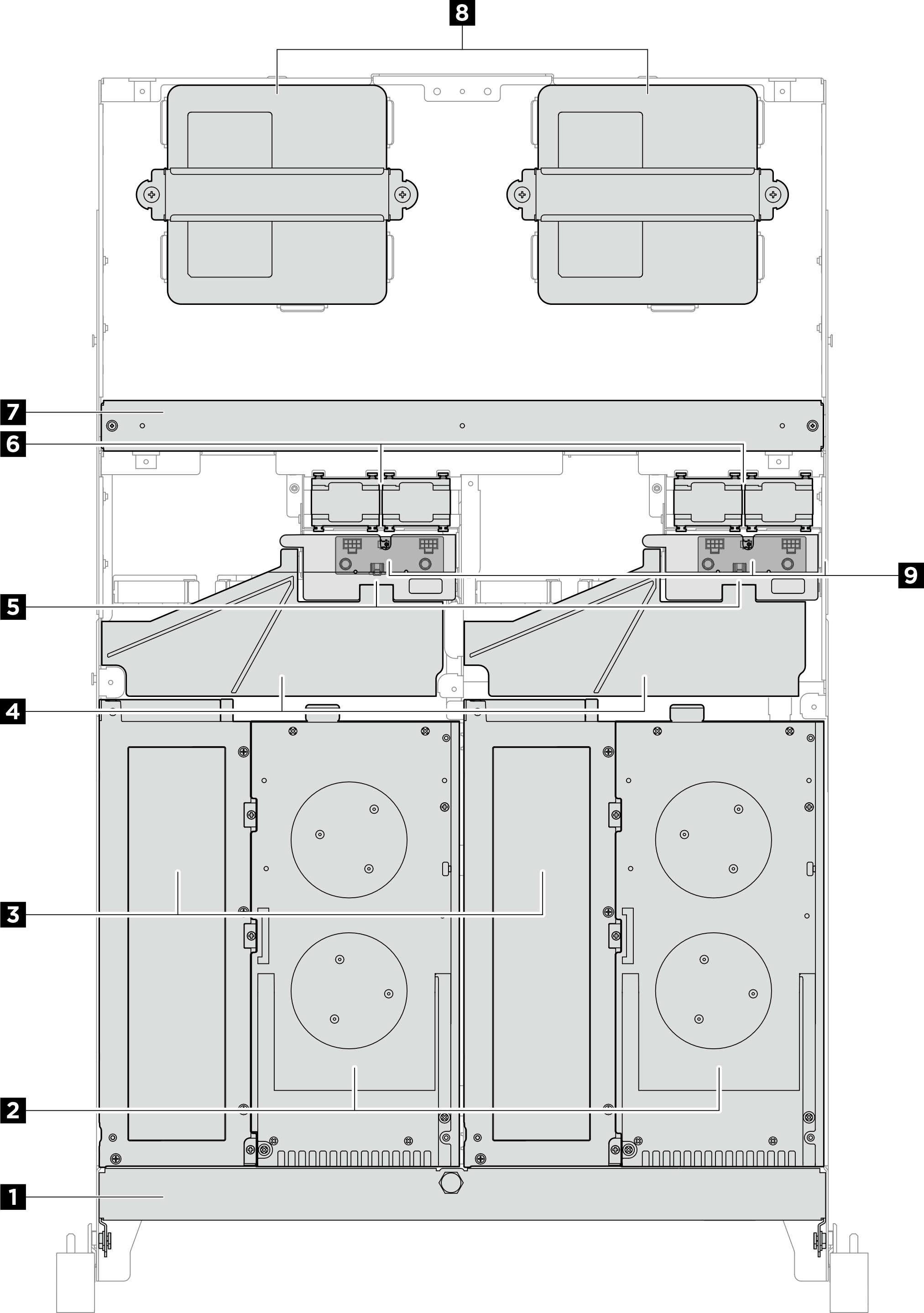

图 2. ThinkEdge SE100 1U2N 机柜俯视图
表 2. 1U2N 机柜俯视图中的组件| 1 装运支架 | 2 节点 |
| 3 扩展套件 | 4 导风罩 |
| 5 安全护罩 | 6 风扇模块 |
| 7 横杆 | 8 300 W 电源适配器 |
| 9 风扇控制板 | |
