Vista superior do gabinete

As ilustrações nesta seção fornecem informações sobre a vista superior do gabinete.

Vista superior do gabinete ThinkEdge SE100 1U3N​

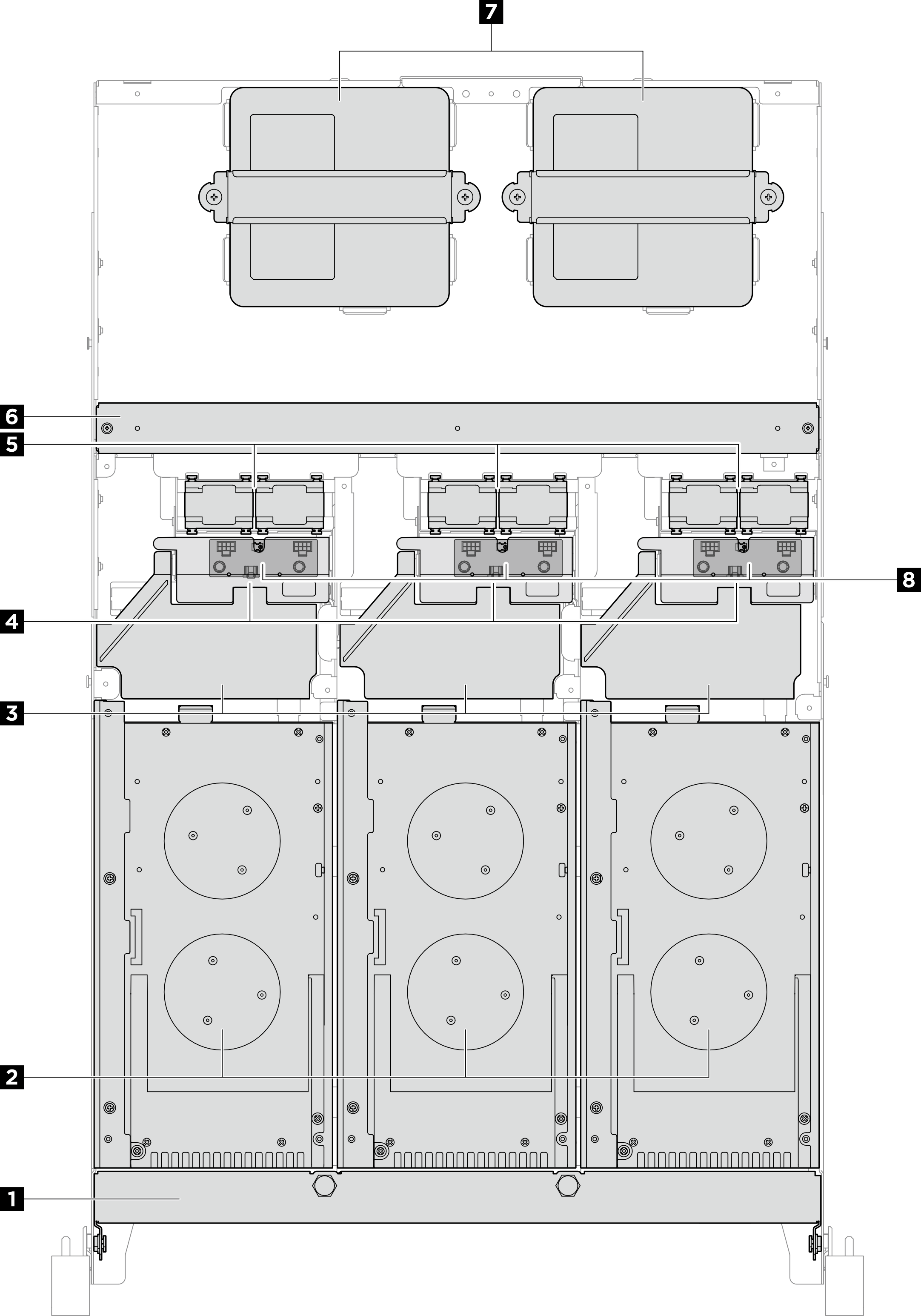

Figura 1. Vista superior do gabinete ThinkEdge SE100 1U3N

Tabela 1. Componentes na vista superior do gabinete 1U3N

1 Suporte de remessa	2 Nó
3 Defletor de ar	4 Tampa de segurança
5 Módulo do ventilador	6 Barra transversal
7 Adaptador de energia de 300 W	8 Placa de controle do ventilador

Vista superior do gabinete ThinkEdge SE100 1U2N​

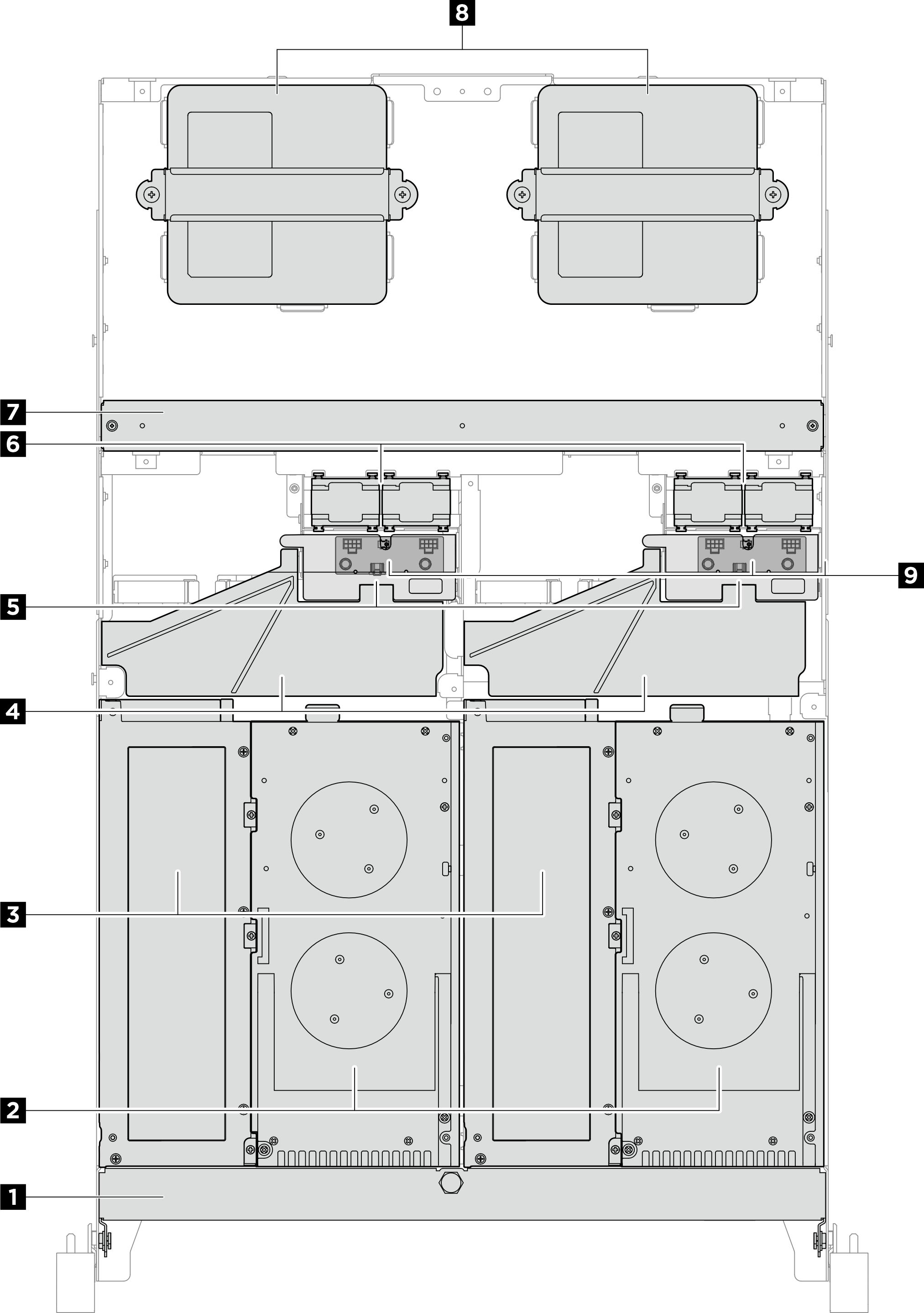

Figura 2. Vista superior do gabinete ThinkEdge SE100 1U2N

Tabela 2. Componentes na vista superior do gabinete 1U2N

1 Suporte de remessa	2 Nó
3 Kit de expansão	4 Defletor de ar
5 Tampa de segurança	6 Módulo do ventilador
7 Barra transversal	8 Adaptador de energia de 300 W
9 Placa de controle do ventilador
