Ansicht von oben auf das Gehäuse
Die Abbildungen in diesem Abschnitt enthalten Informationen zur Ansicht von oben auf das Gehäuse.

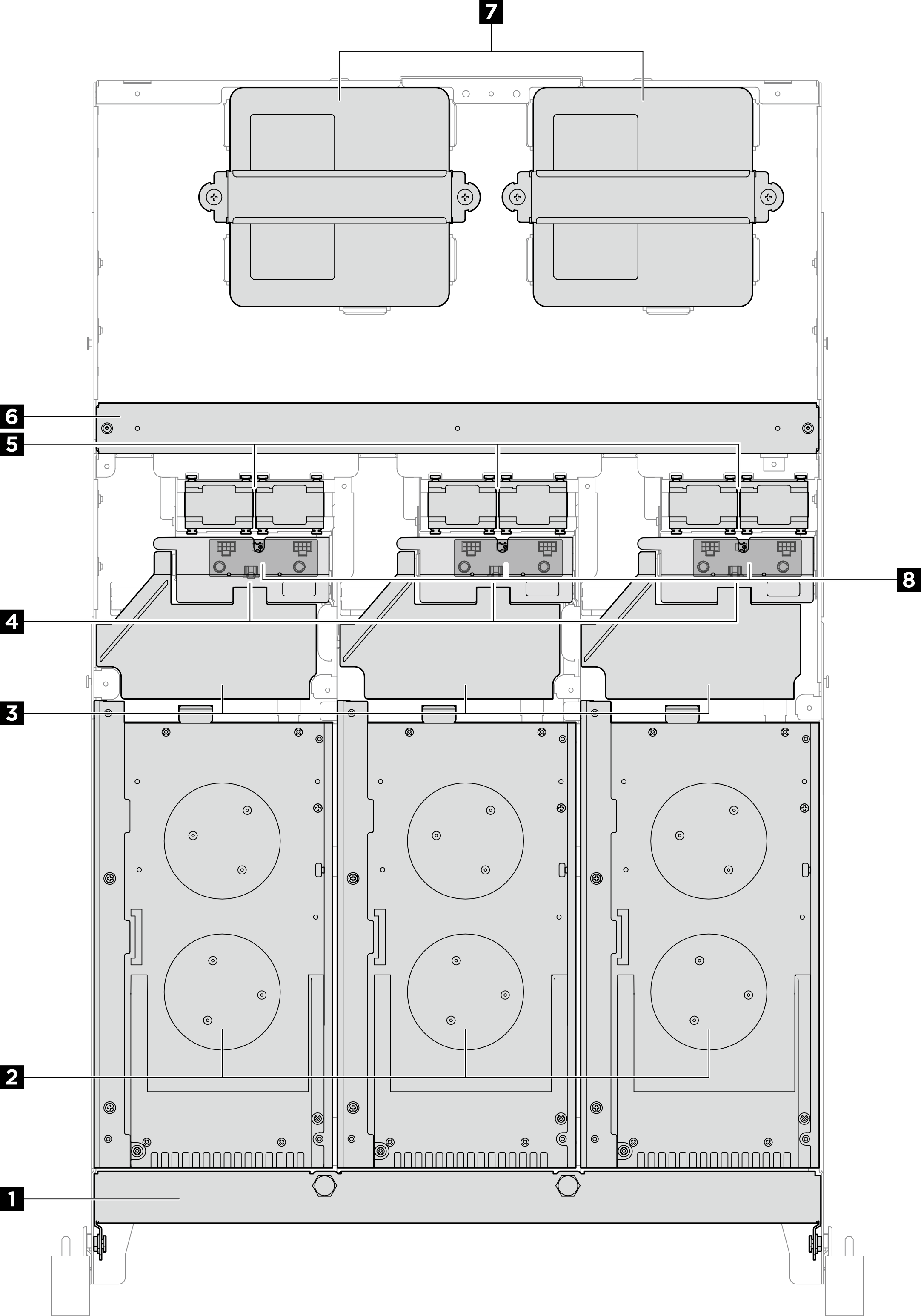

ThinkEdge SE100 1U3N Gehäuse, Ansicht von oben
Abbildung 1. ThinkEdge SE100 1U3N Gehäuse, Ansicht von oben
| 1 Transporthalterung | 2 Knoten |
| 3 Luftführungen | 4 Sicherheitsabdeckungen |
| 5 Lüftermodule | 6 Querstrebe |
| 7 300-W-Netzteile | 8 Lüfterplatinen |

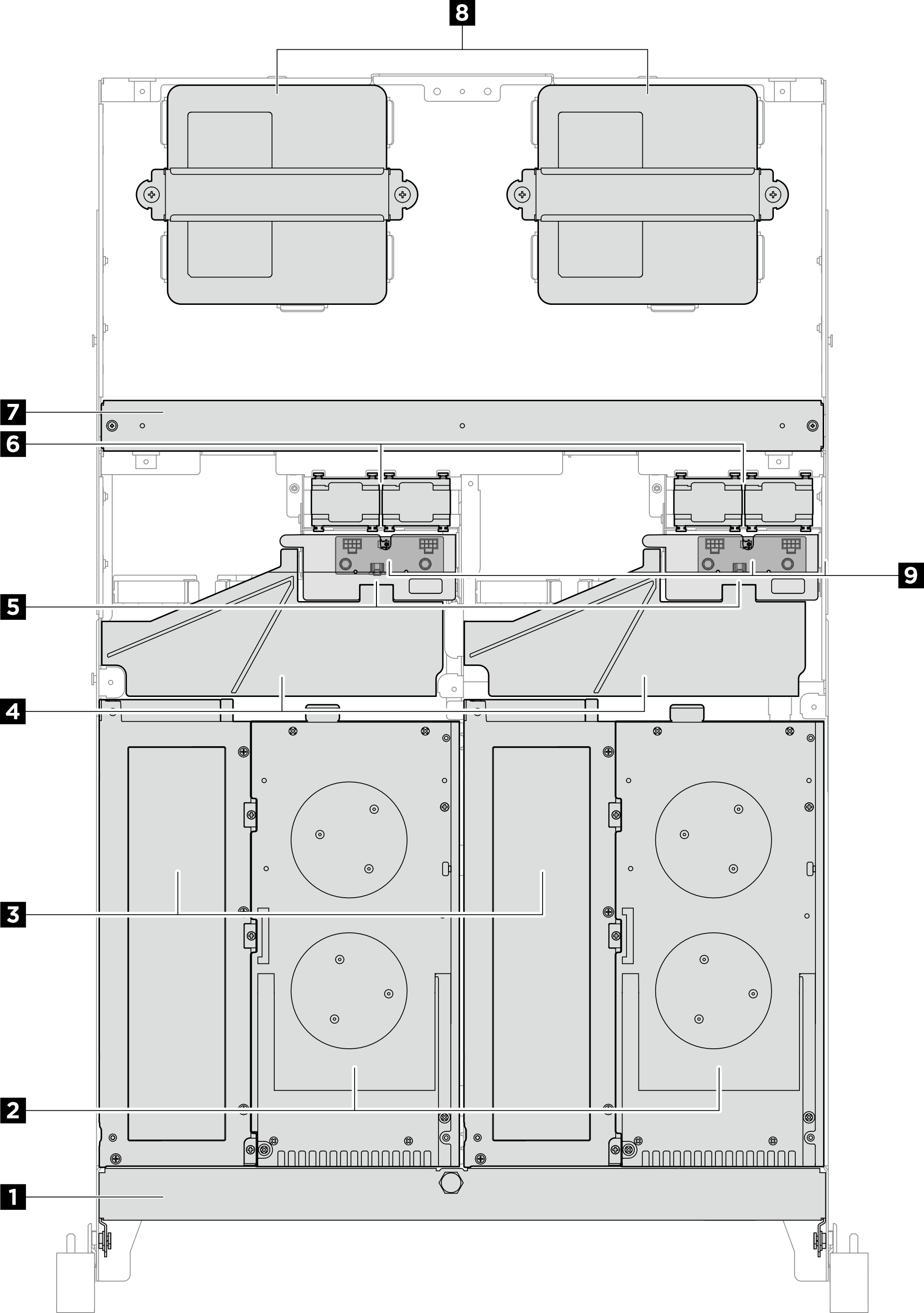

ThinkEdge SE100 1U2N Gehäuse, Ansicht von oben
Abbildung 2. ThinkEdge SE100 1U2N Gehäuse, Ansicht von oben
| 1 Transporthalterung | 2 Knoten |
| 3 Erweiterungssätze | 4 Luftführungen |
| 5 Sicherheitsabdeckungen | 6 Lüftermodule |
| 7 Querstrebe | 8 300-W-Netzteile |
| 9 Lüfterplatinen |
