엔클로저 평면도
이 섹션의 그림은 엔클로저의 윗면 보기에 대한 정보를 제공합니다.
ThinkEdge SE100 1U3N 엔클로저 평면도

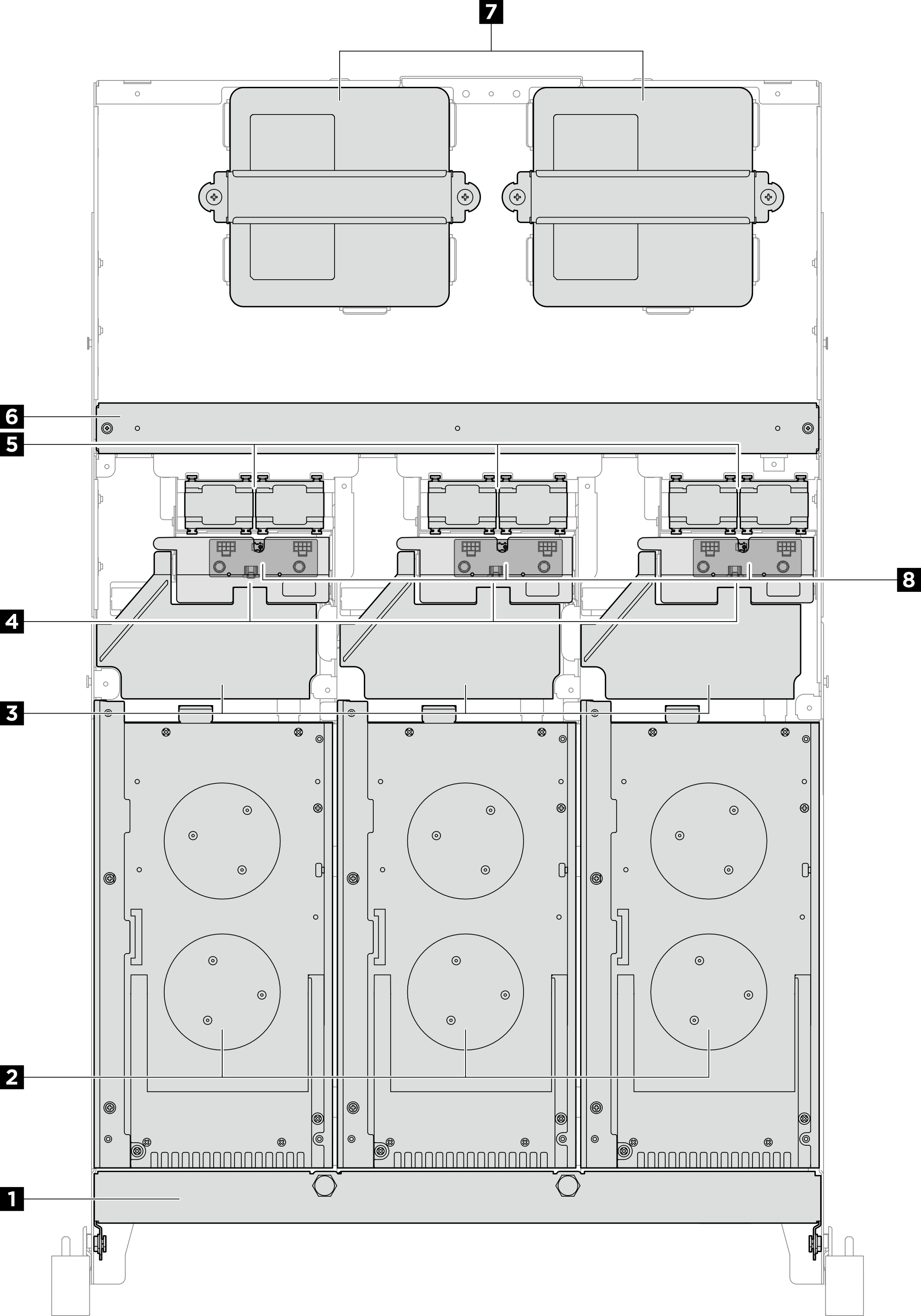

그림 1. ThinkEdge SE100 1U3N 엔클로저 평면도
| 1 운반 브래킷 | 2 노드 |
| 3 공기 조절 장치 | 4 안전 덮개 |
| 5 팬 모듈 | 6 크로스바 |
| 7 300W 전원 어댑터 | 8 팬 컨트롤 보드 |
ThinkEdge SE100 1U2N 엔클로저 평면도

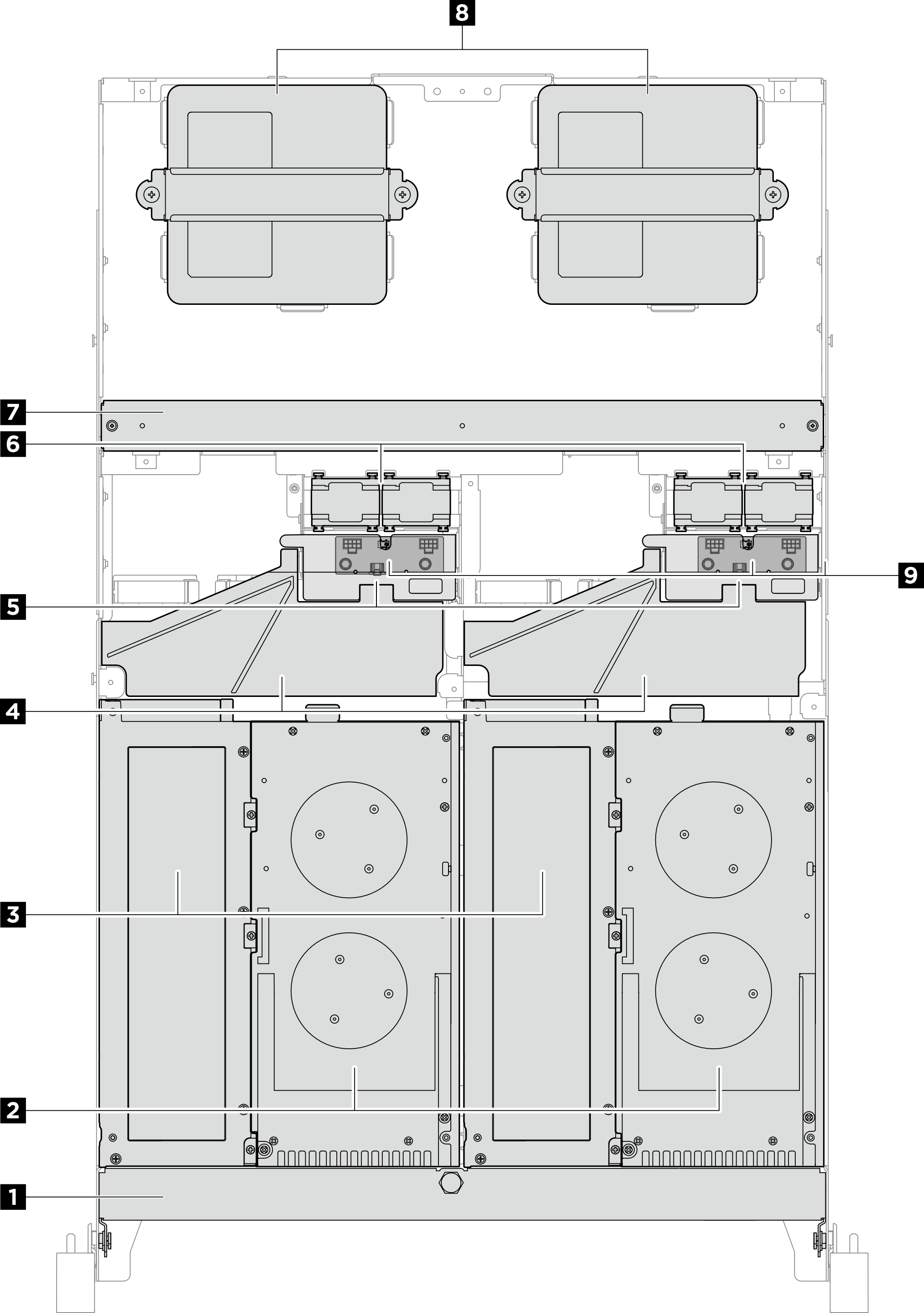

그림 2. ThinkEdge SE100 1U2N 엔클로저 평면도
| 1 운반 브래킷 | 2 노드 |
| 3 확장 키트 | 4 공기 조절 장치 |
| 5 안전 덮개 | 6 팬 모듈 |
| 7 크로스바 | 8 300W 전원 어댑터 |
| 9 팬 컨트롤 보드 |
