Numérotation des ventilateurs système

La présente section contient des informations sur la numérotation des ventilateurs système de SE100. La bonne compréhension de la numérotation des ventilateurs système permet d’installer et de configurer correctement les ventilateurs dans le système.

Matrice de support des ventilateurs

Tableau 1. Matrice de support des ventilateurs
Emplacement





Numérotation1 Ventilateur 12 Ventilateur 23 Ventilateur 34 Ventilateur 45 Ventilateur 56 Ventilateur 6
Nœud
Nœud avec kit d’extension de l’adaptateur Ethernet
Boîtier 1U2N
Boîtier 1U3N
Remarque
Avant d’installer le nœud dans le boîtier, pour éviter que le nœud n’interfère avec le boîtier, veillez à retirer les ventilateurs 1 et 2 du nœud.

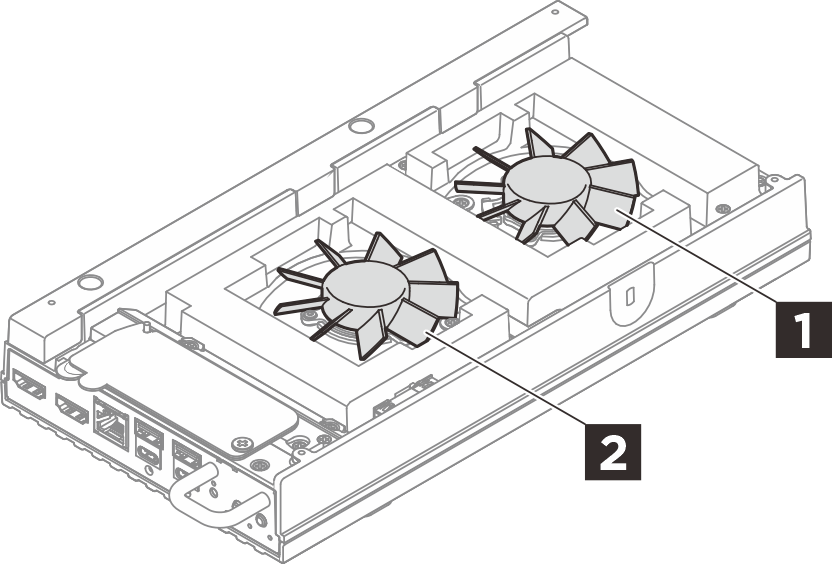

  • 1 2 Module de ventilateur du nœud : deux ventilateurs non remplaçables à chaud 6513 pour chaque nœud.

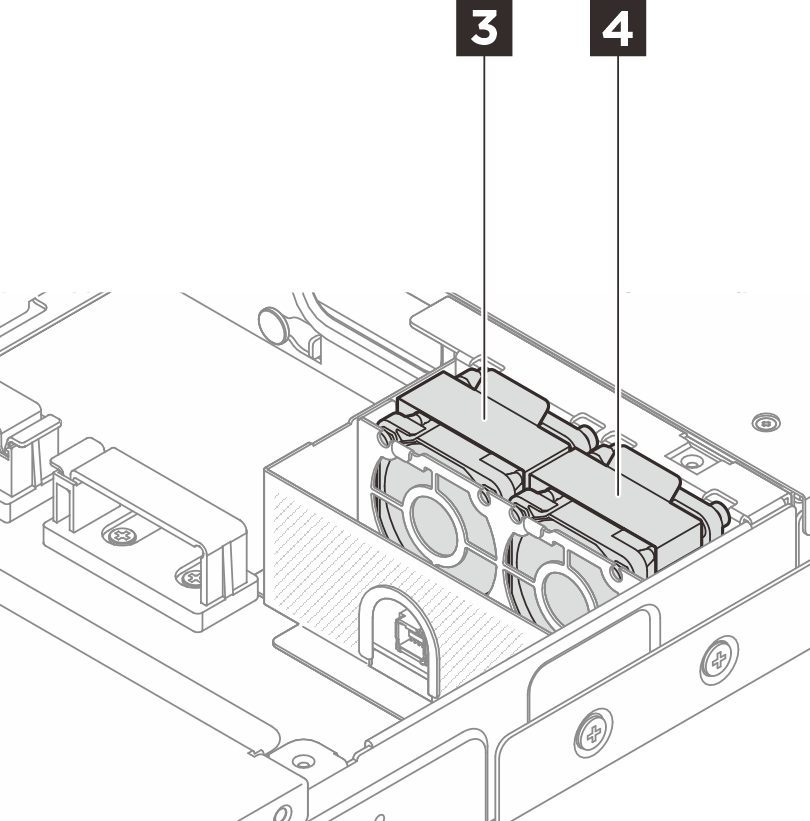

  • 3 4 Module de ventilateur du boîtier :
    • Le boîtier 1U2N prend en charge jusqu’à quatre ventilateurs non remplaçables à chaud 4028, deux pour chaque nœud
    • Le boîtier 1U3N prend en charge jusqu’à six ventilateurs non remplaçables à chaud 4028, deux pour chaque nœud

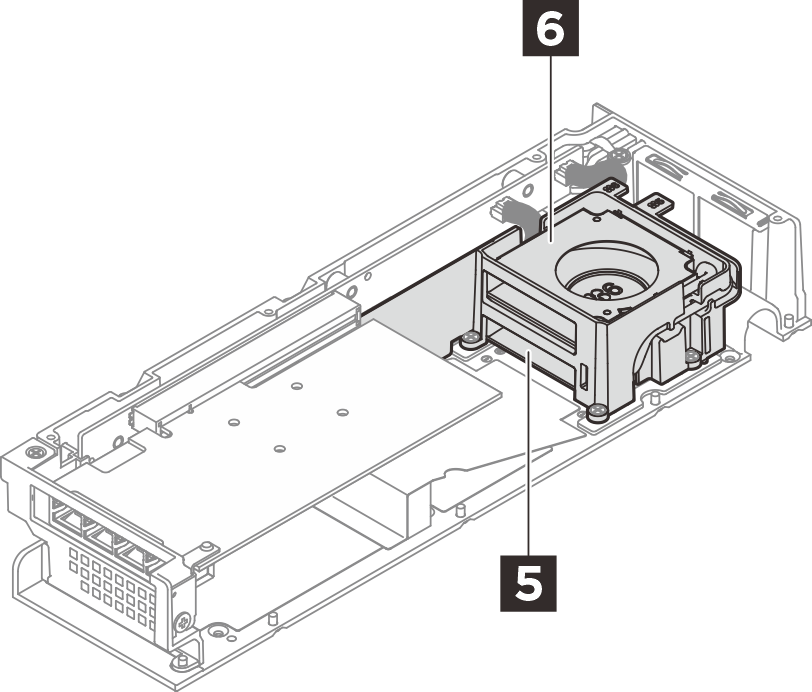

  • 5 6 Module de ventilateur du kit d’extension : le kit d’extension de l’adaptateur Ethernet prend en charge deux ventilateurs soufflants 5010.
