Vista anteriore dell'enclosure

Questa sezione contiene informazioni sulla numerazione dei vani dei nodi.

  • L'enclosure 1U2N può contenere fino a due nodi ThinkEdge SE100 con kit di espansione PCIe; l'enclosure 1U3N può contenere fino a tre nodi ThinkEdge SE100, come mostrato nella figura seguente.

  • Per ulteriori informazioni sui connettori del nodo, vedere Componenti del server nella Guida per l'utente di ThinkEdge SE100.

  • A seconda del modello, il server può avere un aspetto leggermente diverso dalla figura.

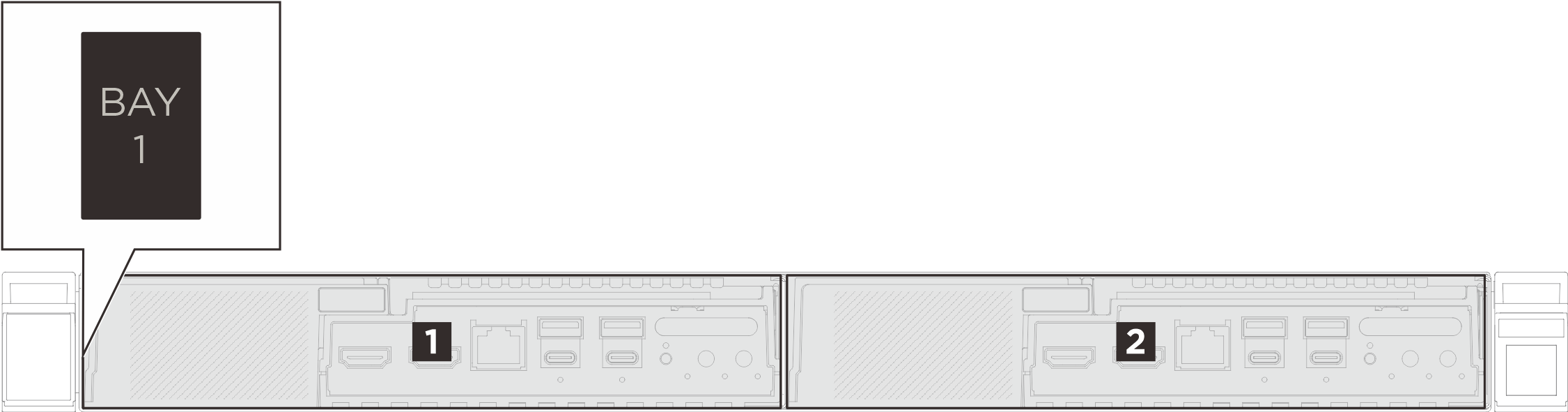

Figura 1. Vista anteriore dell'enclosure 1U2N

Tabella 1. Numerazione dei vani dell'enclosure 1U2N
1 Vano 12 Vano 2

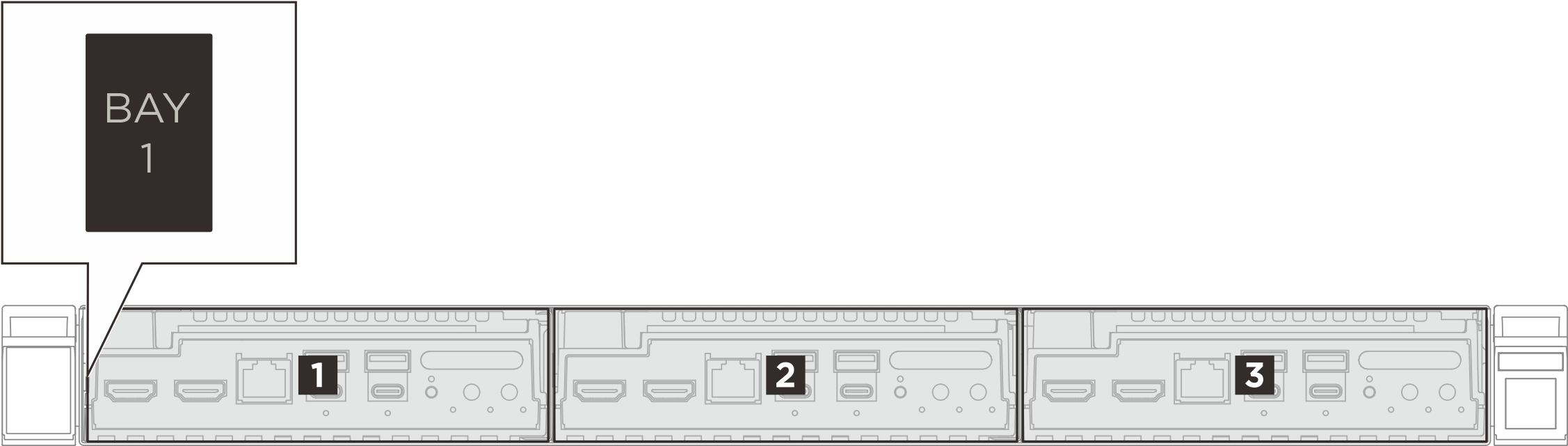

Figura 2. Vista anteriore dell'enclosure 1U3N

Tabella 2. Numerazione dei vani dell'enclosure 1U3N
1 Vano 12 Vano 23 Vano 3
