Anzeigen an der Rückseite

Auf der folgenden Abbildung sind die Anzeigen an der Rückseite des Servers dargestellt. Durch Prüfung der Anzeigenstatus kann oft die Fehlerquelle bestimmt werden.

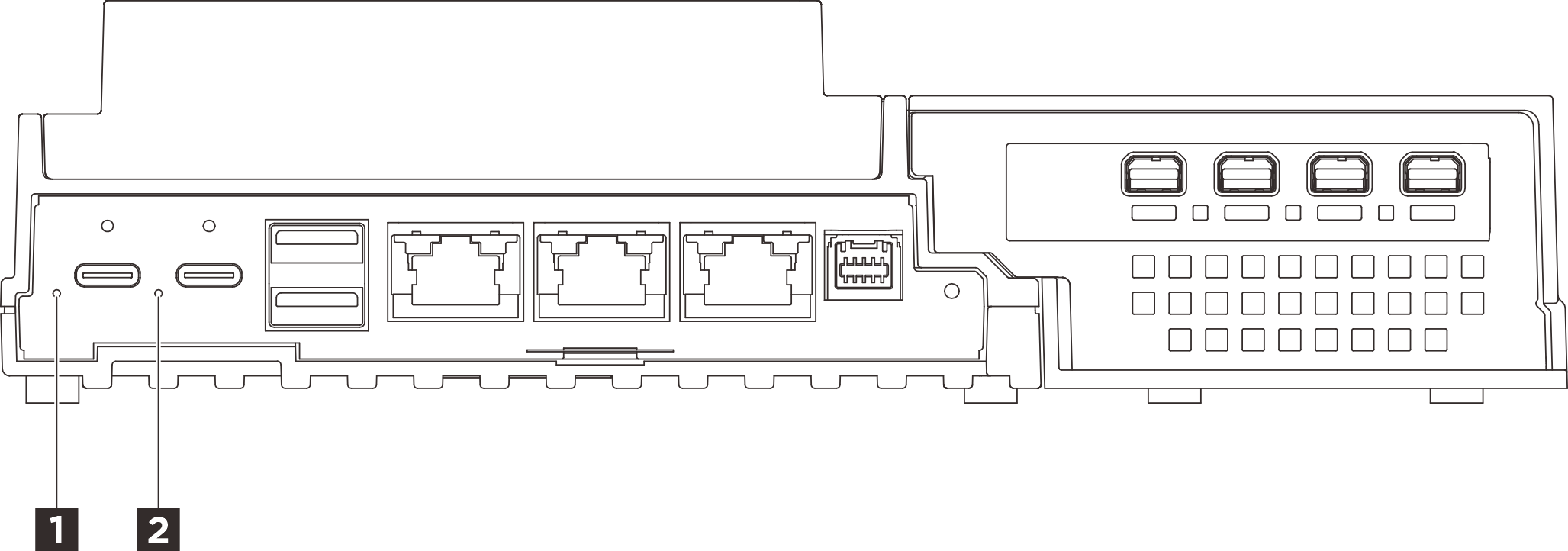

Abbildung 1. Anzeigen an der Rückseite

Tabelle 1. Anzeigen an der Rückseite
1 Anzeige für eingehenden Strom 1 (grün/gelb)2 Anzeige für eingehenden Strom 2 (grün/gelb)

1 2 Anzeige für eingehenden Strom (grün/gelb)​

AnzeigeStatusBeschreibung
Anzeige für eingehenden StromEin (grün)Der Server ist an das Netzteil angeschlossen und funktioniert ordnungsgemäß.
Ein (gelb)Der Server ist an das Netzteil angeschlossen, kann aber nicht eingeschaltet werden, da die Leistungsfähigkeit der Stromversorgung nicht der Systemanforderung entspricht.
AusDas Netzteil ist getrennt oder es ist ein Problem mit der Stromversorgung aufgetreten.
