Anzeigen an der Vorderseite

In der folgenden Abbildung sind die Anzeigen an der Vorderseite der Lösung dargestellt. Durch Prüfung der Anzeigenstatus kann oft die Fehlerquelle bestimmt werden.

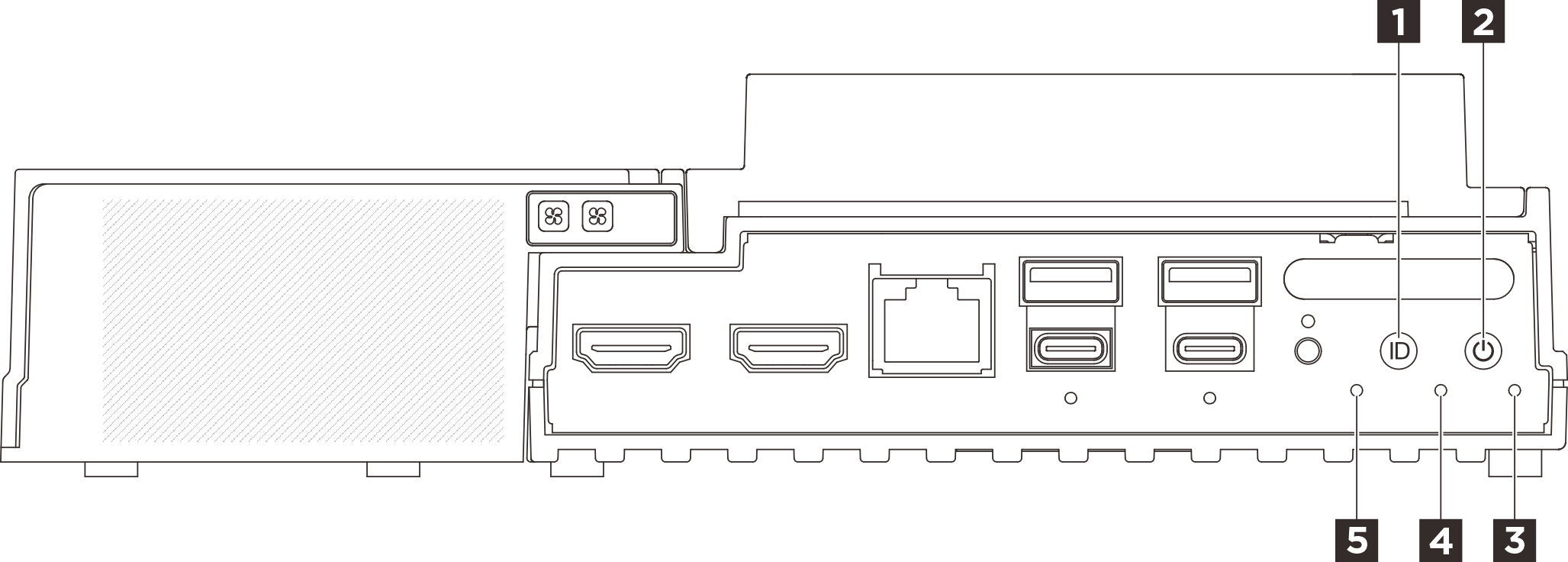

Abbildung 1. Anzeigen an der Vorderseite

Tabelle 1. Anzeigen an der Vorderseite
1 UID-Taste mit Anzeige (blau)2 Netzschalter mit Anzeige für Stromversorgungsstatus (grün)
3 Sicherheitsanzeige (grün)4 Systemfehleranzeige (gelb)
5 UART-Statusanzeige (weiß)

1 UID-Taste mit Anzeige (blau)​

Verwenden Sie diese UID-Taste und die blaue UID-Anzeige, um den Server visuell zu lokalisieren.

Jedes Mal, wenn Sie die UID-Taste drücken, ändert sich der Status beider UID-Anzeigen. Die Anzeigen können in den dauerhaft eingeschalteten, blinkenden oder ausgeschalteten Modus geändert werden. Halten Sie die UID-Taste fünf Sekunden lang gedrückt, um BMC zurückzusetzen.

Sie können den Status der UID-Anzeigen auch mit BMC oder einem Remote-Verwaltungsprogramm ändern, um den Server eindeutig bestimmen zu können, wenn mehrere Server vorhanden sind.

2 Netzschalter mit Anzeige für Stromversorgungsstatus (grün)​

Drücken Sie den Netzschalter, um den Server nach Abschluss der Konfiguration einzuschalten. Sie können den Netzschalter auch einige Sekunden gedrückt halten, um den Server auszuschalten, wenn er nicht über das Betriebssystem heruntergefahren werden kann. Die Betriebsanzeige kann den folgenden Status aufweisen:

StatusFarbeBeschreibung
AusKeineEs ist kein Netzteil installiert oder die Anzeige selbst ist defekt.
Schnelles Blinken (viermal pro Sekunde)GrünDer Server ist ausgeschaltet und kann derzeit nicht eingeschaltet werden. Der Netzschalter ist deaktiviert. Dieser Zustand hält ungefähr 5 bis 10 Sekunden an.
Langsames Blinken (einmal pro Sekunde)GrünDer Server ist ausgeschaltet und kann eingeschaltet werden. Sie können den Netzschalter drücken, um den Server einzuschalten.
LeuchtendGrünDer Server ist eingeschaltet.

3 Sicherheitsanzeige (grün)​

Die Sicherheitsanzeige-Zustände sehen folgendermaßen aus:
  • Dauerhaft an: Der Server wird mit aktivierter Sicherheitsfunktion betrieben (SED aktiviert oder Eindringen aktiviert).
  • Blinkt: Der Server befindet sich im Systemsperrmodus. Aktivieren oder entsperren Sie das System für den Betrieb. Weitere Informationen finden Sie im Abschnitt System aktivieren oder entsperren.
  • Aus: Das System zwar ist aktiviert, aber auf dem Server ist keine Sicherheitsfunktion aktiviert.

4 Systemfehleranzeige (gelb)​

Mit der Systemfehleranzeige können Sie ermitteln, ob Systemfehler aufgetreten sind.

StatusFarbeBeschreibungAktion
EinGelb
Auf dem Server wurde ein Fehler erkannt. Ursachen können ein oder mehrere der folgenden Fehler sein:

  • Die Temperatur des Servers hat den nicht kritischen Temperaturschwellenwert erreicht.

  • Die Spannung des Servers hat den nicht kritischen Spannungsschwellenwert erreicht.

  • Es wurde ein Lüfter mit niedriger Drehzahl entdeckt.

  • Das Netzteil weist einen kritischen Fehler auf.

  • Das Netzteil ist nicht an den Strom angeschlossen.

Prüfen Sie das Ereignisprotokoll, um die genaue Fehlerursache zu bestimmen.

AusKeineDer Server ist aus- oder eingeschaltet und funktioniert ordnungsgemäß.Keine

5 UART-Statusanzeige (weiß)​

StatusFarbeBeschreibung
EinWeißUART-Ausgabe mit XCC-Protokoll.
Aus (Standard)KeineUART-Ausgabe mit CPU-Protokoll.
