正面 LED

下圖顯示解決方案正面的 LED。您通常可以透過檢視 LED 狀態來找出故障的來源。

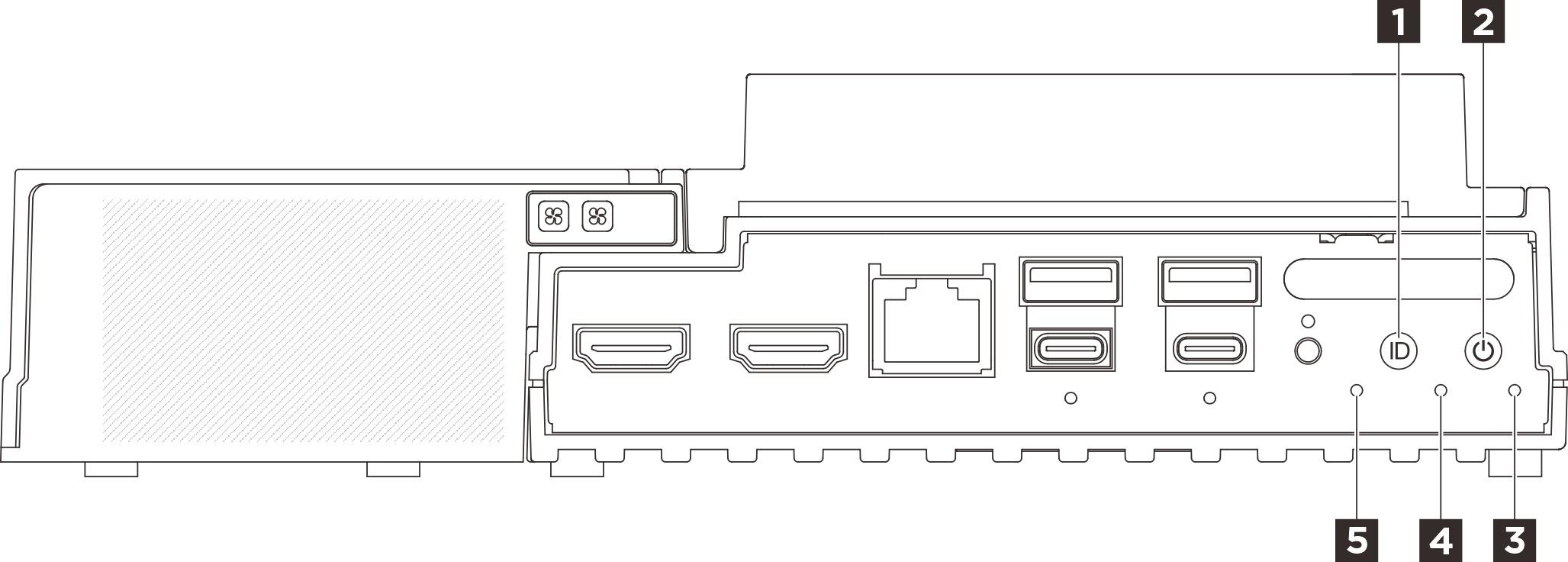

圖 1. 正面 LED

表 1. 正面 LED
1 具有 LED（藍色）的 UID 按鈕2 具有電源狀態 LED（綠色）的電源按鈕
3 安全性 LED（綠色）4 系統錯誤 LED（黃色）
5 UART 狀態 LED（白色）

1 具有 LED（藍色）的 UID 按鈕​

使用此 UID 按鈕和藍色 UID LED 可讓您看見並找出該伺服器。

每次按下 UID 按鈕時，兩個 UID LED 的狀態都會變更。LED 可變更為亮起、閃爍或熄滅。按下 UID 按鈕並按住 5 秒鐘，即可重設 BMC。

您也可以使用 BMC 或遠端管理程式來變更 UID LED 的狀態，以協助您在其他伺服器中看見並定位該伺服器。

2 具有電源狀態 LED（綠色）的電源按鈕​

伺服器設定完成後，您可以按下電源按鈕來開啟伺服器電源。如果無法從作業系統關閉伺服器，您也可以按住電源按鈕數秒鐘來關閉伺服器電源。電源 LED 的狀態如下：

狀態顏色說明
熄滅無未正確安裝任何電源供應器，或 LED 本身發生故障。
快速閃爍（每秒四次）綠色伺服器已關閉，尚無法開啟。電源按鈕已停用。此情況會持續大約 5 到 10 秒。
緩慢閃爍（每秒一次）綠色伺服器已關閉，且已準備好開啟。您可以按下電源按鈕，開啟伺服器。
亮起綠色已啟動伺服器。

3 安全性 LED（綠色）​

安全性 LED的狀態如下：
  • 穩定亮起：伺服器在啟用安全功能（SED 已啟用或入侵偵測已啟用）的情況下運作。
  • 閃爍：伺服器處於系統鎖定模式。請啟動或解除鎖定系統以進行操作。請參閱啟動或解除鎖定系統中的啟動或解除鎖定系統。
  • 熄滅：系統已啟動，但伺服器上未啟用任何安全功能。

4 系統錯誤 LED（黃色）​

系統錯誤 LED 可協助您判斷是否發生任何系統錯誤。

狀態顏色說明動作
亮起黃色
伺服器上偵測到錯誤。原因可能包括下列一或多個錯誤︰

  • 伺服器的溫度已達非嚴重溫度臨界值。

  • 伺服器的電壓已達非嚴重電壓臨界值。

  • 偵測到風扇低速運轉。

  • 電源供應器發生嚴重錯誤。

  • 電源供應器未連接到電源。

請檢查事件日誌，以判斷錯誤的確切原因。

熄滅無伺服器已關閉，或是伺服器已啟動且正常運作。無。

5 UART 狀態 LED（白色）​

狀態顏色說明
開啟白色含 XCC 日誌的 UART 輸出。
熄滅（預設）無含 CPU 日誌的 UART 輸出。
