主機板 LED

下圖顯示主機板上的發光二極體 (LED)。

圖 1. 主機板 LED
頂面底面

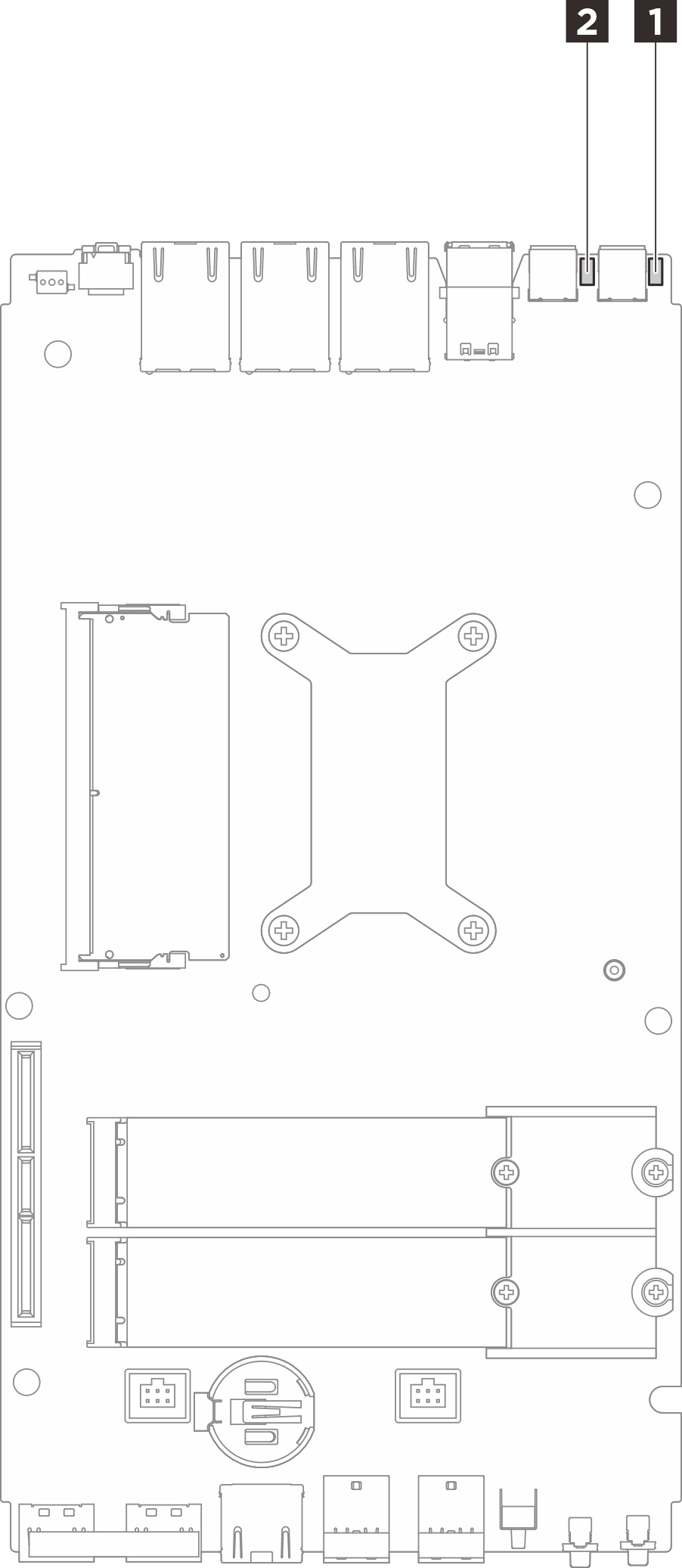

圖 1. 頂側的主機板 LED

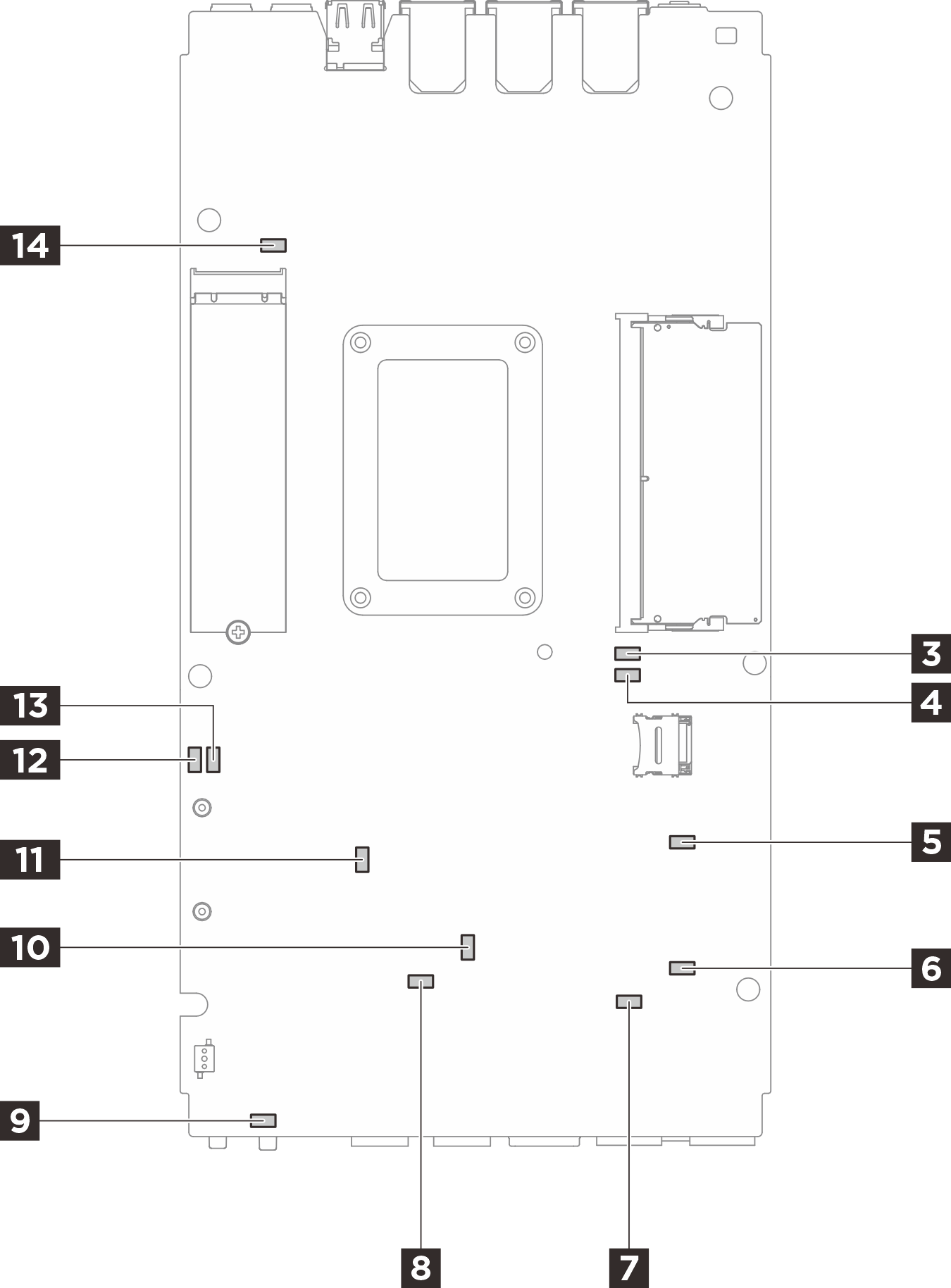

圖 2. 底側的主機板 LED

表 1. 主機板 LED 描述和動作
LED描述和動作

1 配接卡 1 狀態 LED

2 配接卡 2 狀態 LED

配接卡 LED 的狀態如下：

  • 亮起（綠色）： 伺服器已連接到電源整流器，並且運作正常。

  • 亮起（黃色）： 伺服器已連接到電源整流器，但由於電源能力無法支援系統需求，無法開啟電源。

  • 熄滅： 電源整流器已斷開連接或發生電源問題。

3 DIMM 1 錯誤 LED

4 DIMM 2 錯誤 LED

LED 亮起：LED 代表的 DIMM 發生錯誤。

5 M.2 插槽 2 狀態 LED

6 M.2 插槽 3 狀態 LED

14 M.2 插槽 1 狀態 LED

M.2 LED 的狀態如下：

  • LED 亮起/閃爍： M.2 硬碟運作正常。

  • LED 熄滅：LED 代表 M.2 發生錯誤。

7 風扇 1 錯誤 LED

8 風扇 2 錯誤 LED

LED 亮起：LED 代表的風扇發生錯誤。
9 系統錯誤 LED（黃色）LED 亮起：發生錯誤。請完成下列步驟：

  • 檢查識別 LED 及檢查日誌 LED，並遵循相關指示。

  • 如需錯誤的相關資訊，請檢查 Lenovo XClarity Controller 事件日誌及系統錯誤日誌。

  • 必要的話，請儲存日誌，並清除後面的日誌。

10 XCC 狀態 LED
XCC 狀態 LED 的狀態如下：

  • 亮起：XCC 作用中。

  • 熄滅：XCC 尚未就緒或非作用中。當伺服器首先連接到電源時，LED 處於這種狀態。直到 SSP（同步序列埠）準備就緒，它才會亮起。

11 XCC 活動訊號 LED（綠色）此 LED 指出 XCC 活動訊號和開機程序：

  • LED 快速閃爍：正在載入 XCC 程式碼。

  • LED 暫時熄滅，然後開始緩慢閃爍：XCC 已全面運作。您現在可以按電源控制按鈕來開啟伺服器電源。

12 FPGA 電源狀態 LED（綠色）
FPGA 電源 LED 可協助您識別不同的 FPGA 錯誤。

  • LED 快速閃爍（每秒四次）：FPGA 權限延遲。

  • LED 緩慢閃爍（每秒一次）：FPGA 已準備好開啟電源。

  • LED 亮起：FPGA 電源已開啟。

13 FPGA 活動訊號 LED（綠色）此 LED 指出開關電源順序。
