LEDs da placa-mãe

As ilustrações a seguir mostram os LEDs (diodos emissores de luz) na placa-mãe.

Figura 1. LEDs da placa-mãe
Lado superiorLado inferior

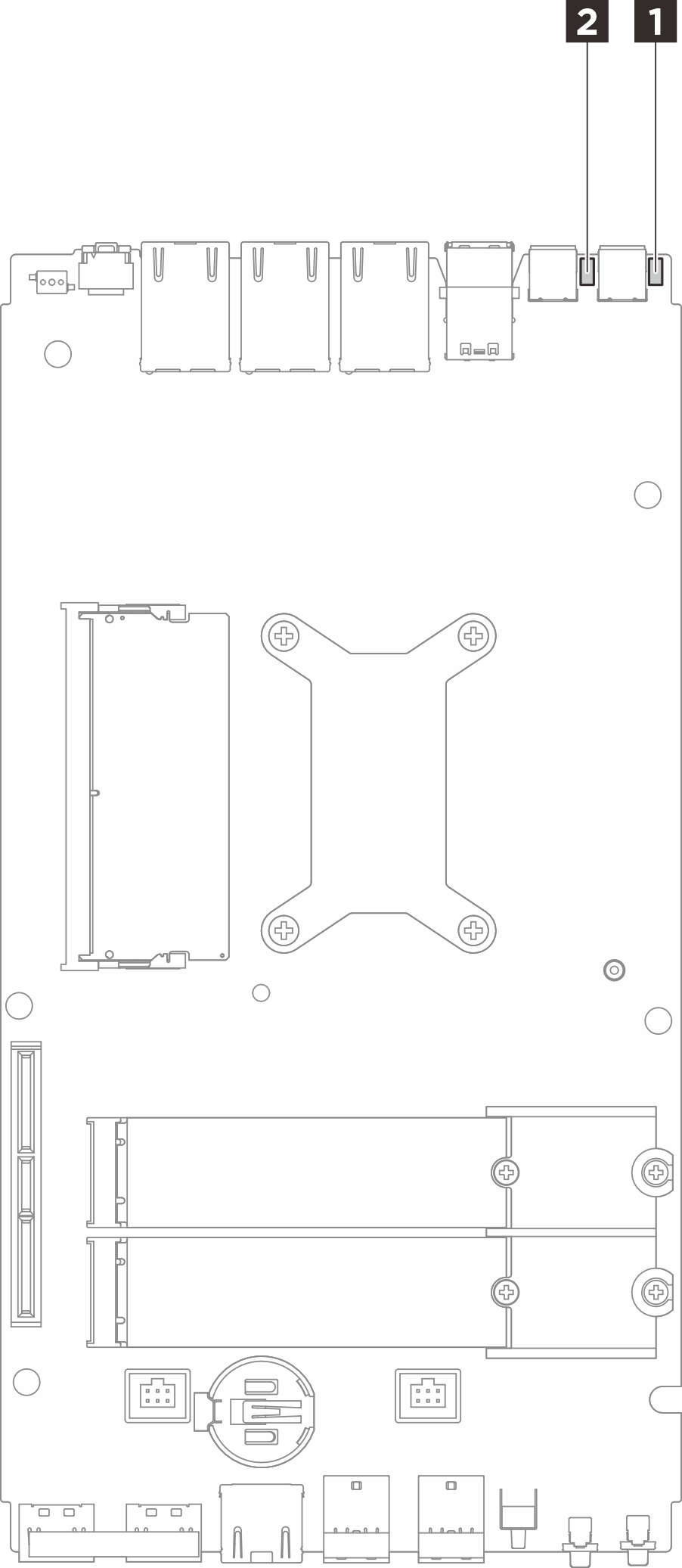

Figura 1. LEDs da placa-mãe no lado superior

Figura 2. LEDs da placa-mãe no lado inferior

Tabela 1. Descrição e ações dos LEDs da placa-mãe
LEDDescrição e ações

1 LED de status do adaptador 1

2 LED de status do adaptador 2

Os estados do LED do adaptador são os seguintes:

  • Aceso (verde): O servidor está conectado ao adaptador de energia e funcionando normalmente.

  • Aceso (amarelo): O servidor está conectado ao adaptador de energia, mas não pode ser ligado, pois a capacidade de energia não é compatível com o requisito do sistema.

  • Apagado: O adaptador de energia está desconectado ou ocorre um problema de energia.

3 LED de erro do DIMM 1

4 LED de erro do DIMM 2

LED aceso: ocorreu um erro no DIMM que o LED representa.

5 LED de status do slot M.2 2

6 LED de status do slot M.2 3

14 LED de status do slot M.2 1

Os estados do LED M.2 são os seguintes:

  • LED aceso/piscando: a unidade M.2 está funcionando normalmente.

  • LED apagado: ocorreu um erro no M.2 que o LED representa.

7 LED de erro do ventilador 1

8 LED de erro do ventilador 2

LED aceso: ocorreu um erro no ventilador que o LED representa.
9 LED de erro de sistema (amarelo)LED aceso: ocorreu um erro. Execute as seguintes etapas:

  • Verifique o LED de identificação e o LED do log de verificação e siga as instruções.

  • Verifique o log de eventos de sistema do Lenovo XClarity Controller e o log de erros no sistema para obter informações sobre o erro.

  • Salve o log se for necessário e depois limpe-o.

10 LED de status do XCC
Os estados do LED de status do XCC são os seguintes:

  • Aceso: o XCC está ativo.

  • Apagado: o XCC não está pronto ou não está ativo. O LED fica nesse estado quando o servidor é conectado pela primeira vez à fonte de alimentação. Ele não é ligado até que a SSP (porta serial síncrona) esteja pronta.

11 LED de pulsação do XCC (verde)Esse LED indica a pulsação do XCC e o processo de inicialização:

  • LED piscando rapidamente: o código do XCC está no processo de carregamento.

  • LED apagando brevemente e depois começar a piscar lentamente: o XCC está completamente operacional. Agora é possível pressionar o botão de controle de energia para ligar o servidor.

12 LED de status de energia FPGA (verde)
O LED de energia do FPGA ajuda a identificar diferentes erros de FPGA.

  • LED piscando rapidamente (quatro vezes por segundo): a permissão do FPGA está atrasada.

  • LED piscando lentamente (uma vez por segundo): o FPGA está pronto para ser ligado.

  • LED aceso: a energia do FPGA está ligada.

13 LED de pulsação do FPGA (verde)Esse LED indica a sequência de ativação e desligamento.
