Светодиодные индикаторы материнской платы

На следующих рисунках показаны светодиодные индикаторы на материнской плате.

Рис. 1. Светодиодные индикаторы материнской платы
Верхняя сторонаНижняя сторона

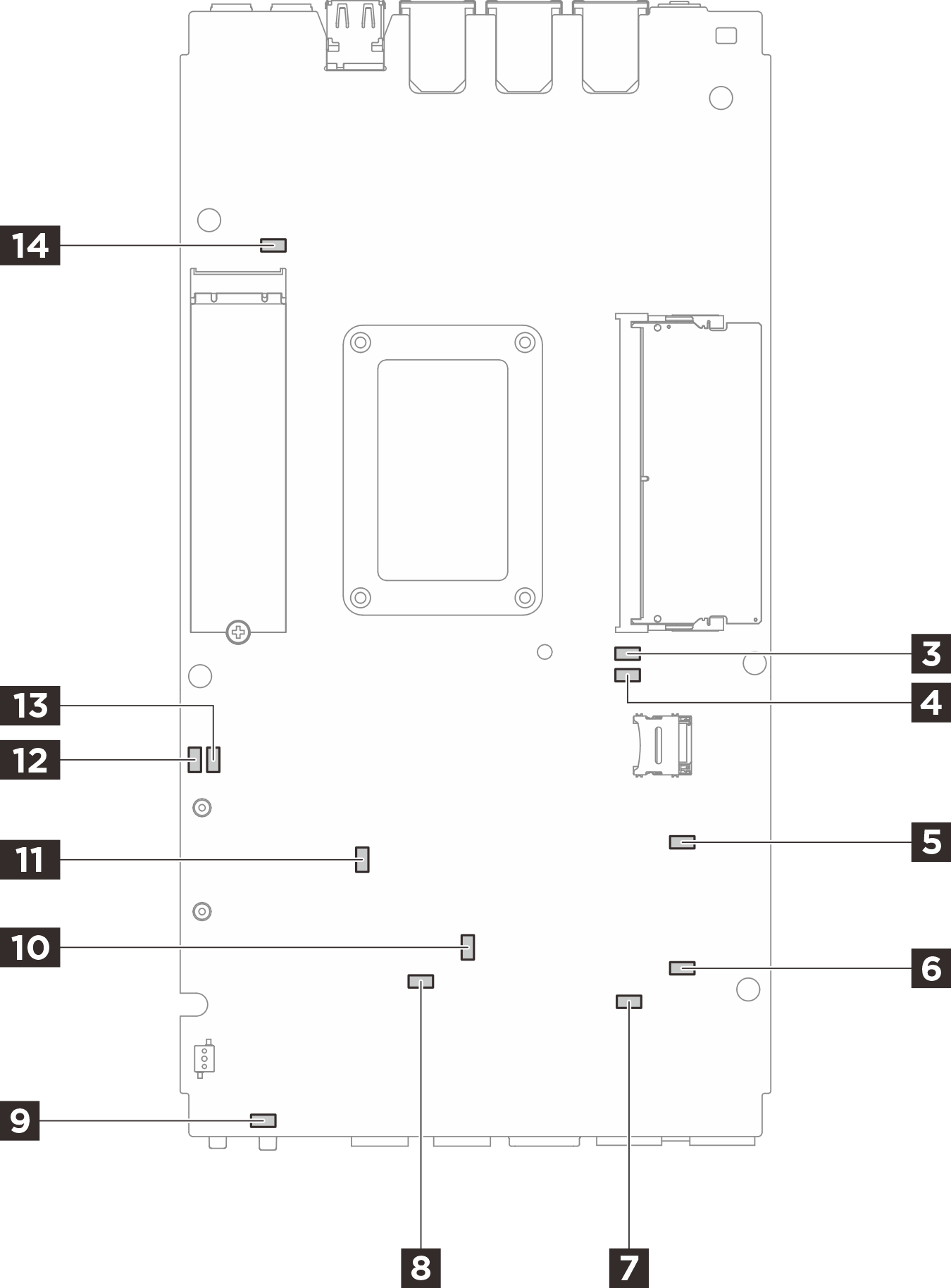

Рис. 1. Светодиодные индикаторы материнской платы на верхней стороне

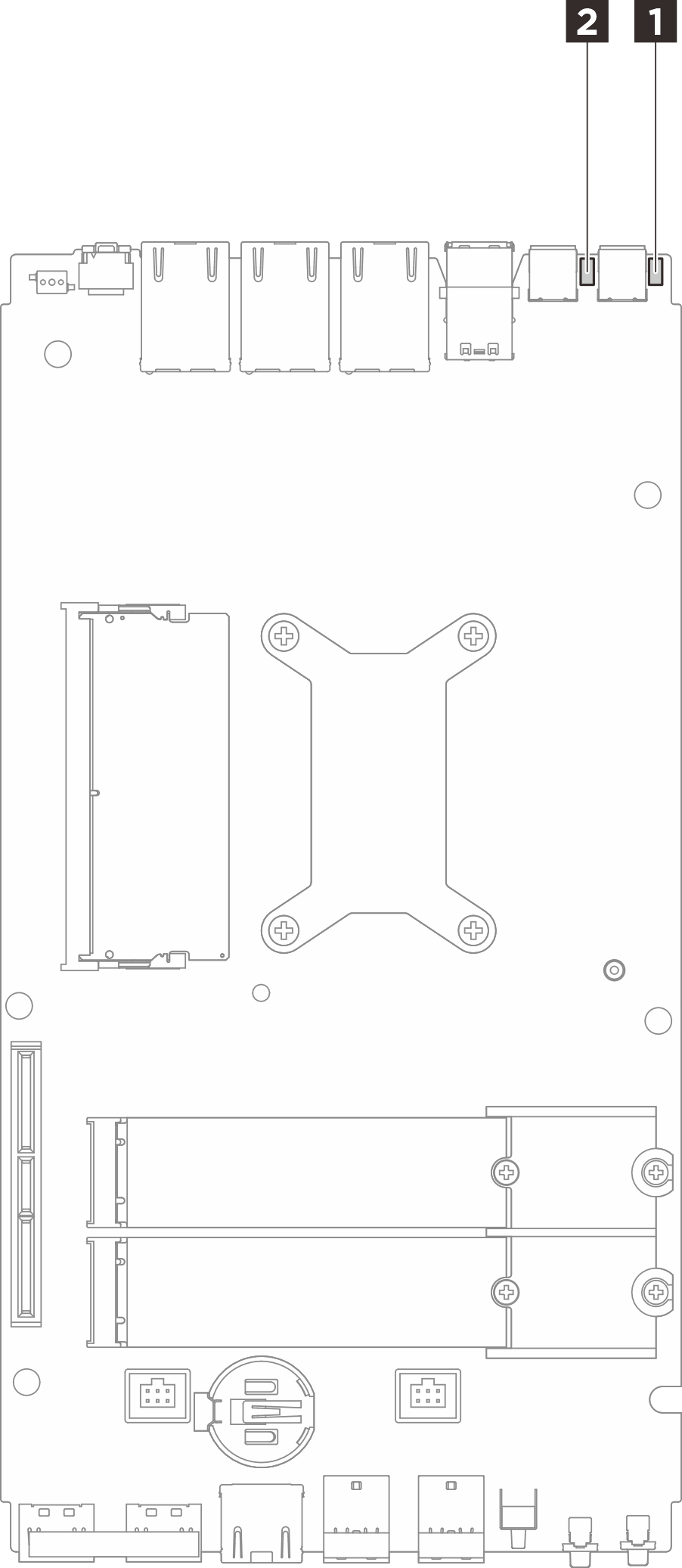

Рис. 2. Светодиодные индикаторы материнской платы на нижней стороне

Табл. 1. Описание светодиодных индикаторов материнской платы и действия с ними
Светодиодный индикаторОписание и действия

1 Светодиодный индикатор состояния адаптера 1

2 Светодиодный индикатор состояния адаптера 2

Возможны следующие состояния светодиодного индикатора адаптера:

  • Горит (зеленый): Сервер подключен к адаптеру питания и работает нормально.

  • Горит (желтый): Сервер подключен к адаптеру питания, но не может быть включен, так как мощность питания не соответствует системным требованиям.

  • Не горит: Адаптер питания отключен или возникла проблема с питанием.

3 Светодиодный индикатор ошибки модуля DIMM 1

4 Светодиодный индикатор ошибки модуля DIMM 2

Светодиодный индикатор горит: произошла ошибка на соответствующем модуле DIMM.

5 Светодиодный индикатор состояния гнезда M.2 2

6 Светодиодный индикатор состояния гнезда M.2 3

14 Светодиодный индикатор состояния гнезда M.2 1

Возможны следующие состояния светодиодного индикатора M.2:

  • Светодиодный индикатор горит/мигает: диск M.2 работает нормально.

  • Светодиодный индикатор не горит: произошла ошибка на соответствующем диске M.2.

7 Светодиодный индикатор ошибки вентилятора 1

8 Светодиодный индикатор ошибки вентилятора 2

Светодиодный индикатор горит: произошла ошибка на соответствующем вентиляторе.
9 Светодиодный индикатор системной ошибки (желтый)Светодиодный индикатор горит: произошла ошибка. Выполните указанные ниже действия.

  • Проверьте светодиодные индикаторы идентификации и журнала проверки и выполните следующие инструкции.

  • Посмотрите информацию об ошибке в журнале событий Lenovo XClarity Controller и журнале системных ошибок.

  • Сохраните журнал, если необходимо, и очистите журнал.

10 Светодиодный индикатор состояния XCC
Возможны следующие состояния светодиодного индикатора состояния XCC.

  • Горит: XCC работает.

  • Не горит: XCC не готов или не работает. Светодиодный индикатор находится в этом состоянии при первом подключении сервера к источнику питания. Он не загорится до тех пор, пока не будет готов синхронный последовательный порт (SSP).

11 Светодиодный индикатор контрольного сигнала XCC (зеленый)Этот светодиодный индикатор идентифицирует контрольный сигнал и процесс загрузки XCC.

  • Светодиодный индикатор быстро мигает: загружается код XCC.

  • Светодиодный индикатор на короткое время гаснет, а затем начинает медленно мигать: XCC находится в полностью работоспособном состоянии. Теперь можно нажать кнопку питания, чтобы включить сервер.

12 Светодиодный индикатор состояния питания FPGA (зеленый)
Светодиодный индикатор питания FPGA помогает определять различные ошибки FPGA.

  • Светодиодный индикатор быстро мигает (четыре раза в секунду): разрешение FPGA задерживается.

  • Светодиодный индикатор медленно мигает (один раз в секунду): FPGA готова к включению.

  • Светодиодный индикатор горит: питание FPGA включено.

13 Светодиодный индикатор контрольного сигнала FPGA (зеленый)Этот светодиодный индикатор указывает последовательности включения и выключения.
